Проверка резистора электродвигателя вентилятора отопителя

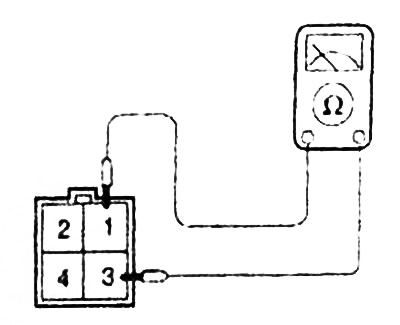

Измерьте сопротивление между выводами разъема резистора. Если сопротивление не соответствует номинальным значениям, то замените резистор.

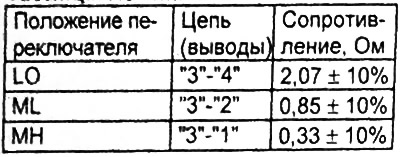

Таблица. Номинальные значения.
 |
 |
Проверка сервопривода заслонки выбора режима забора воздуха

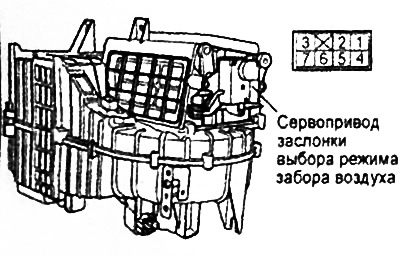

1. Сервопривод заслонки выбора режима забора воздуха расположен на корпусе впускного воздуховода.
2. Проверка сервопривода.
а) Подведите питание от аккумуляторной батареи к выводам "5" (+) и "7" (-) сервопривода. Убедитесь, что положение рычага сервопривода изменилось на "RECIRC" (рециркуляция).
б) Поменяйте полярность подсоединения аккумуляторной батареи к выводам сервопривода. Убедитесь, что положение рычага сервопривода изменилось на "FRESH" (свежий воздух).
Проверка сервопривода заслонки выбора направления потоков воздуха
1. При каждом нажатии кнопки на панели управления кондиционером при включенном зажигании изменение направления потоков воздуха со стороны водителя и со стороны пассажира будет происходить следующим образом:
VENT → BI/LEVEL → HEAT → D/F → DEF

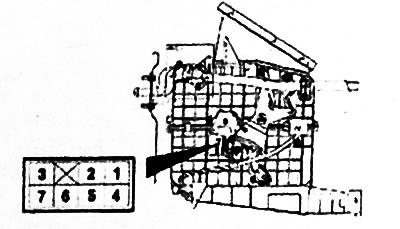

2. Сервопривод регулятора температуры установлен в блоке отопителя.
3. Проверка сервопривода.
а) Подведите питание от аккумуляторной батареи к выводам "4" (+) и "5" (-) сервопривода.
б) Проверьте, что изменение направления потоков воздуха происходит в последовательности, указанной выше, при последовательном подключении отрицательной аккумуляторной клеммы к выводам "6", "7", "1", "2" и "3" сервопривода.
Проверка электродвигателя вентилятора отопителя

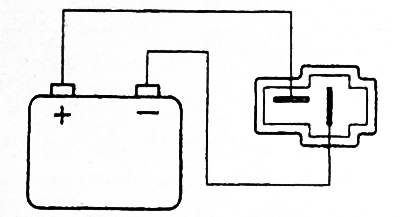

Подсоедините питание (напряжение аккумуляторной батареи) к выводам электродвигателя и убедитесь, что вентилятор вращается.
