Общая информация
В панели управления применяется комбинация переключателей с вращающимися ручками и сенсорным управлением.
Управление расходом воздуха через отопитель и кондиционер осуществляется посредством резистора, который по положению переключателя изменяет напряжение на электродвигателе вентилятора отопителя.
Управление заслонкой выбора направления потоков воздуха, заслонкой выбора режима забора воздуха и заслонкой смешения потоков воздуха (для регулятора температуры) осуществляется посредством сервоприводов. Положение сервопривода заслонки выбора направления потоков воздуха и сервопривода заслонки смешения потоков воздуха контролируется по сигналам встроенных датчиков.
Управление компрессором осуществляется электронный блоком управления двигателем, который по сигналу выключателя кондиционера (положения ВКЛ/ВЫКЛ) включает и выключает реле электромагнитной муфты компрессора.
Состояние системы кондиционирования контролируется с помощью термовыключателя (датчика-выключателя по температуре хладагента в испарителе) и тройного или двойного выключателя по давлению хладагента в системе.

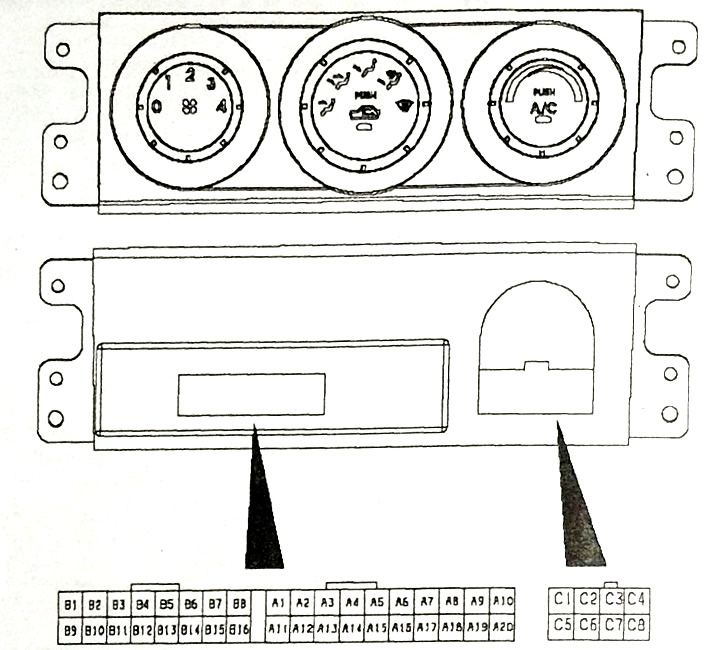

Панель управления для кондиционера с ручным управлением.
Снятие и установка панели управления
Процедуры снятия и установки панели управления кондиционером и отопителем описаны в главе "Кузов".
Примечание: для проверки сигналов на выводах разъема электронного блока управлением кондиционером смотрите соответствующую таблицу.

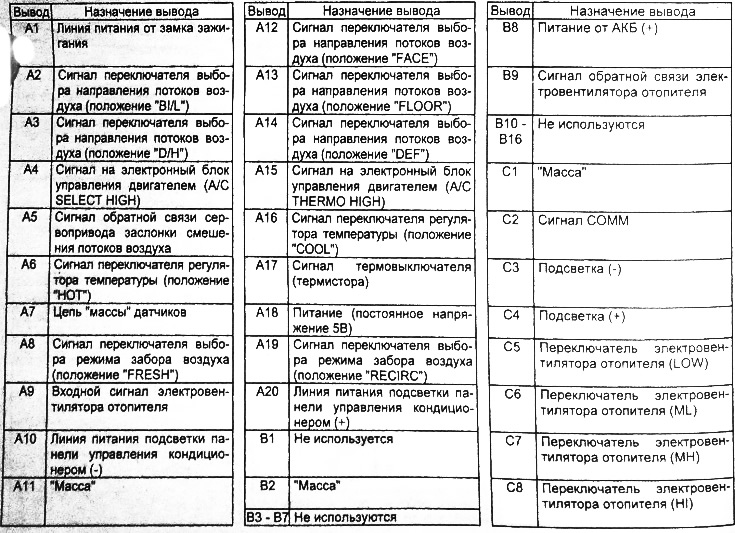

Таблица для проверки сигналов на выводах разъема электронного блока управления кондиционером (кондиционер с ручным управлением).
