Отопитель — общие сведения (Kia Sorento EX)

Проверка термовыключателя (термистора)

1. Термовыключатель (термистор) определяет температуру испарителя. По сигналу датчика отключается питание реле электромагнитной муфты компрессора для предотвращения замерзания испарителя из-за чрезмерного охлаждения.

2. Проверка термовыключателя

а) Снимите вещевой ящик.

б) Запустите двигатель.

в) Включите кондиционер.

г) С помощью мультиметра измерьте напряжение между выводами "2" и "3" термистора и проверьте его срабатывание.

• Номинальное напряжение — 12 В

Условия срабатывания:

• ВЫКЛ→ВКЛ — 2,5±0,5°C
• ВКЛ→ВЫКЛ — 0±0,5°C

Проверка сервопривода смешения потоков воздуха

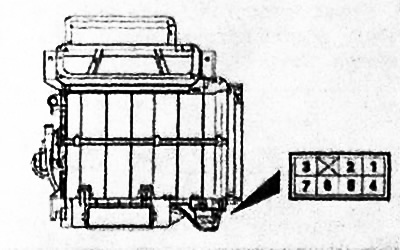

1. Сервопривод регулятора температуры установлен в блоке отопителя. В зависимости от положения управляющих переключателей и переключателей на дефлекторах (воздуховодах) сервопривод будет регулировать температуру и подачу воздуха в салон.



2. Подведите питание от аккумуляторной батареи к выводам "7" (+) и "5" (-) сервопривода. Убедитесь, что положение рычага заслонки сервопривода изменилось на "НОТ" (обогрев).



3. Поменяйте полярность подсоединения выводом аккумуляторной батареи к выводам сервопривода. Убедитесь, что положение рычага заслонки сервопривода изменилось на "COOL" (охлаждение).

Проверка напряжения на выводах переключателя регулировки температуры воздуха

Проверку напряжения на выводах разъема переключателя регулировки температуры выполните в соответствии с таблицей.

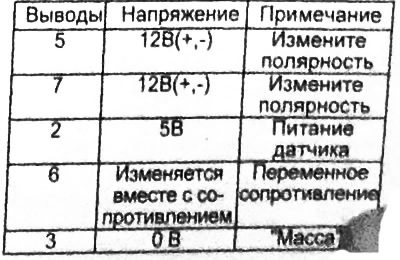

Таблица. Проверка напряжения.
