Процедура проверки
1. Подсоедините измерительный коллектор к системе кондиционирования.
2. Проверьте состояние системы при следующих условиях:
а) Температура воздуха на входе испарителя 30 - 35°C.
б) Частота вращения коленчатого вала двигателя 2000 об/мин.
в) Включен кондиционер.
г) Переключатель регулятора температуры в положении максимального охлаждения.
д) Переключатель электровентилятора отопителя в положении высокой частоты вращения.

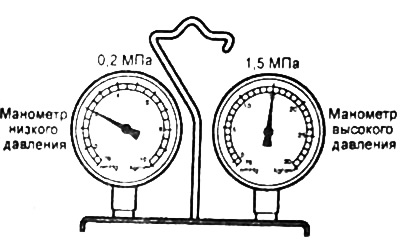

3. При нормальной работе системы кондиционирования (происходит охлаждение воздуха) манометр низкого давления измерительного коллектора должен показывать 0,15 - 0,20 МПа, а манометр высокого давления должен показывать 1,45 - 1,5 МПа.

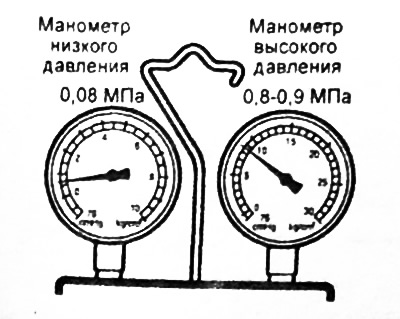

Незначительное охлаждение
Давление в линии высокого давления и линии низкого давления ниже нормы (незначительное охлаждение воздуха).
Причина: утечки хладагента в цикле охлаждения.
Способ устранения:
а) Проверьте герметичность системы и устраните утечки.
б) Заправьте систему хладагентом.

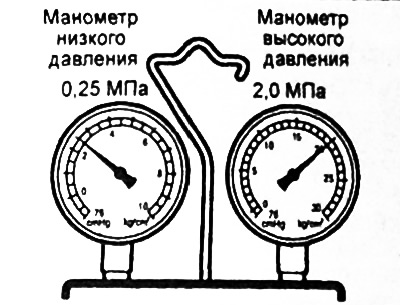

Перезаряд системы или недостаточное охлаждение хладагента
Давление в линии высокого давления и линии низкого давления выше нормы.
Причина: плохое охлаждение или недостаточная циркуляция хладагента в конденсаторе, либо проскальзывание ремня компрессора.
Способ устранения:
а) Проверьте количество хладагента в системе и при необходимости добавьте. Очистите конденсатор.
б) Отрегулируйте натяжение ремня.

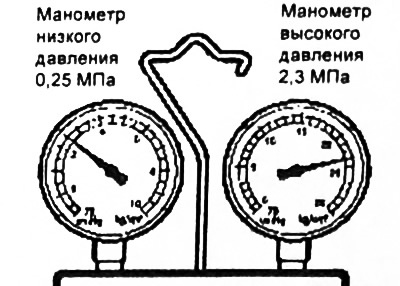

Наличие воздуха в системе
Давление в линии высокого давления и линии низкого давления выше нормы. Трубка линии низкого давления не холодная.
Причина: воздух в системе.
Способ устранения:
а) Очистите или отремонтируйте ресивер-осушитель.
б) Проверьте отсутствие загрязнения компрессорного масла.

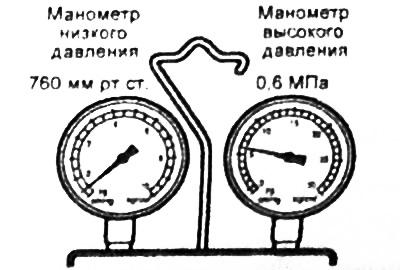

Нет охлаждения (хладагент не циркулирует)
Разрежение в линии низкого давления, давление в линии высокого давления ниже нормы. Иней или роса на трубках ресивера-осушителя или расширительного клапана.
Причина: разрежение в линии низкого давления, давление в линии высокого давления ниже нормы, либо иней или роса на трубках ресивера-осушителя или расширительного клапана.
Способ устранения:
а) Отремонтируйте ресивер-осушитель и замените расширительный клапан.
б) Замените расширительный клапан если ресивер-осушитель неисправен.

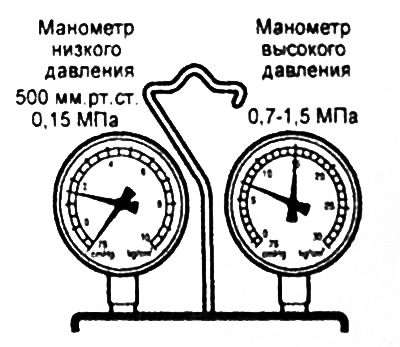

Наличие влаги в системе
В линии низкого давление иногда появляется разрежение или давление соответствует норме.
Причина: накапливание влаги или льда в отверстии расширительного клапана. Способ устранения:
Отремонтируйте ресивер-осушитель и удалите воздух.

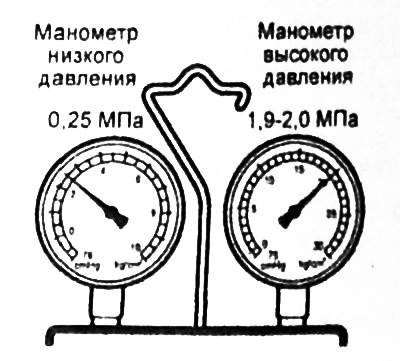

Неисправность расширительного клапана
Давление в линии высокого давления и линии низкого давления выше нормы. Много инея или росы на трубках линии низкого давления.
Причина: неисправность расширительного клапана или дефект входного штуцера охлаждающего баллон, либо неисправность системы управления расходом.
Способ устранения:
а) Отремонтируйте ресивер-осушитель.
б) Проверьте отсутствие загрязнения компрессорного масла.

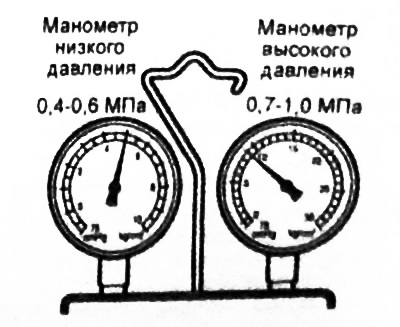

Неисправность компрессора
Давление в линии низкого давления выше нормы, давление в линии высокого давления ниже нормы
Причина: утечки внутри компрессора. Способ устранения:
Замените компрессор.
