Снятие
1. Перед началом снятия деталей выполните следующие операции:
а) Снимите отделку передних стоек.
б) Снимите внутреннее зеркало заднего вида.
в) Снимите рычаги щеток стеклоочистителя лобового стекла.

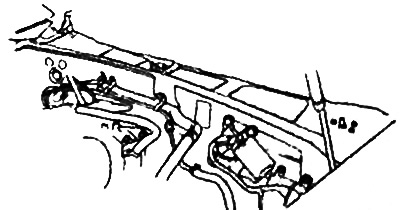

г) Снимите накладку панели стеклоочистителей лобового стекла.
д) Снимите молдинг лобового стекла.

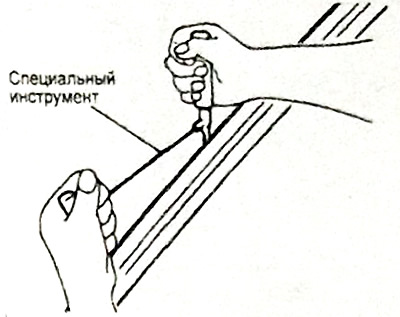

2. С помощью специального инструмента пропилите слой клея по всему периметру стекла.
3. Если предполагается повторная установка стекла, то нанесите установочные метки на стекло и кузов.

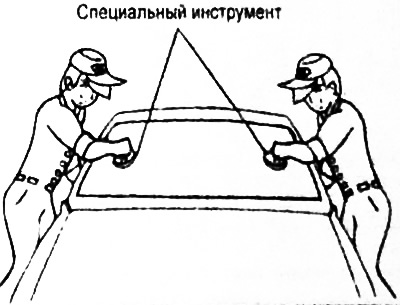

4. С помощью специального инструмента снимите лобовое стекло.
Установка
1. С помощью ножа или специального инструмента осторожно срежьте остатки старого клея с отбортовки кузова по всему периметру проема кузова до толщины не более 2 мм.
Внимание: будьте осторожны, не удаляйте старого клея больше, чем это необходимо. Будьте осторожны чтобы не повредить ножом окрашенные поверхности кузова: в случае повреждения произведите подкраску краской из ремонтного комплекта.
2. Очистите поверхность отбортовки проема кузова с помощью губки, смоченной спиртом или составом для удаления масла и воска (обезжиривателем).

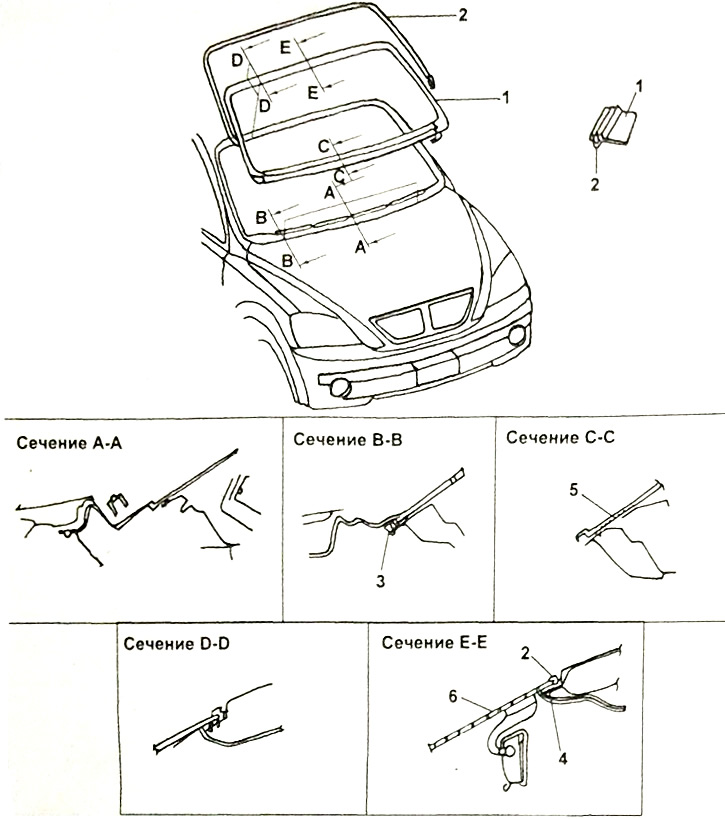

Снятие лобового стекла.
1 - лобовое стекло,
2 - молдинг лобового стекла,
3 - стопор №1,
4 - стопор №2,
5 - уплотнитель,
6 - крепление внутреннего зеркала заднего вида.

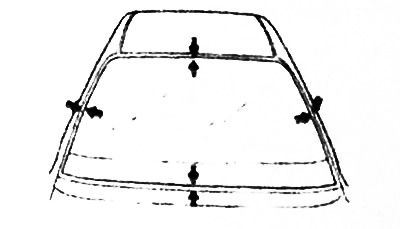

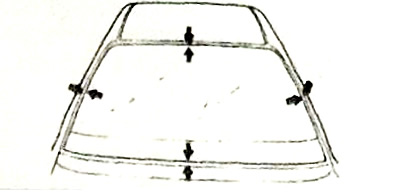

3. Отцентрируйте новое лобовое стекло в проеме кузова. С помощью фломастера отметьте относительное положение стекла и кузова линиями в четырех точках, как показано на рисунке.

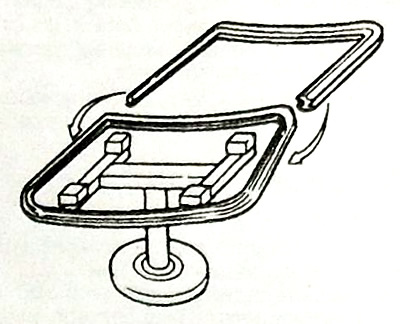

4. Приклейте резиновую накладку на внутреннюю поверхность стекла по всему его периметру, как показано на рисунке. Накладка необходима для удержания клея в течение установки стекла.

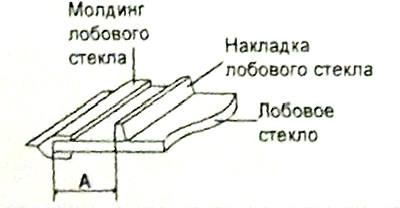

Расположите накладку на расстоянии "А" 13,2 мм от края верхней части стекла (без учета ширины молдинга) и на расстоянии 13 мм от края боковой части стекла (без учета ширины бокового молдинга лобового стекла и водоотводящего молдинга крыши).
5. Установите молдинг лобового стекла. При установке не допускайте образования каких-либо зазоров между деталями.
6. Нанесите тонкий слой грунтовки на поверхность по периферии стекла до резиновой накладки.
Примечание:
Не прикасайтесь руками к загрунтованным поверхностям. В противном случае клеевое соединение будет ненадежным, что приведет к появлению протечек воды в салон после установки лобового стекла.
Не наносите на стекло грунтовку для кузова.
Не допускайте попадания воды, загрязнений и абразивных частиц на загрунтованную поверхность.

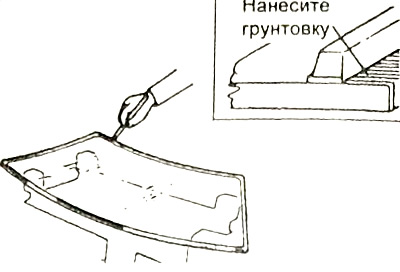

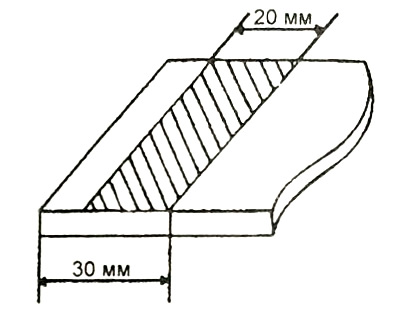

7. Нанесите слой грунтовки на нижнюю часть лобового стекла, как показано на рисунке.
8. Равномерно нанесите слой клея по всему периметру стекла.
Примечание: нанесите клей в течение 5 минут после нанесения грунтовки.

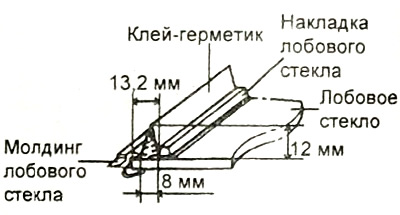

Верхняя и боковая части лобового стекла.

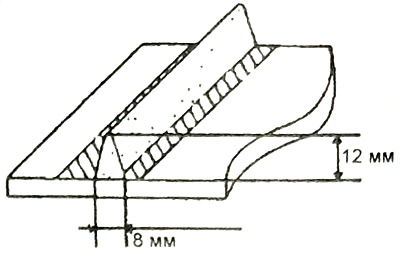

Нижняя часть лобового стекла.

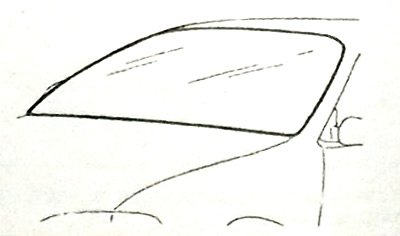

9. Нанесите тонкий слой грунтовки для кузова на слой клея, оставшегося на отбортовке кузова по всему периметру проема кузова. Стекло необходимо установить в течение 5 минут после нанесения грунтовки.

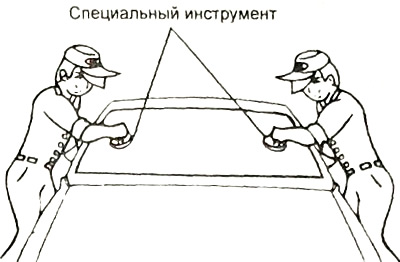

10. С помощью вакуумных присосок или специального инструмента уложите стекло на проем кузова, совместив установочные метки, проставленные ранее в пункте "3", и слегка прижмите стекло равномерно по всему периметру для полного приклеивания.

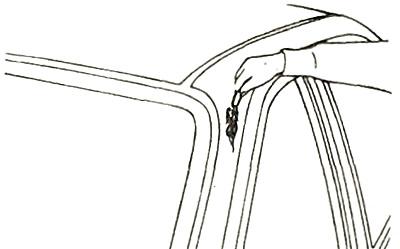

11. Удалите излишки выдавленного клея с помощью шпателя или тонкой проволочной сетки. Заполните все полости клеем по всему периметру лобового стекла.
12. Через один час после нанесения клея выполните проверку герметичности клеевого соединения лобового стекла. При проверке герметичности распылением холодной воды будьте осторожны, не направляйте сильную струю воды в места нового клеевого соединения стекла. Вода должна растекаться по краям стекла.
13. Если обнаружены протечки воды в салон, то просушите дефектную область, затем нанесите клей дополнительно.
Примечание:
Обеспечьте, чтобы стекло оставалось сухим в течение 1 часа после установки.
После установки лобового стекла оставьте автомобиль стоять неподвижно не менее 4 часов: Если по каким-либо причинам необходимо начать эксплуатацию автомобиля в течение первых 8 часов, то допускается его движение только с низкой скоростью.
Не хлопайте дверьми при полностью закрытых стеклах всех окон.
Не допускайте значительных нагрузок на кузов автомобиля, которые возникают при движении по пересеченной местности, дорогам с неровным покрытием и съезде / заезде на бордюры.
14. Установка деталей осуществляется в порядке, обратном снятию. После завершения установки деталей выполните следующие операции:
а) Установите накладку панели стеклоочистителей лобового стекла.
б) Установите рычаги щеток стеклоочистителя лобового стекла.
в) Установите внутреннее зеркало заднего вида.
г) Установите отделку передних стоек.
