Диагностика системы с помощью тестера
1. Переведите ключ замка зажигания в положение "OFF".

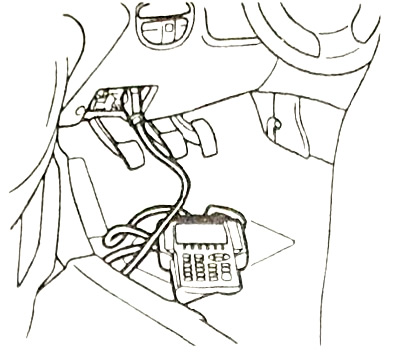

2. Подсоедините тестер к стандартному диагностическому разъёму, расположенному под панелью приборов со стороны водителя.
3. Переведите ключ замка зажигания в положение "ON" и включите тестер.
4. Считайте и определите коды неисправностей (см. таблицу "Коды неисправностей").

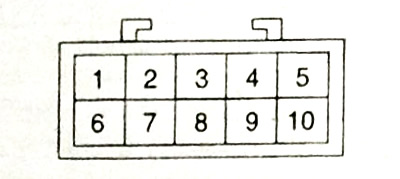

Разъем электронного блока управления системой поддержания скорости.

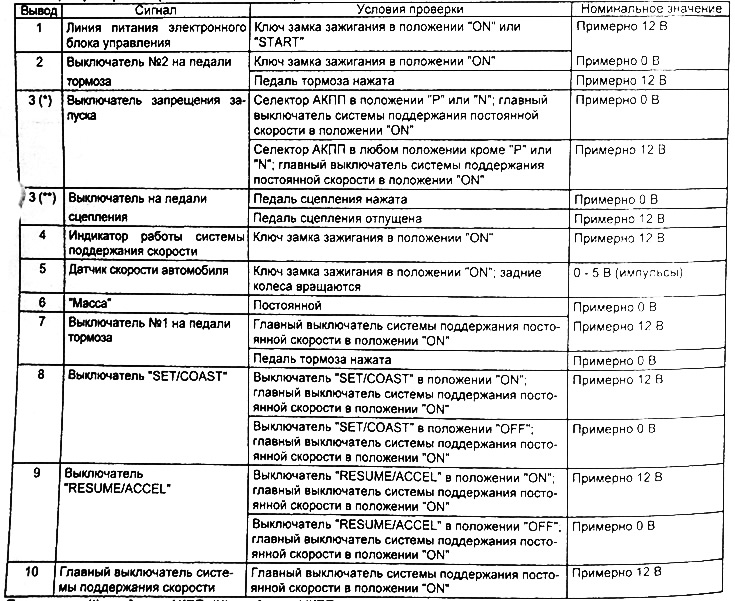

Таблица. Проверка напряжения на выводах разъемов блока управления системой поддержания скорости.

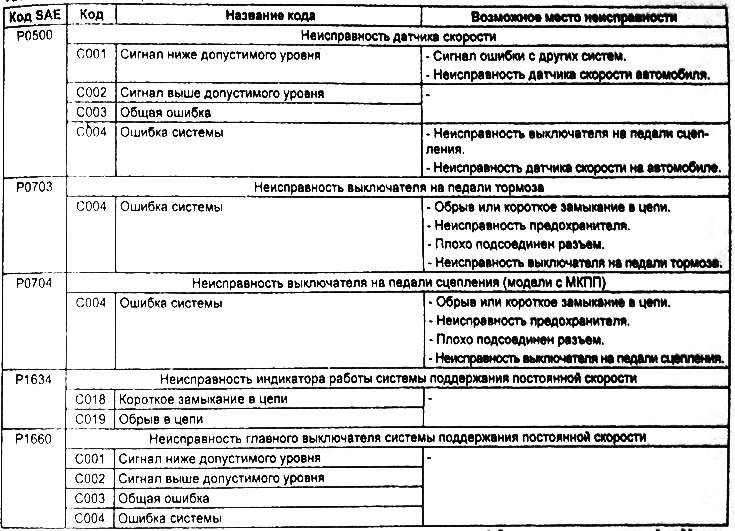

Таблица. Коды неисправностей.
Примечание: при обнаружении любой неисправности, проверьте электронный блок управления системой поддержания скорости.
5. Если обнаружены коды неисправностей, то замените неисправный компонент системы, затем удалите коды неисправностей.
6. Если тестер определил, что компонент системы исправен, хотя код неисправности присутствует, то, возможно, неисправность присутствует не в компоненте, а в проводке системы поддержания постоянной скорости или разъёме.

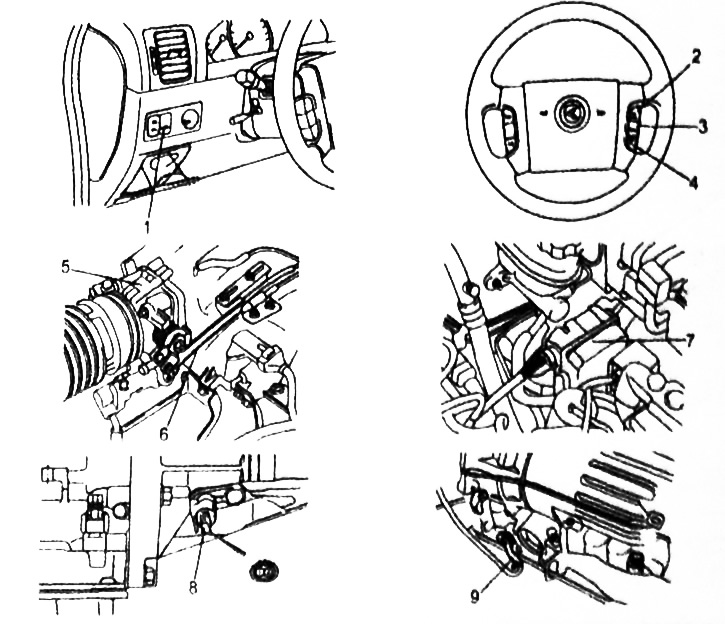

Расположение компонентов системы поддержания постоянной скорости
1 - главный выключатель системы поддержания скорости,
2 - выключатель "RESUME/ACCEL",
3 - выключатель "CHANCEL ",
4 - выключатель "COAST/SET",
5 - корпус дроссельной заслонки,
6 - трос привода системы поддержания постоянной скорости,
7 - электронный блок управления системы поддержания постоянной скорости,
8 - датчик скорости автомобиля,
9 - выключатель запрещения запуска.
