Сборка

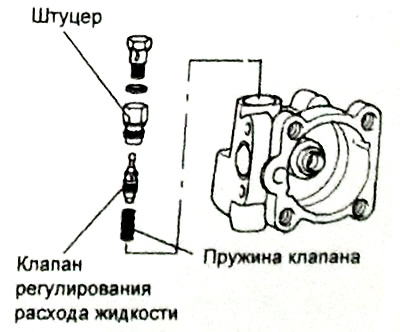

1. Установите пружину клапана, клапан регулирования расхода жидкости и штуцер в корпус насоса гидроусилителя.

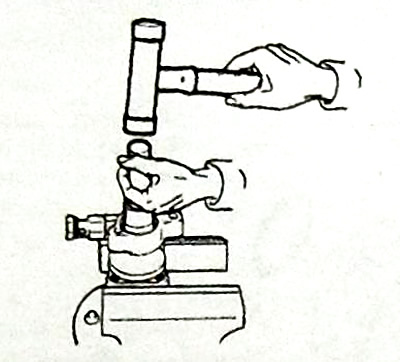

2. С помощью специального инструмента установите новый сальник в корпус насоса гидроусилителя.
3. Осторожно вставьте вал привода насоса в корпус.
4. Установите кольцевые прокладки в корпус насоса.

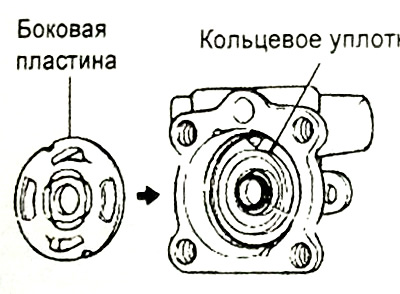

5. Установите боковую пластину.

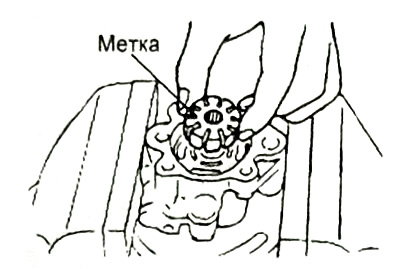

6. Установите ротор на вал, как показано на рисунке.

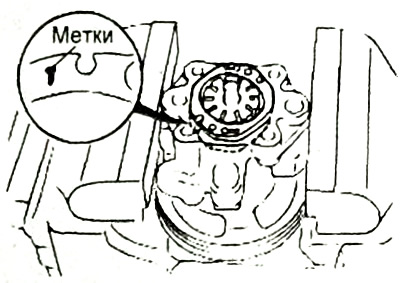

7. Установите кулачковую шайбу так, чтобы метка была обращена вниз.

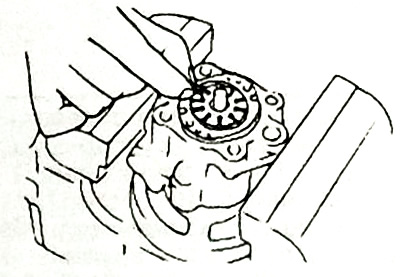

8. Установите лопасти ротора в ротор.

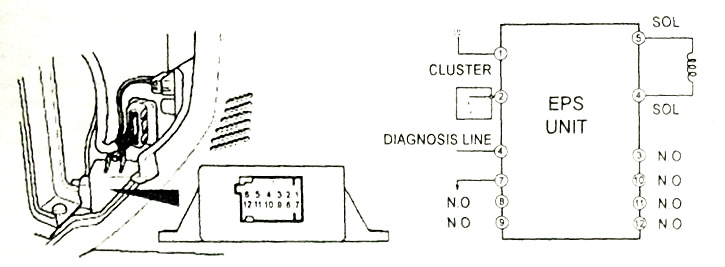

Разъём и схема электронного блока управления системой EPS.

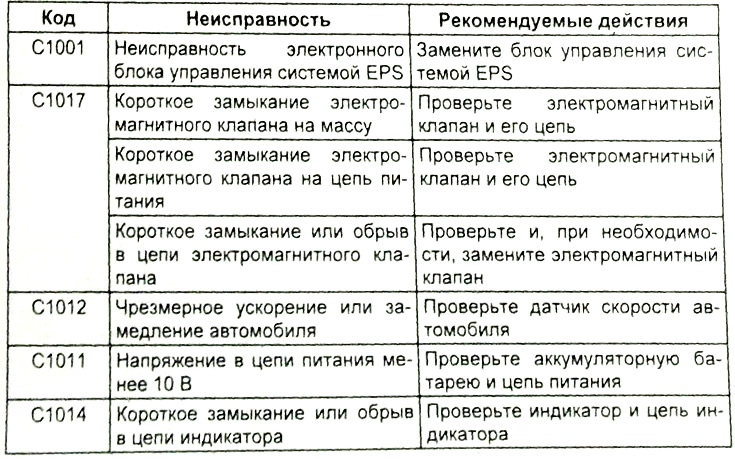

Таблица. Коды неисправностей системы EPS.
9. Установите прокладку и крышку насоса гидроусилителя.

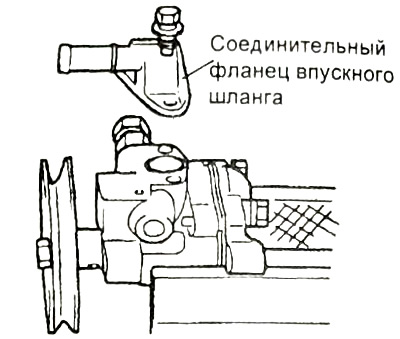

10. Установите кольцевую прокладку и соединительный фланец впускного шланга.
Установка
1. Установите насос гидроусилителя рулевого управления на кронштейн крепления насоса и затяните гайки.

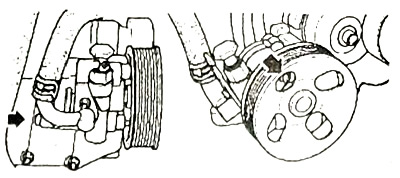

- Момент затяжки — 18- 23 Нм

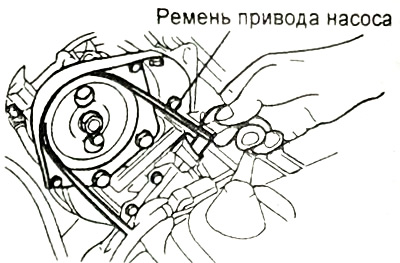

2. Установите ремень привода насоса и затяните болт.
3. Подсоедините впускной и нагнетательный шланги.
Примечание: при установке впускного и нагнетательного шлангов убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.
4. Заполните бачок гидросистемы усилителя рулевого управления рабочей жидкостью.
- Рабочая жидкость — PSF-3
5. Удалите воздух из гидросистемы усилителя рулевого управления.
6. Проверьте давление, создаваемое насосом гидроусилителя рулевого управления.
