Снятие
1. Перед снятием шлангов слейте рабочую жидкость из гидросистемы усилителя рулевого управления.
2. Снимите нагнетательный шланг и нагнетательный трубопровод.

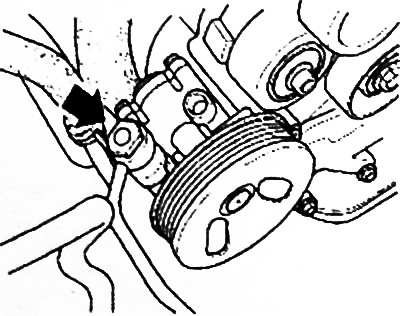

а) Отсоедините нагнетательный шланг от насоса гидроусилителя рулевого управления.
б) Отверните болт крепления фиксатора нагнетательного шланга.
в) Отверните болт крепления фиксатора трубопроводов.
г) Отсоедините нагнетательный трубопровод от рулевого механизма, затем отсоедините нагнетательный шланг от трубопровода.

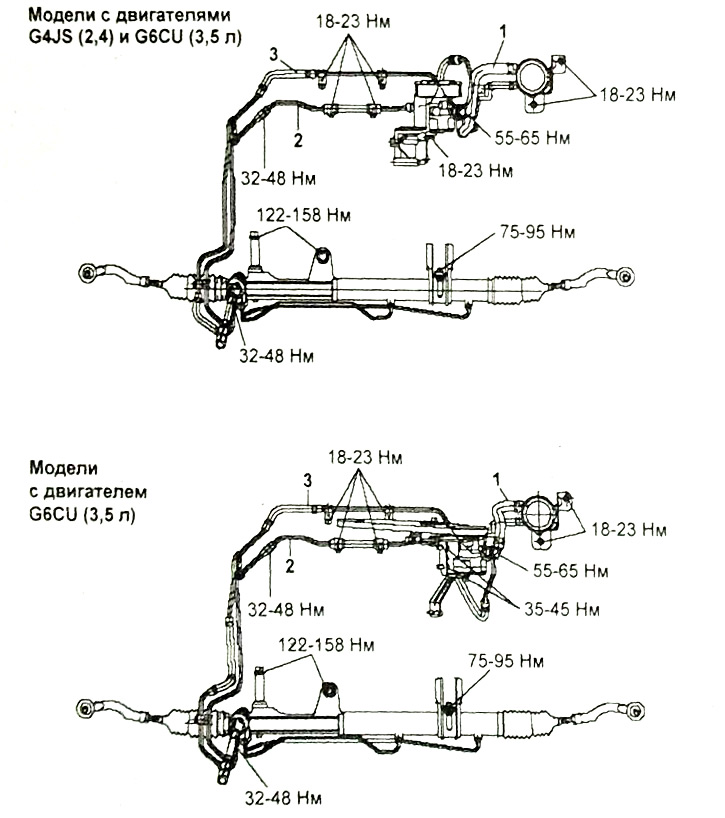

Шланги и трубопроводы гидросистемы усилителя рулевого управления.
1 - впускной шланг,
2 - нагнетательный шланг и трубопровод,
3 - возвратный шланг и трубопровод.
3. Снимите возвратный шланг и возвратный трубопровод.

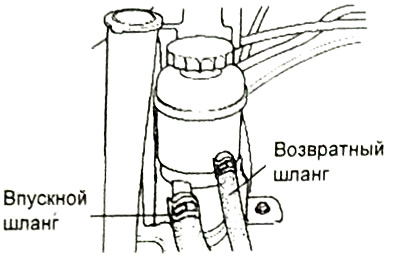

а) Отсоедините возвратный шланг от бачка гидросистемы усилителя.
б) Отверните болт крепления фиксатора возвратного шланга.
в) Отверните болт крепления фиксатора трубопроводов.

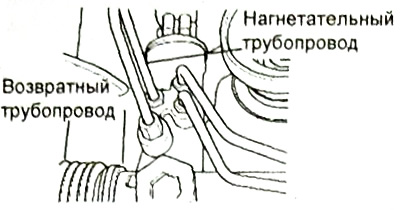

г) Отсоедините возвратную трубку от рулевого механизма, затем отсоедините возвратный шланг от трубопровода.
4. Снимите впускной шланг.
а) Отсоедините впускной шланг от бачка гидросистемы усилителя.

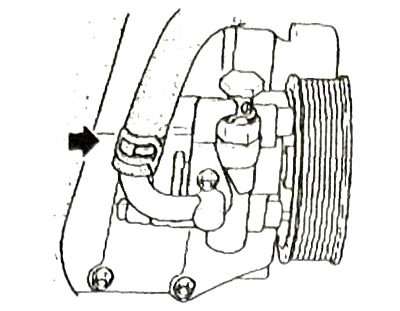

б) Снимите впускной шланг.
Проверка
1. Проверьте шланги на отсутствие повреждений.
2. Убедитесь в том, что шланги не соприкасаются с другими элементами.
Установка
1. Установка проводится в порядке, обратном снятию.
Внимание:
Перед установкой проверьте, что шланги гидросистемы усилителя рулевого управления не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.
При установке шлангов убедитесь, что они не пережаты и не касаются других деталей.
После установки удалите воздух из гидросистемы усилителя рулевого управления.
2. При установке руководствуйтесь сборочным рисунком "Шланги и трубопроводы гидросистемы усилителя рулевого управления".
