Снятие и установка блока аудиосистемы
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отверните винты крепления и снимите магнитолу.

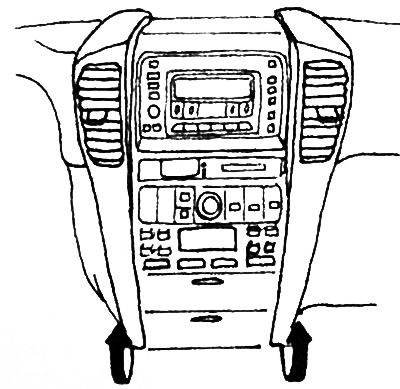

3. Потяните на себя отделку центральной части панели приборов, как показано на рисунке, и снимите ее.
4. Отверните винты крепления и снимите отделку магнитолы.

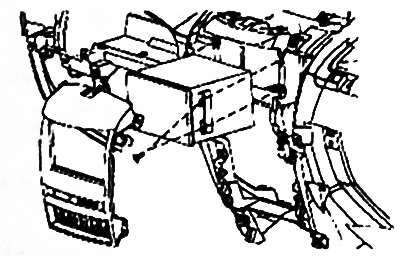

5. Отверните болты крепления блока аудиосистемы и снимите его в сборе.
6. Установка производится в порядке, обратном снятию.
Снятие и установка переднего динамика
1. Снимите отделку передней боковой двери.

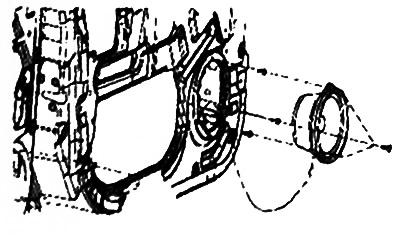

2. Отверните четыре болта крепления и снимите передний динамик.
3. Установка производится в порядке, обратном снятию.
Снятие и установка заднего динамика
1. Снимите отделку передней боковой двери.

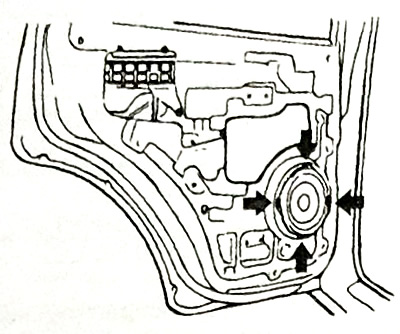

2. Отверните винты крепления и снимите задний динамик.
3. Установка производится в порядке, обратном снятию.
Очистка магнитной головки и лентопротяжного механизма
1. Для получения оптимального качества воспроизведения необходимо проводить чистку головки и лентопротяжного механизма в зависимости от частоты использования магнитофона.

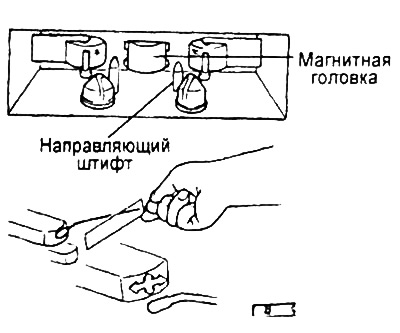

2. Для очистки магнитной головки и лентопротяжного механизма пользуйтесь ватным тампоном, смоченным обычным спиртом. Очистите магнитную головку и лентопротяжный механизм.
Проверка динамика

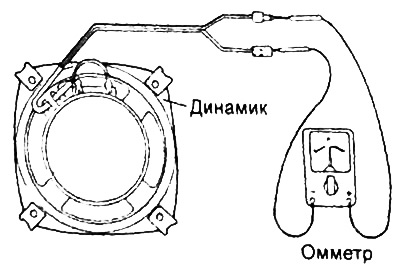

1. Проверьте динамик с помощью омметра. Если омметр показывает номинальное сопротивление динамика при проверке между выводом (+) и выводом (-) динамика (между выводами одного звукового канала), то динамик исправен.
2. Если при подсоединении омметра к выводам динамика из него раздаются щелчки, то динамик исправен.
Проверка переключателя дистанционного управления аудиосистемой на рулевом колесе

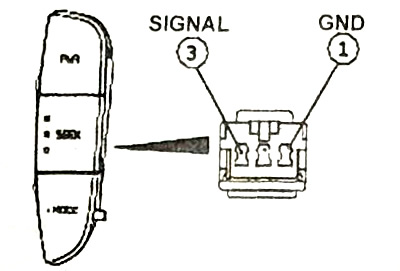

1. Проверьте сопротивление между выводами "1" и "3" переключателя по приведенной таблице.

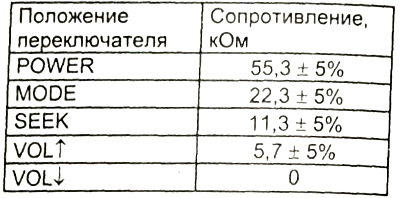

Таблица. Проверка переключателя.
 |
 |
2. Если сопротивление между выводами "1" и "3" переключателя отличается от указанного в таблице, то замените переключатель.
Идентификация разъемов штатной магнитолы
Примечание: в зависимости от модификации штатной магнитолы количество ее разъемов и используемые выводы разъемов могут отличаться от приведенных на рисунках.

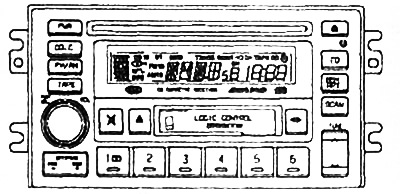

Лицевая панель штатной магнитолы.

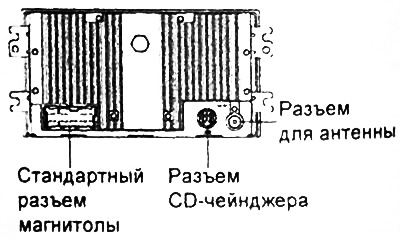

Расположение разъемов штатной магнитолы.

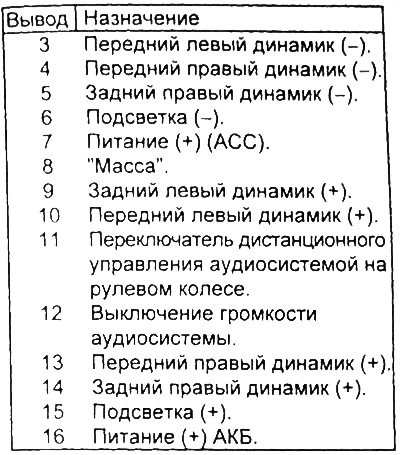

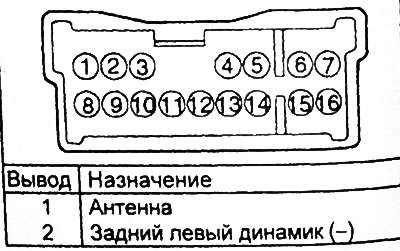

Стандартный разъем магнитолы.

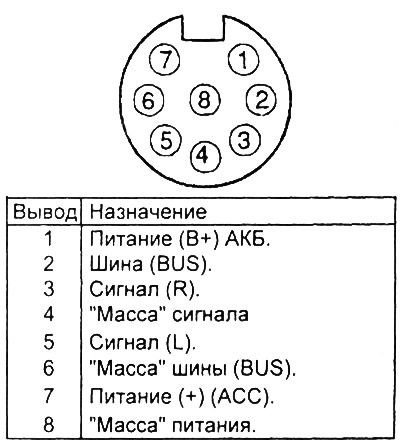

Разъем CD-чейнджера.
