Внимание: общие правила замены плавких вставок и предохранителей приведены в главе "Руководство по эксплуатации".
Примечание: расположение предохранителей в различных вариантах комплектации может незначительно отличатся от приведенного на рисунках.
Расположение компонентов

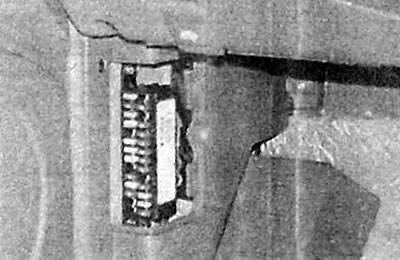

Блок предохранителей а салоне
Примечание:
- Блок реле в салоне располагается чуть выше блока предохранителей в салоне, между блоком предохранителей и педалью тормоза.
- Блок предохранителей и реле №1 расположен в правой передней части моторного отсека около расширительного бачка системы охлаждения.
- Блок предохранителей и реле №2 расположен в левой передней части моторного отсека около аккумуляторной батареи.
Блок предохранителей в салоне
| № | Цепь | Номинал |
| 1 W/SHD | Обогреватель стекла задней двери | 15 А |
| 2 S/ROOF | Электропривод люка крыши | 20 А |
| 3 START | Система запуска, электронный блок управления двигателем и АКПП, замок зажигания (вывод АСС) | 10 А |
| 4 HAZARD | Аварийная сигнализация | 15 А |
| 5 P/SCK (CRT) | Разъем для подключения дополнительного оборудования (центральный) | 15 А |
| 6 CIGAR (FRT) | Прикуриватель | 15 А |
| 7 DRL/ OBD | Диагностический разъем | 10 А |
| 8 WIPER (FRT) | Очиститель и омыватель лобового стекла, фары, система кондиционирования, система управления электровентиляторами, обогреватель стекла задней двери | 20 А |
| 9 P/SCK (FRT/RR) | Передний и задний разъемы для подсоединения дополнительного оборудования | 30 А |
| 10 RELAY COIL | Реле катушки зажигания | 10 А |
| 11 WIPER (RR) | Очиститель и омыватель стекла задней двери, система кондиционирования, маршрутный компьютер, люк крыши | 10 А |
| 12 ACC | Боковые зеркала с электроприводом, прикуриватель, разъем для подсоединения дополнительного оборудования, часы, центральный замок, магнитола | 10 А |
| 13 TCCS | Электронный блок управления АКПП | 20 А |
| 14 FOG (RR) | Задние противотуманные фонари | 15 А |
| 15 O/S MIRROR | Зеркала заднего вида с электроприводом | 10 А |
| 16 ROOM LAMP | Комбинация приборов, фары, система DRL, центральный замок, освещение салона, часы | 10 А |
| 17 S/WAR-MER | Подогреватели передних сидений | 20 А |
| 18 PREMIUM AUDIO | Аудиосистема | 30 А |
| 19 STOP LAMP | Стоп-сигналы | 20 А |
| 20 TURN LAMP | Указатели поворота | 10 А |
| 21 A/BAG | Система SRS | 10 А |
| 22 METER | Электронный блок управления двигателем и АКПП, замок зажигания (вывод АСС), маршрутный компьютер, стоп-сигналы, система DRL, комбинация приборов, система кондиционирования | 10 А |
| 23 TRAILER | Разъем для подключения дополнительного оборудования в прицепе | 10 А |
| 24 ENGINE | Электронный блок управления двигателем и АКПП, система управления электровентиляторами, датчик скорости, диагностический разъем, замок зажигания (вывод АСС). комбинация приборов, система ABS | 10 А |
Блок предохранителей и реле в моторном отсеке
Блок предохранителей и реле в моторном отсеке: А - реле обогревателя стекла заднейдвери, В - реле передних противотуманных фар, С - реле задних габаритов, D - реле фар (дальний свет), Е - реле фар (ближний свет), F - реле звукового сигнала, G - реле топливного насоса (кроме двигателя D4CB), Н - реле электродвигателя вентилятора конденсатора кондиционера и радиатора (режим HI для двигателей G4JB и G6CU), I - реле эл.маг. муфты компрессора кондиционера, К - реле №2 электродвигателя вентилятора конденсатора кондиционера и радиатора (кроме двигателя D4CB), L - реле электродвигателя вентилятора конденсатора кондиционера и радиатора (режим LOW), М - реле электропривода стеклоподъемников, N - реле электродвигателя вентилятора отопителя, О - главное реле системы впрыска, Р - реле стартера, Q - съемник.
| № | Цепь | Номинал |
| HORN | Звуковой сигнал | 15 А |
| P/TRN | Электронный блок управления двигателем и АКПП, главное реле системы впрыска | 10 А |
| INJECTOR | Электронный блок управления двигателем и АКПП | 15 А |
| AUDIO | Аудиосистема | 20 А |
| HEAD (HI) | Фары (дальний свет) | 15 А |
| ILLUM | Подсветка личинки замка зажигания | 10 А |
| O2(DN) | Электронный блок управления двигателем и АКПП | 15 А |
| HEAD (LO) | Фары (ближний свет) | 15 А |
| EXT | Система DRL, лампа подсветки номерного знака, задние габариты, передние габариты, указатели повороте | 15 А |
| P/W(LH) | Электропривод стеклоподъемников (для левых дверей) | 25 А |
| O2(UP) | Электронный блок управления двигателем и АКПП | 15 А |
| DEF | Обогреватель стекла задней двери | 25 А |
| FUEL | Реле топливного насоса (кроме двигателя D4CB) | 15 А |
| P/W (RH) | Электропривод стеклоподъемников (для правых дверей) | 25 А |
| ECU | Электронный блок управления двигателем и АКПП, система управления электровентиляторами | 10 А |
| MEMORY | Система кондиционирования. центральный замок | 10 А |
| F/FOG | Передние противотуманные фары | 15 А |
| IGN₂ | Замок зажигания | 30 А |
| BTN3 | Указатели поворота и аварийная сигнализация, центральный замок | 40 А |
| ABS | Система ABS | 10 А |
| C/FAN (1) | Система управления электровентиляторами (кроме двигателя D4CB) | 40 А |
| F/BLW | Система кондиционирования | 30 А |
| C/FAN (2) | Система управления электровентиляторами | 30 А |
| BTN1 | Прикуриватель, разъем для подключения дополнительного оборудования | 40 А |
| Р/НЕАТ | Автоматический отопитель (двигатель D4CB) | 20 А |
| IGN1 | Замок зажигания | 40 А |
| BTN₂ | Сиденья с электроприводом, электронный блок управления двигателем и АКПП | 30 А |
