Проверка нагревательного элемента

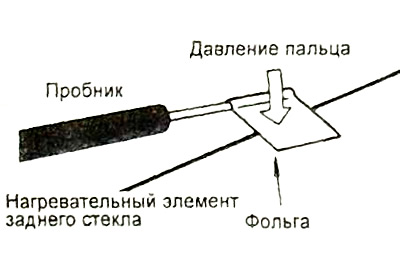

Внимание: обмотайте тонкой фольгой наконечник пробника вольтметра для предотвращения повреждения проводника нагревательного элемента. Пальцем прижимайте фольгу к проводнику и перемещайте фольгу вдоль проводника для определения места обрыва цепи.

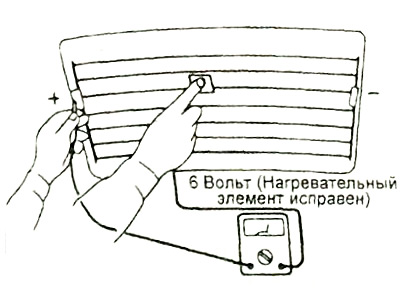

1. Включите обогреватель стекла задней двери и с помощью вольтметра измерьте величину напряжения на каждом нагревательном элементе примерно в центральной точке стекла. Если вольтметр показывает значение напряжения равное примерно 6 В, то данный нагревательный элемент считается исправным.

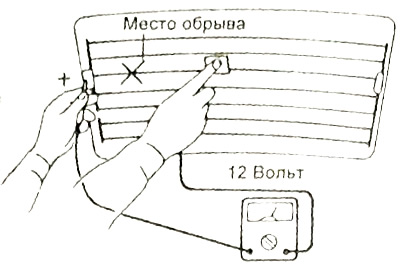

2. Если присутствует обрыв цепи между центральной точкой и положительным выводом нагревательного элемента, то вольтметр покажет значение напряжения равное 12 В.

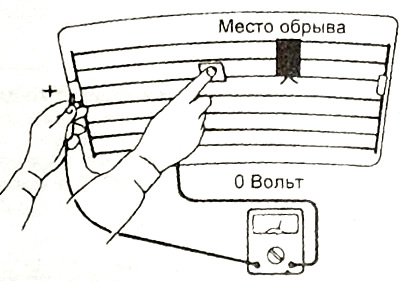

3. Если присутствует обрыв цепи между центральной точкой и отрицательным выводом нагревательного элемента, то вольтметр покажет значение напряжения равное 0 В.

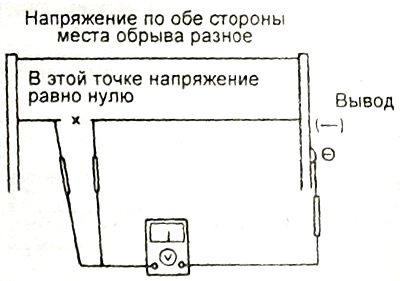

4. Для обнаружения места обрыва цепи медленно передвигайте пробник вольтметра в направлении вероятного места обрыва. Попытайтесь найти точку, в которой происходит либо резкое увеличение напряжения, либо резкое его падение до 0 Вольт. Точка, в которой происходит резкое изменение напряжения, является точкой обрыва цепи.

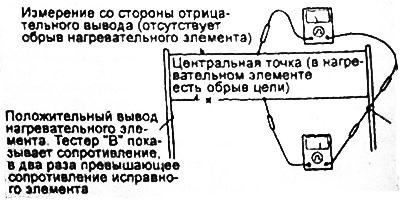

5. С помощью омметра измерьте сопротивление каждого нагревательного элемента между выводом и центром нагревательного элемента, и между тем же выводом и центром соседнего нагревательного элемента. Если в нагревательном элементе имеется обрыв, то его сопротивление будет в два раза выше, чем сопротивление соседнего исправного нагревательного элемента. Для обнаружения места обрыва перемещайте пробник прибора вдоль дефектного нагревательного элемента до точки, в которой сопротивление резко изменится.
Ремонт дефектного нагревательного элемента обогревателя
1. Подготовьте следующие материалы для ремонта:
- а) Токопроводящую краску.
- б) Грунтовку.
- в) Тканевую защитную ленту.
- г) Средство для удаления силикона.
- д) Тонкую кисть.

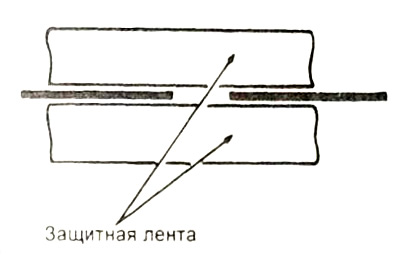

2. Промойте стекло рядом с местом повреждения нагревательного элемента, очистите с помощью средства для удаления силикона и наклейте защитную ленту с двух сторон вдоль нагревательного элемента, как показано на рисунке.
3. Тщательно перемешайте токопроводящую краску и тонкой кистью нанесите три слоя краски в месте разрыва с интервалом примерно 15 минут между слоями.
4. Снимите защитную ленту и оставьте краску на время, достаточное для ее высыхания, перед включением обогревателя.
5. Для окончательного завершения ремонта острым ножом срежьте потеки краски после полного её высыхания (примерно через 24 часа).
Внимание: после завершения ремонта протрите стекло слегка влажной или сухой мягкой тряпкой вдоль нагревательных элементов.
