Оглавление: Снятие и установка ⇣ Проверка ⇣
Внимание: при выполнении каких-либо работ с системой SRS следуйте указаниям раздела "Меры безопасности при эксплуатации и техническом обслуживании".
Снятие и установка
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Внимание: подождите не менее 30 секунд, прежде чем приступить к дальнейшей работе.
2. Снимите вещевой ящик.

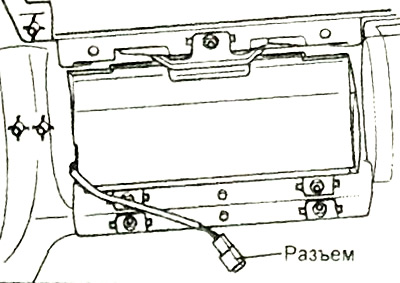

3. Отсоедините разъем модуля фронтальной подушки безопасности пассажира.
4. Снимите панель приборов в сборе и извлеките модуль фронтальной подушки безопасности пассажира.

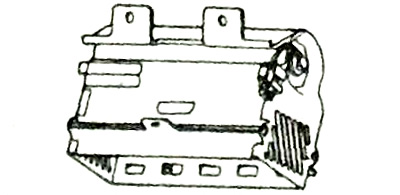

Примечание: наружная облицовка модуля фронтальной подушки безопасности пассажира интегрирована в накладку панели приборов, поэтому после срабатывания подушки безопасности пассажира накладку панели приборов необходимо заменить.
5. Установка производится в порядке, обратном снятию.
Проверка
Модуль подушки безопасности
Примечание: после срабатывания надувной подушки безопасности пассажира необходимо заменить модуль подушки безопасности в сборе с ее проводкой. Электрозапал расплавляется при разворачивании подушки безопасности пассажира, делая проводку модуля неработоспособной. См. соответствующий параграф в разделе "Модуль подушки безопасности водителя и спиральный провод SRS".
