Как пользоваться схемами электрооборудования

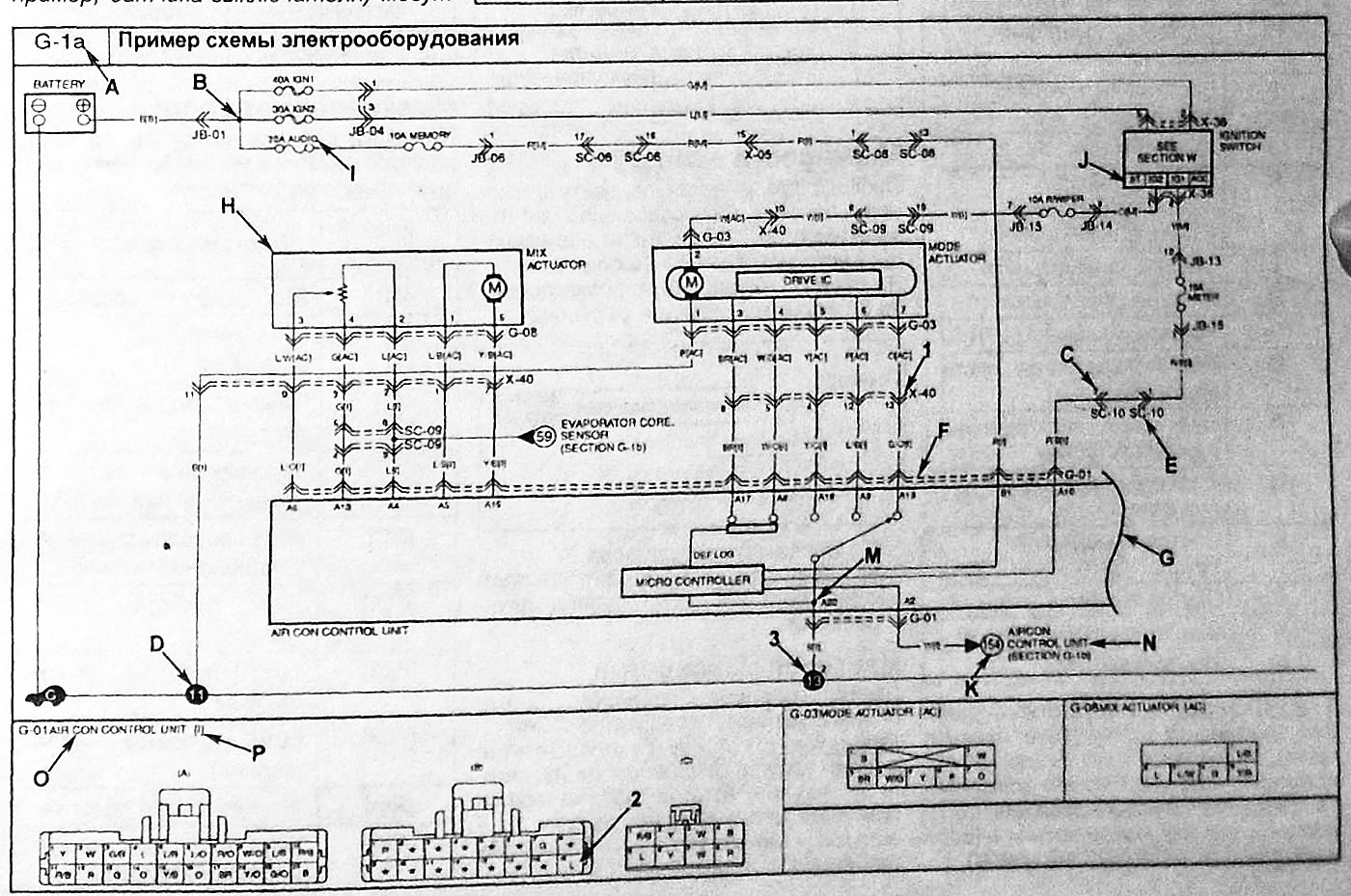

Каждая схема представляет собой изображение отдельной подсистемы электрооборудования от предохранителя (или плавкой ставки) до "массы". Для упрощения понимания схемы источник питания показан в верхней части схемы, а "масса" - в нижней части.
А: Указывает код системы.
В: Указывает точку разветвления или соединения проводки, в которой может измениться цвет провода.
С: Указывает номер вывода в разъеме.
D: Указывает точку заземления. (Номер точки заземления соответствует номеру, указанному на схеме "Точки заземления".)
Е: Указывает только номер разъема. Он соответствует номеру разъема, указанному на схеме расположения жгутов проводов. Изображение разъема размещено на отдельной странице.
F: В случае, если два или больше разъемов подсоединяются к одному устройству, то прерывистой линией (—) отмечены выводы одного подсоединяемого разъема.
G: Указывает, что цепь продолжается на следующей части электросхемы.
Н: В данном случае сплошная линия указывает, что на электросхеме компонент показан полностью.
Примечание: около компонента (например, датчика-выключателя) могут быть приведены условия его функционирования, характеристики и т.п.
I: Указывает название предохранителя или плавкой вставки и ее номинал.
J: Указывает условия (положение ключа замка зажигания), когда в данную цепь подается питание.
К: Указывает, что в данной точке на электросхеме приведена только часть цепи и полностью цепь можно посмотреть по приведенной ссылке в точке 154.
L: Прерывистая линия (—) показывает, что выводы относятся к одному промежуточному разъему.
М: Указывает точку соединения нескольких проводов внутри разъема.
N: Название целевой системы, имеющей связь с рассматриваемой системой.
О: Указывает название элемента, где располагается данный разъем.
Р: Указывает на маркировку проводки (см. подраздел "Маркировка проводки").
Q: Указывает на цветовую маркировку проводки (см. подраздел "Цветовая маркировка").
Обозначения разъемов, соединений и компонентов
1: Обозначение разъема на электросхеме

2: Нумерация выводов разъема

Нумерация выводов разъема всегда указывается в порядке, показанном стрелкой на рисунке.
3: Указывает соединение с "массой"

4: Указывает соединение с "массой" устройства (на корпус устройства, который контактирует с кузовом)

Обозначения, применяемые на схемах электрооборудования

Маркировка разъемов
1. Разъемы делятся на группы по месту расположения на автомобиле и имеют символьное обозначение (первый символ в обозначении).
| Группа | Система |
| Y | Масса |
| А | Система зарядки/Система запуска |
| В | Система управления двигателем |
| С | Комбинация приборов |
| D | Стеклоочистители и омыватели |
| Е | Внешнее освещение |
| F | Система звукового оповещения |
| G | Кондиционер и отопитель |
| Н | Система управления трансмиссией |
| I | Система внутреннего освещения |
| J | Аудиосистема |
| К | Электропривод стеклоподъемников и центральный замок |
| L | Электропривод зеркал |
| М | Электропривод люка |
| N | Рулевое управление и 4WD |
| О | Антиблокировочная система тормозов |
| Р | Сиденья с электроприводом и подогревом |
| Q | Система поддержания скорости |
| S | Система пассивной безопасности |
| Т | Другие системы |
| X | Соединительный разъем |
| JB | Монтажный блок |
2. В обозначении стандартного разъема компонента присутствует символ принадлежности к группе (по расположению), основной номер компонента (изменяется последовательно) и дополнительный номер разъема (если у компонента несколько разъемов).

3. В обозначении промежуточного разъема, который соединяет жгуты проводов различных групп, присутствуют символы принадлежности к группам (по расположению) для обоих жгутов проводов и номер разъема (изменяется последовательно).

Маркировка проводов
Провода различаются по цвету изоляции и сечению токопроводящей части в зависимости от того, к каким электрическим устройствам они подсоединены.
На схемах указана маркировка провода буквенным кодом (см. рисунок):
G : Основной цвет провода.
В : Дополнительный цвет провода (цвет полоски), если провод двухцветный.
Цветовая маркировка
Цвета изоляции проводов, цвета плавких вставок и предохранителей. Примечание: при двухбуквенном коде цвета изоляции провода (например, R/G) первой буквой обозначается основной цвет провода (красный), а второй - цвет полоски на проводе (зеленый).
| Код | Цвет |
| В (BLACK) | черный |
| BR (BROWN) | коричневый |
| DG (DARK GREEN) | темно-зеленый |
| G (GREEN) | зеленый |
| GY (GRAY) | серый |
| L (BLUE) | синий |
| LG (LIGHT GREEN) | светло-зеленый |
| O (ORANGE) | оранжевый |
| P (PINK) | розовый |
| R(RED) | красный |
| S (SILVER) | серебренный |
| T (TAWNY) | темно-желтый |
| V (VIOLET) | фиолетовый |
| W (WHITE) | белый |
| Y (YELLOW) | желтый |
Маркировка проводки
Проводка делится на группы по месту расположения на автомобиле и имеют символьное обозначение.
| Код провода | Месторасположение |
| [М] | Жгут основной проводки |
| [Е] | Жгут проводки двигателя |
| W | Жгут проводки панели приборов |
| [С] | Жгут проводки системы управления двигателем |
| [АС] | Жгут проводки системы кондиционирования |
| [FL1] | Жгут проводки пола (левый) |
| [FL2] | Жгут проводки пола (правый) |
| [FL3] | Жгут проводки пола (задний) |
| [Rm] | Жгут проводки потолка |
| [Dr] | Жгут проводки передней левой двери |
| [Dr2] | Жгут проводки передней правой двери |
| [ОгЗ] | Жгут проводки задней левой двери |
| [0г4] | Жгут проводки задней правой двери |
| [BD] | Жгут проводки задней двери |
| [FC] | Жгут проводки центральной консоли |
| [В] | Жгут проводки аккумуляторной батареи |
Сокращения
АСС: Когда ключ зажигания повернут в положение "ON" или "АСС" цепь питания начинает функционировать.
ETACS: Система предупреждения о включенном освещении и непристег-нутых ремнях безопасности.
IG1: Когда ключ зажигания повернут в положение "ON" или "START", цепь питания начинает функционировать.
IG2: Когда ключ зажигания повернут в положение "ON", цепь питания функционирует.
ST: Когда ключ зажигания повернут в положение "START", цепь питания начинает функционировать.
