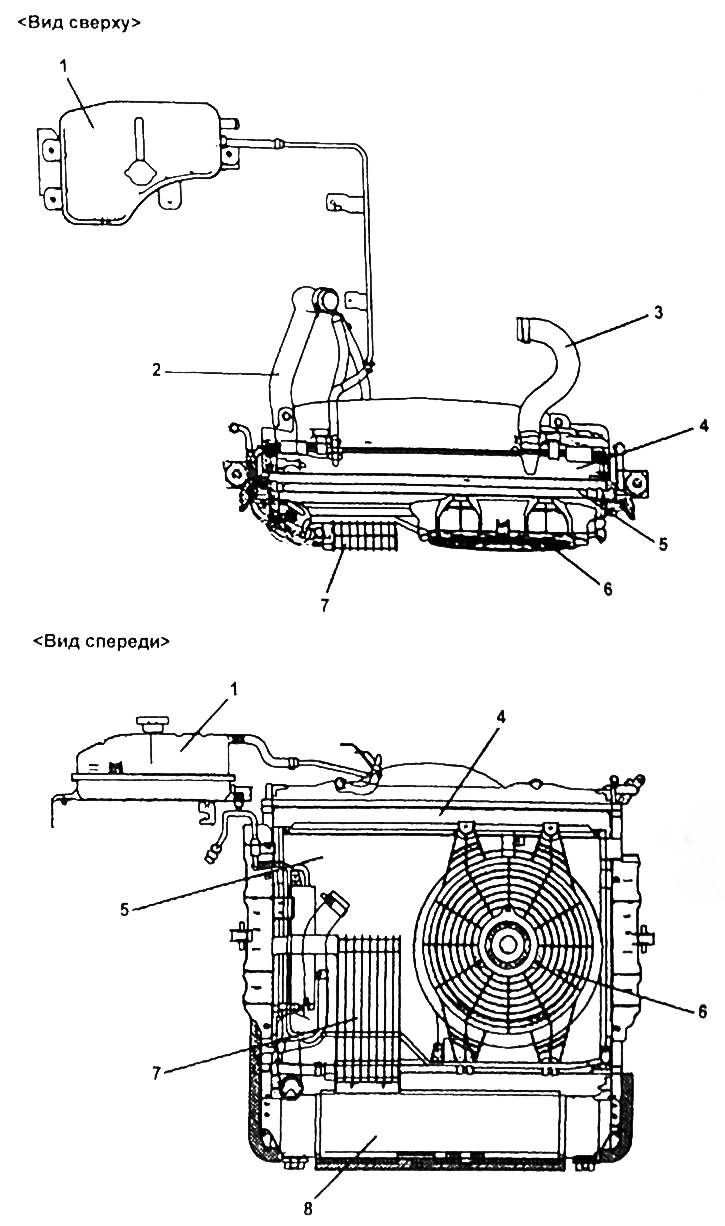

Радиатор — снятие и установка (Kia Sorento EX)

1. Снимите шумозащитный кожух двигателя.

2. При необходимости, снимите защитный кожух картера двигателя (если установлен) для обеспечения доступа к двигателю снизу.

3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

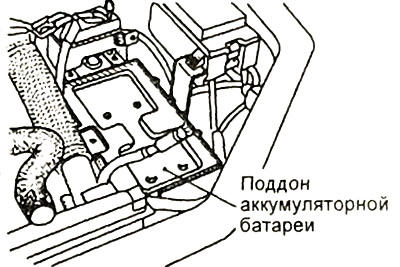

4. Снимите аккумуляторную батарею и ее поддон.

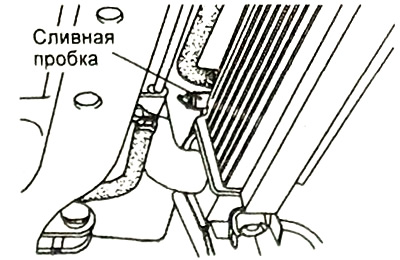

5. Отверните, сливную пробку радиатора и слейте охлаждающую жидкость.

Примечание:

Для ускорения слива охлаждающей жидкости снимите крышку радиатора.

Во избежание ожогов не снимайте крышку радиатора или крышку расширительного бачка на горячем двигателе, так как жидкость и пар находятся под давлением.

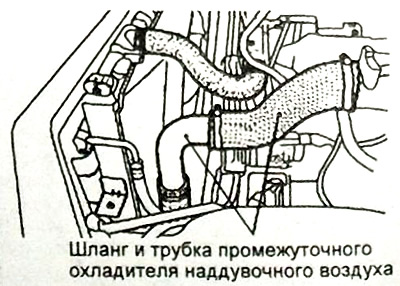

6. Отсоедините шланг и трубку промежуточного охладителя наддувочного воздуха.



7. Отсоедините от радиатора шланг расширительного бачка системы охлаждения.

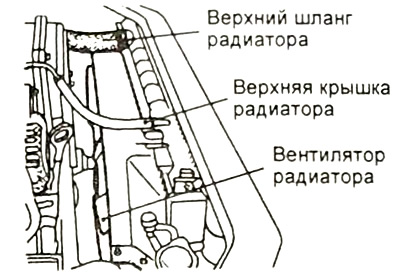

8. Отсоедините верхний и нижний шланги радиатора, затем снимите верхнюю крышку радиатора.

После нанесения установочных меток относительного положения шланга радиатора и хомута, отсоедините шланг радиатора.

Внимание: после отсоединения шлангов от радиатора необходимо закрыть пробками отверстия в шлангах и радиаторе, чтобы не допустить попадания в них пыли или посторонних частиц.

9. Снимите вентилятор системы охлаждения в сборе с вязкостной муфтой и диффузор вентилятора.

10. Снимите нижнюю крышку радиатора.

11. Отверните болты крепления конденсатора кондиционера к радиатору, а также болты крепления охладителя рабочей жидкости АКПП (для моделей с АКПП).

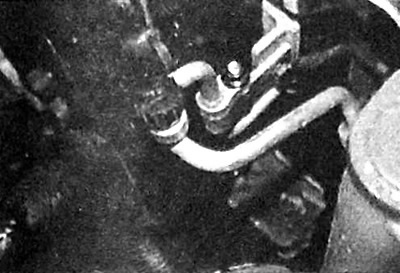

12. (Модели с АКПП) Отверните болты крепления кронштейна трубок охладителя рабочей жидкости АКПП.

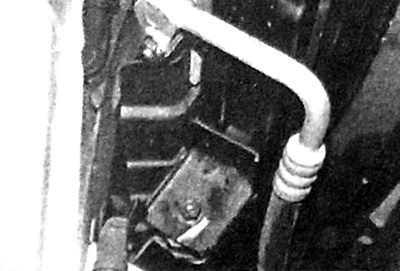

13. Отверните гайки крепления кронштейнов радиатора.



14. Наклоните радиатор и извлеките его из моторного отсека.

Внимание: будьте осторожны при снятии радиатора, не повредите конденсатор кондиционера и радиатор охладителя наддувочного воздуха.

15. Снимите радиатор охладителя наддувочного воздуха.

16. Установка деталей производится в порядке, обратном снятию.



17. После завершения установки заполните систему охлаждения чистой охлаждающей жидкостью, затем запустите двигатель, дайте поработать ему несколько минут и проверьте отсутствие утечек.

Проверка

1. Проверьте отсутствие посторонних частиц (грязи, листьев, пуха и т.д.) между пластинами радиатора. При необходимости прочистите сжатым воздухом.

2. Проверьте пластины радиатора на отсутствие изгиба или повреждения.

3. Проверьте радиатор на отсутствие повреждений и отложений накипи, ржавчины или следов коррозии.

4. Проверьте шланги радиатора на отсутствие трещин, повреждений или износа.



5. Проверьте расширительный бачок на отсутствие повреждений.

6. Проверьте пружину крышки расширительного бачка на отсутствие износа и повреждений.

7. Проверьте прокладку крышки расширительного бачка на отсутствия повреждений или трещин.
