Внимание:
Убедитесь, что клеммы аккумуляторной батареи подсоединены к соответствующим выводам.
Отсоедините клеммы от аккумуляторной батареи при быстрой зарядке аккумуляторной батареи.
При проведении проверки не используйте вольтметр с большим внутренним сопротивлением.
Никогда не отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе.
Проверка индикатора разряда аккумуляторной батареи
1. Прогрейте двигатель, затем заглушите его.
2. Выключите дополнительное оборудование (вентилятор отопителя, магнитолу и т.д.).
3. Проверьте, что индикатор разряда аккумуляторной батареи загорается при повороте ключа в замке зажигания в положение "ON" (ВКЛ).
4. Проверьте, что индикатор разряда аккумуляторной батареи гаснет после запуска двигателя.
5. Если индикатор разряда аккумуляторной батареи не гаснет при работающем двигателе, то обратитесь к разделу "Поиск неисправностей по их признакам".
Проверка падения выходного напряжения генератора
Данная проверка необходима для оценки состояния проводки от вывода "В" генератора до положительной клеммы аккумуляторной батареи (включая плавкую вставку).
1. Перед началом теста проверьте:
а) Установку генератора.
б) Натяжение ремня (ремней) привода генератора.
в) Плавкую вставку.
г) Отсутствие посторонних шумов от генератора при работе двигателя.
2. Выключите "зажигание" (положение ключа "OFF").
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Отсоедините провод от вывода "В" генератора и подсоедините амперметр (постоянного тока с диапазоном измерения 0-100 А) последовательно между выводом "В" и проводом, отсоединенным от генератора. (Подсоедините провод "плюса" амперметра к выводу "В" генератора, а затем провод "минуса" амперметра — к проводу, отсоединенному от генератора).
Примечание: рекомендуется использовать амперметр с индуктивным датчиком ("токовыми клещами"), который позволяет производить измерения сипы тока без отсоединения провода от вывода "В" генератора. Использование амперметра данного типа позволяет уменьшить возможное падение напряжения из-за плохого контакта провода с выводом "В" генератора.

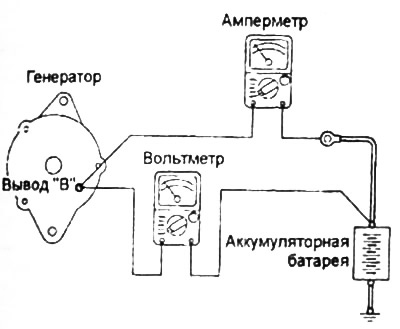

5. Подсоедините цифровой вольтметр к выводу "В" генератора и положительной клемме аккумуляторной батареи. Подсоедините провод "плюса" вольтметра к выводу "В" генератора, а провод "минуса" вольтметра — к положительной клемме аккумуляторной батареи.
Схема для проверки тока отдачи генератора.

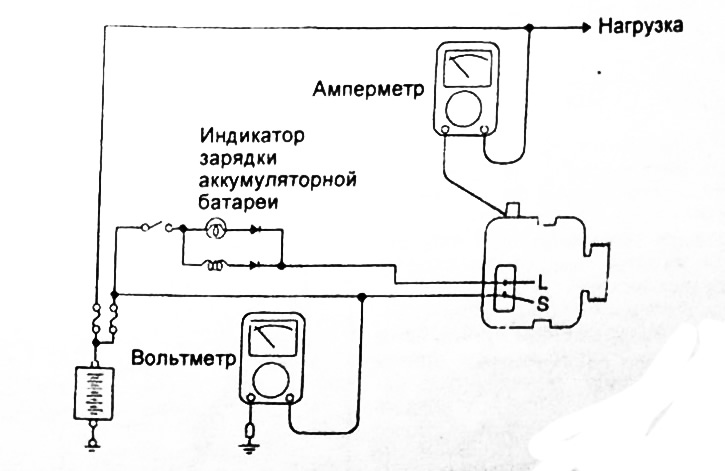

Схема для проверки регулируемого напряжения.
6. Подсоедините тахометр.
7. Вновь подсоедините провод к отрицательной клемме аккумуляторной батареи.
8. Оставьте капот открытым.
9. Запустите двигатель.
10. Поддерживая частоту вращения коленчатого вала двигателя 2500 об/мин, включайте и выключайте фары головного света и фонари наружного освещения, регулируя тем самым нагрузку на генератор таким образом, чтобы величина тока отдачи (показываемого на амперметре) была бы слегка выше 30 А. Постепенно снижайте частоту вращения коленчатого вала двигателя до тех пор, пока сила тока, показываемого на амперметре, не будет равной 30 А. Одновременно считайте показания вольтметра.
- Предельно допустимое значение — максимум 0,3 В
Примечание:
Если выходная мощность генератора высока и вам не удается включением нагрузки снизить показания амперметра до 30 А, то установите ток отдачи генератора 40А.
Предельно допустимое падение напряжения для тока отдачи 40 А составляет 0,4 В.
11. Если показания вольтметра превышают предельно допустимое значение, то, вероятно, возникла неисправность в цепи, идущей от клеммы "В" генератора. В этом случае следует проверить цепи между выводом "В" генератора и положительной клеммой аккумуляторной батареи (включая плавкую вставку). Если крепление провода к выводу генератора ослабло, или если изоляция проводов в жгуте поменяла свой цвет вследствие перегрева, то устраните неисправность и произведите повторную проверку.
12. После завершения проверки дайте двигателю поработать на холостом ходу.
13. Выключите все наружное освещение и затем выключите "зажигание" (положение ключа "OFF").
14. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
15. Отсоедините амперметр, вольтметр и тахометр.
16. Подсоедините штатный провод к выводу "В" генератора.
17. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Проверка тока отдачи генератора
Данная проверка определяет, соответствует ли ток отдачи генератора номинальному значению.
1. Перед проведением теста всегда проверяйте следующие моменты:
а) Установку генератора.
б) Аккумуляторную батарею.
Примечание: аккумуляторная батарея должна быть слегка разряженной. Нагрузка, создаваемая полностью заряженной батареей, не подходит для точного проведения данной проверки.
в) Натяжение ремня привода генератора.
г) Плавкие предохранители.
д) Отсутствие посторонних шумов при работе генератора.
2. Выключите "зажигание" (положение ключа "OFF").
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Отсоедините провод от вывода "В" генератора и подсоедините амперметр (постоянного тока с диапазоном измерения 0-100 А) последовательно между выводом "В" и проводом, отсоединенным от генератора. (Подсоедините провод "плюса" амперметра к выводу "В" генератора, а затем провод "минуса" амперметра к отсоединенному от генератора проводу.)
Внимание: запрещается использование зажимов (типа "крокодил") при подсоединении к электрической цепи. Соединения затягивайте болтами с гайками. В противном случае при плохом соединении (при использовании зажимов типа "крокодил") может произойти серьезная неисправность (или даже несчастный случай), вызванный большой силой тока.
Примечание: рекомендуется использовать амперметр с датчиком индуктивного типа ("токовыми клещами"), который позволяет производить измерение силы тока без отсоединения провода от вывода "В" генератора.
5. Сначала подсоедините провод "плюса" вольтметра (со шкалой измерения 0-20 В) к выводу "В" генератора, а затем подсоедините провод "минуса" вольтметра к заземлению.
6. Подсоедините тахометр.
7. Подсоедините отсоединенный ранее провод к отрицательной клемме аккумуляторной батареи.
8. Оставьте капот открытым.
9. Убедитесь, что напряжение, показываемое вольтметром, равно напряжению аккумуляторной батареи.
Примечание: если вольтметр показывает 0 В, то вероятной причиной является обрыв в цепи (в том числе плавкой вставки) между выводом "В" генератора и положительной клеммой аккумуляторной батареи.
10. Переключателем наружного освещения включите фары головного света, а затем запустите двигатель.
11. Сразу же после включения дальнего света фар и включения вентилятора отопителя на максимальную частоту вращения, увеличьте частоту вращения коленчатого вала двигателя до 2500 об/мин и считайте максимальное значение силы тока отдачи генератора (показываемое амперметром).
- Предельно допустимое значение — минимум 77 А
Примечание:
Номинальный ток отдачи указан в "Технических характеристиках генератора".
Так как после запуска двигателя сила тока, вырабатываемого аккумуляторной батареей, быстро падает. то процедуру по пункту "11" надо выполнить как можно быстрее, с тем, чтобы успеть измерить максимальное значение тока отдачи.
Величина тока отдачи будет зависеть от электрической нагрузки и температуры корпуса генератора.
Если во время проверки электрическая нагрузка будет мала, то указанное значение силы тока отдачи генератора не будет достигнуто, несмотря на то, что генератор исправен.
В подобных случаях для увеличения электрической нагрузки (для того, чтобы разрядить аккумуляторную батарею) включите на некоторое время дальний свет фар или подключите электросистему наружного освещения другого автомобиля, затем повторно выполните проверку.
Указанное значение силы тока отдачи генератора не может быть получено также в результате перегрева корпуса генератора или слишком высокой температуры окружающего воздуха. В таких случаях дайте генератору охладиться и повторно выполните проверку.
12. Показания амперметра должны быть выше предельно допустимого значения. Если показания амперметра ниже предельно допустимого значения, и при этом цепь вывода "В" генератора исправна, то снимите генератор с автомобиля и произведите его проверку на стенде.
13. После проверки дайте двигателю поработать на холостом ходу.
14. Выключите зажигание (положение "OFF" ключа замка зажигания).
15. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
16. Отсоедините амперметр, вольтметр и тахометр.
17. Подсоедините штатный провод к выводу "В" генератора.
18. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
Проверка регулируемого напряжения
Данная проверка определяет, правильно ли регулятор напряжения генератора управляет выходным напряжением генератора.
1. Перед началом проверки всегда проверяйте следующее:
а) Установку генератора.
б) Состояние аккумуляторной батареи (должна быть полностью заряжена).
в) Натяжение ремня привода генератора.
г) Плавкую вставку.
д) Отсутствие посторонних шумов при работе генератора.
2. Выключите зажигание (положение ключа "OFF").
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Подсоедините цифровой вольтметр.
5. С помощью жгута тестовых проводов для проверки генератора подсоедините вывод "S" генератора к "массе".
С помощью жгута проводов подсоедините провод "плюса" вольтметра к выводу "S" генератора, а затем надежно соедините провод "минуса" вольтметра с "массой" или подсоедините его к отрицательной клемме аккумуляторной батареи.
6. Отсоедините штатный провод от вывода "В" генератора.
7. Подсоедините провод "плюса" амперметра (постоянного тока с диапазоном измерения 0 - 100 А) к выводу "В" генератора, а провод "минуса" амперметра к отсоединенному штатному проводу.
8. Подсоедините тахометр.
9. Вновь подсоедините провод к отрицательной клемме аккумуляторной батареи.
10. Включите зажигание (положение ключа "ON") и проверьте, что вольтметр показывает напряжение аккумуляторной батареи.
Примечание: если вольтметр показывает 0 В, то вероятен обрыв в цепи между выводом "S" генератора и положительной клеммой аккумуляторной батареи (в том числе в плавкой вставке).
11. Выключите все освещение и дополнительное электрооборудование автомобиля.
12. Запустите двигатель.
13. Установите частоту вращения коленчатого вала двигателя, равную 2500 об/мин.
14. Считайте показания вольтметра, когда ток отдачи генератора составляет 10А или менее.
15. Если показания вольтметра соответствуют номинальным значениям регулируемого напряжения, приведенным в таблице, то регулятор напряжения исправен. Если же показания вольтметра не соответствуют диапазону номинальных значений, то неисправен либо регулятор напряжения, либо генератор.

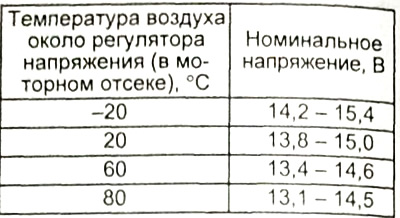

Таблица. Напряжение на выводе "S" генератора.
16. После окончания проверки дайте поработать двигателю на холостом ходу.
17. Выключите "зажигание" (положение ключа "OFF").
18. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
19. Отсоедините амперметр, вольтметр и тахометр.
20. Подсоедините штатный провод к выводу "В" генератора.
21. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
