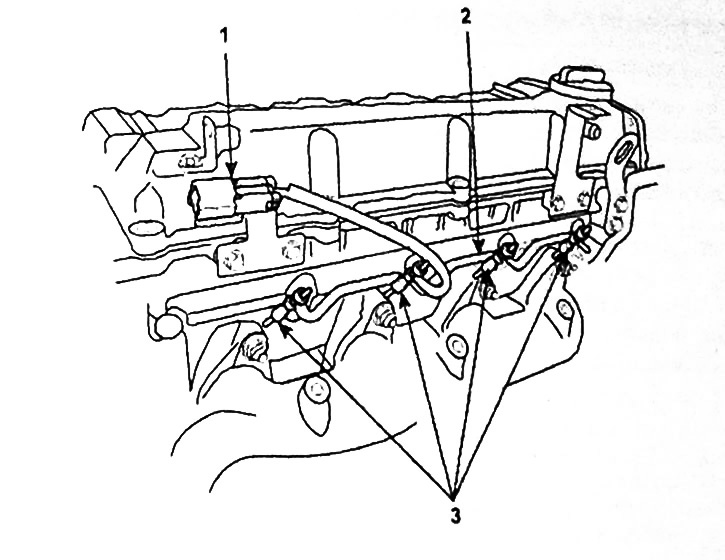

Система облегчения запуска (Kia Sorento EX)

Проверка работы системы

1. Проверьте, что напряжение аккумуляторной батареи находится в пределах 11 - 13 В.

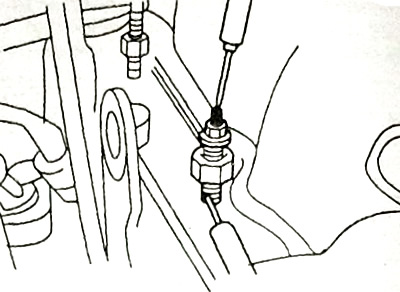

2. Подсоедините вольтметр между токовой шиной свечей накаливания и корпусом ("массой") свечи накаливания.



3. Измерьте напряжение в течение примерно 36 секунд (при температуре охлаждающей жидкости 20°C) после включения "зажигания" (положение ключа ключа "ON"). Двигатель не запускайте.

• Номинальное значение — 9-11 В

Кроме того, проверьте, что индикатор системы облегчения запуска загорелся примерно на 6 секунд сразу после включения "зажигания" (положение ключа "ON"), а затем погас.

Примечание: промежуток времени, в течение которого на свечи накаливания подается напряжение, сильно зависит от температуры охлаждающей жидкости двигателя.

4. Переведите ключ замка зажигания в положение "START" и снимите показания вольтметра.

Система функционирует нормально, если в течение 6 секунд при прокрутке коленчатого вала двигателя стартером и после завершения запуска напряжение соответствует номинальному значению (при температуре охлаждающей жидкости 20°C).

• Номинальное значение — 9 В или выше

Проверка реле системы облегчения запуска

1. Снимите крышку блока предохранителей в моторном отсеке.

2. Снимите реле системы облегчения запуска.

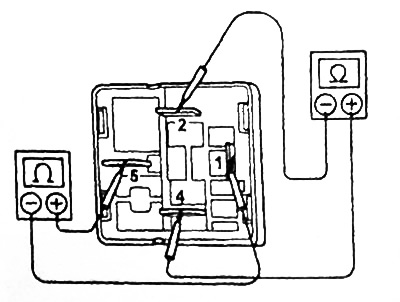

3. Проверьте состояние цепи между выводами реле.

а) С помощью омметра проверьте наличие замкнутой цепи между выводами "2" и "4" реле. Если цепь разомкнута, замените реле стартера.

б) С помощью омметра проверьте отсутствие замкнутой цепи между выводами "1" и "5" реле. Если цепь замкнута, замените реле стартера.

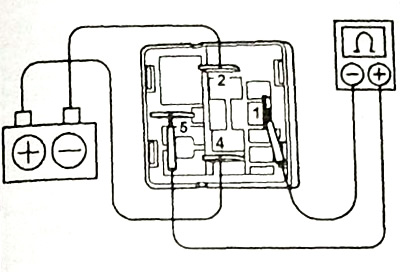

4. Проверьте работу реле стартера.

а) Подведите питание (напряжение аккумуляторной батареи) к выводам "4" (+) и "2" (-) реле.

б) С помощью омметра проверьте наличие замкнутой цепи между выводами реле "1" и "5". Если цепь разомкнута, замените реле стартера.



5. Установите реле системы облегчения запуска.



6. Установите крышку блока предохранителей в моторном отсеке.

Проверка свечей накаливания

1. Снимите свечи накаливания.

2. Проверьте свечу накаливания на отсутствие повреждений.

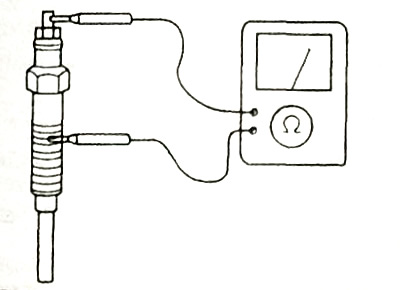

3. Измерьте сопротивление между выводом и корпусом свечи накаливания.

• Номинальное сопротивление — 0,25 Ом

Примечание: удалите замасленности со свечи накаливания до измерения сопротивления, поскольку это может отразится на результатах проверки.

4. Если измеренное сопротивление не соответствует номинальному значению, то замените свечу накаливания.

5. Установите свечу накаливания.
