Снятие
Внимание:
- Запрещается проводить ремонтные работы топливной системы при работающем двигателе, поскольку в системе поддерживается очень высокое давление (примерно 1350 бар).
- Перед началом выполнения работ с топливной системой подождите не менее 30 секунд после остановки двигателя.
- Будьте осторожны, не допускайте попадания посторонних частиц, пыли и грязи в отверстия каналов топливной системы, соблюдайте абсолютную чистоту при проведении ремонтных работ.
- Поскольку форсунка является прецизионным устройством, то после снятия топливной трубки высокого давления закройте штуцер форсунки колпачком, чтобы не допустить попадание посторонних частиц, пыли и грязи, которые могут привести к выводу форсунки из строя и ее дорогостоящей замене.
1. Поверните ключ замка зажигания в положение "OFF" (ВЫКЛ).
2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
3. Снимите шумозащитный кожух двигателя.
4. Снимите топливные трубки высокого давления.

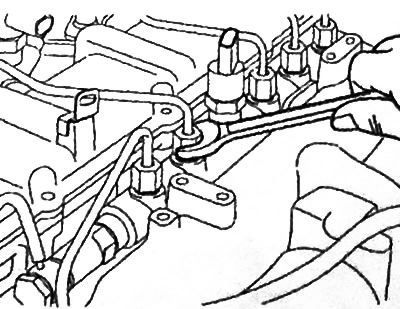

Выполните операции снятия деталей по пунктам "5" - "10", приведенных в разделе "Форсунки".
5. Снимите трубку подачи топлива.

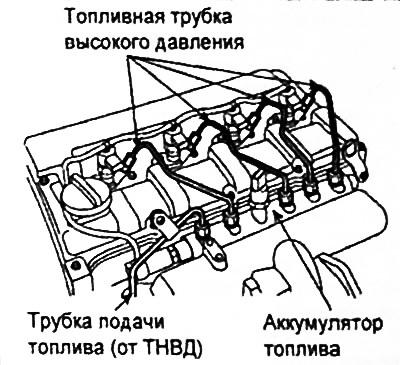

Выполните операции снятия деталей по пунктам "4" - "9", приведенных в разделе "Топливный насос высокого давления".

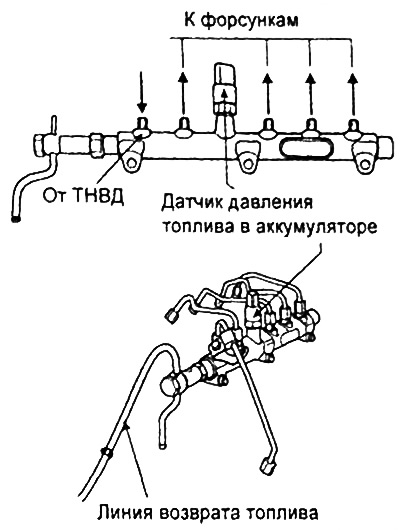

6. Отсоедините разъем датчика давления топлива в аккумуляторе.
7. Отсоедините трубку линии возврата топлива от аккумулятора топлива.

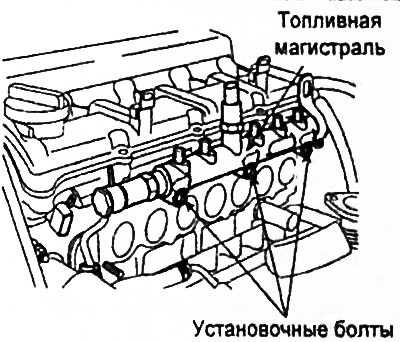

8. Отверните три болта крепления и снимите аккумулятор топлива.
Установка
Внимание:
При замене аккумулятора топлива необходимо одновременно заменять топливные трубки высокого давления и трубку подачи топлива.
Перед установкой нанесите небольшое количество чистого топлива на уплотняющие поверхности в соединениях с форсунками, топливными трубками высокого давления, трубкой подачи топлива, ТНВД и аккумулятором топлива.
1. Установите аккумулятор топлива и затяните болты его крепления номинальным моментом.
- Момент затяжки — 15-21 Нм
2. Подсоедините трубку линии возврата топлива к аккумулятору топлива.
3. Подсоедините разъем датчика давления топлива в аккумуляторе.
4. Установите трубку подачи топлива.
а) Снимите заглушки с аккумулятора топлива и ТНВД.
б) Предварительно (от руки) затяните гайки крепления трубки подачи топлива.
Примечание: нанесите небольшое количество чистого топлива на уплотняющие поверхности в соединениях трубки подачи топлива к ТНВД и аккумулятору топлива.
в) Затяните гайки крепления трубки подачи топлива номинальным моментом.
- Момент затяжки — 25- 29 Нм
5. Установите топливные трубки высокого давления.
а) Снимите заглушку со штуцера форсунки и отверстия под установку топливной трубки в аккумуляторе топлива.
б) Предварительно (от руки) затяните гайки крепления топливных трубок высокого давления.
в) Затяните гайки крепления топливной трубки высокого давления номинальным моментом.
- Момент затяжки — 25- 29 Нм
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
7. Запустите двигатель и проверьте топливную систему на отсутствие утечек топлива.
8. Установите шумозащитный кожух двигателя.
