- Диаметр опорной шейки распределительного вала — 29,964 - 29.980 мм

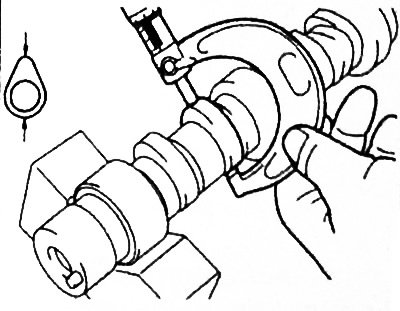

2. Проверьте выступающую часть кулачков распределительного вала на отсутствие повреждения. Если кулачки вала повреждены или их износ превышает допустимую величину, то замените распределительный вал.
Высота кулачков распределительного вала:
Левый вал:
Номинальное значение:
- Впускной — 40,163 мм
- Выпускной — 40,043 мм
Предельно допустимое значение:
- Впускной — 39,663 мм
- Выпускной — 39,543 мм
Правый вал:
Номинальное значение:
- Впускной — 39,782 мм
- Выпускной — 40,456 мм
Предельно допустимое значение:
- Впускной — 39,282 мм
- Выпускной — 39,956 мм
3. Проверьте поверхность тыльной части кулачков распределительного вала на отсутствие повреждения или значительного износа, и при необходимости замените вал

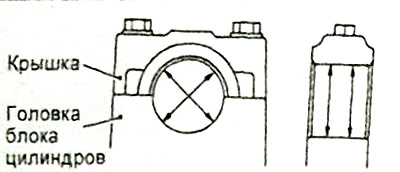

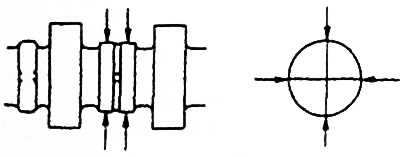

4. Проверьте состояние постели распределительного вала (отсутствие повреждения) и масляный зазор в подшипниках распределительного вала Если износ постели распределительного вала и/или крышек подшипников превышает допустимую величину, то замените постель распределительного вала или крышки подшипников распределительного вала.
Зазор в подшипниках распределительного вала:
- Номинальное значение — 0,05 - 0,08 мм
- Предельно допустимое значение — 0,13 мм
 |
 |
5. Измерьте осевой зазор распределительного вала и. если измеренное значение превышает верхнюю границу номинальных значений, то замените распределительный вал. При необходимости, замените крышки подшипников и постель распределительного вала.
- Номинальное значение — 0,10-0,20 мм

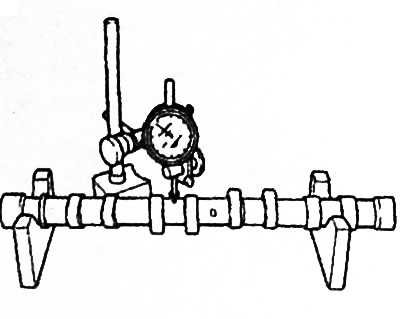

6. Установите распределительный вал на опоры (на крайние опорные шейки). Измерьте биение вала по средней шейке. Если биение превышает предельно допустимое значение, то замените распределительный вал.
Биение распределительного вала:
- Номинальное значение — менее 0,02 мм
- Предельно допустимое значение — 0,08 мм
