Снятие и установка

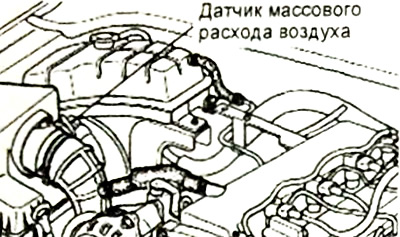

1. Отсоедините разъем датчика массового расхода воздуха.
2. Отсоедините впускной воздуховод от воздушного фильтра.
3. Снимите впускной воздушный шланг, отсоединив его со стороны воздушного фильтра и турбокомпрессора.
4. Снимите крышку воздушного фильтра и извлеките фильтрующий элемент.
5. Отверните болты крепления корпуса воздушного фильтра и снимите корпус.
Проверка
1. Проверьте впускной воздушный шланг, корпус и крышку воздушного фильтра на отсутствие повреждений.
2. Проверьте впускной воздуховод на отсутствие повреждений.
3. Проверьте фильтрующий элемент воздушного фильтра.
Примечание: операция проверки фильтрующего элемента воздушного фильтра приведена в главе "Техническое обслуживание и общие процедуры проверок и регулировок".
Установка
Установите воздушный фильтр в сборе в порядке, обратном снятию.
- Моменты затяжки болтов крепления корпуса воздушного фильтра — 8-10 Нм

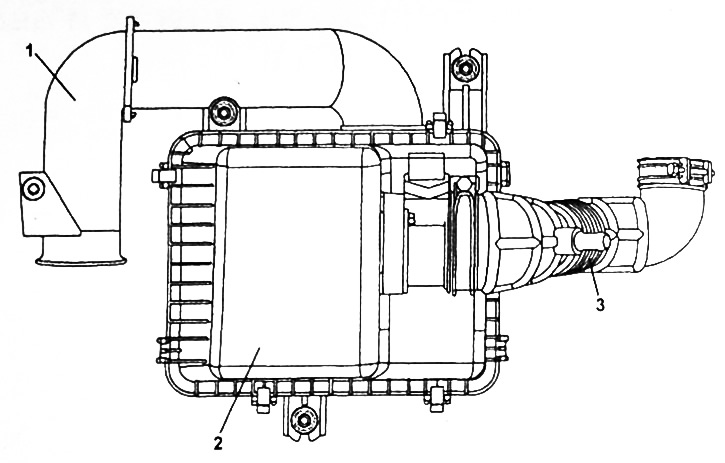

Воздушный фильтр.
1 - впускной воздуховод,
2 - воздушный фильтр в сборе,
3 - впускной воздушный шланг.
