Снятие

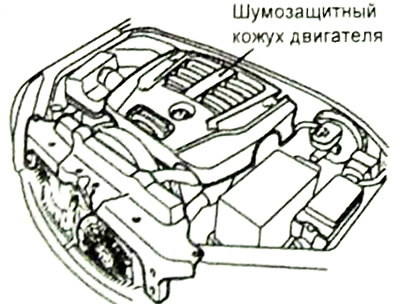

1. Снимите шумозащитный кожух двигателя.
2. Отсоедините провод сначала от отрицательной, а затем от положительной клемм аккумуляторной батареи.

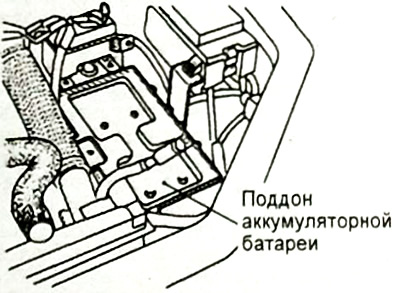

3. Снимите аккумуляторную батарею и ее поддон.

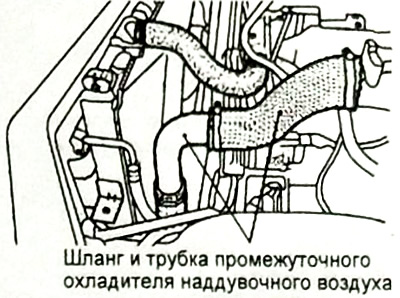

4. Отсоедините шланг и трубку промежуточного охладителя наддувочного воздуха со стороны впускного коллектора.

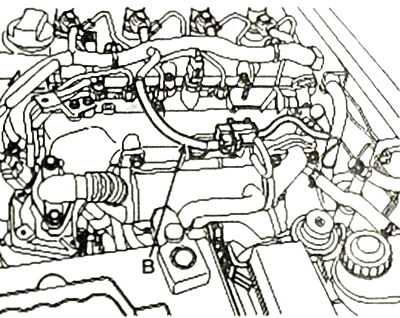

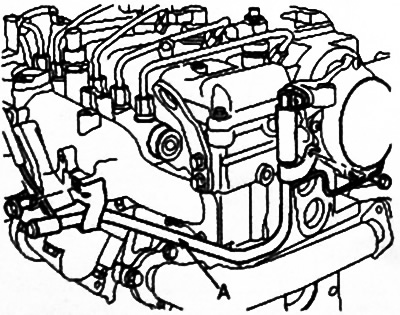

5. Снимите вакуумную трубку (А) и вакуумный шланг (В).
 |
 |

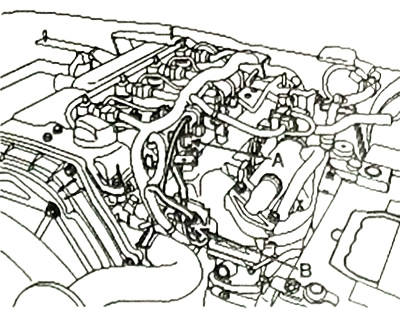

6. Отсоедините разъем датчика температуры охлаждающей жидкости (В) и снимите кронштейн трубки подачи топлива (А).

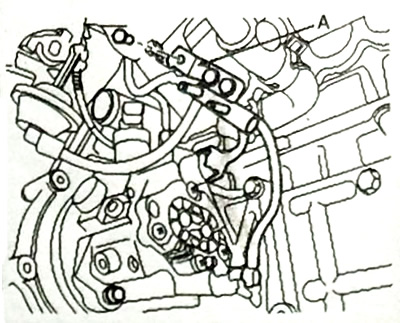

7. Снимите кронштейн крепления топливного шланга (А).

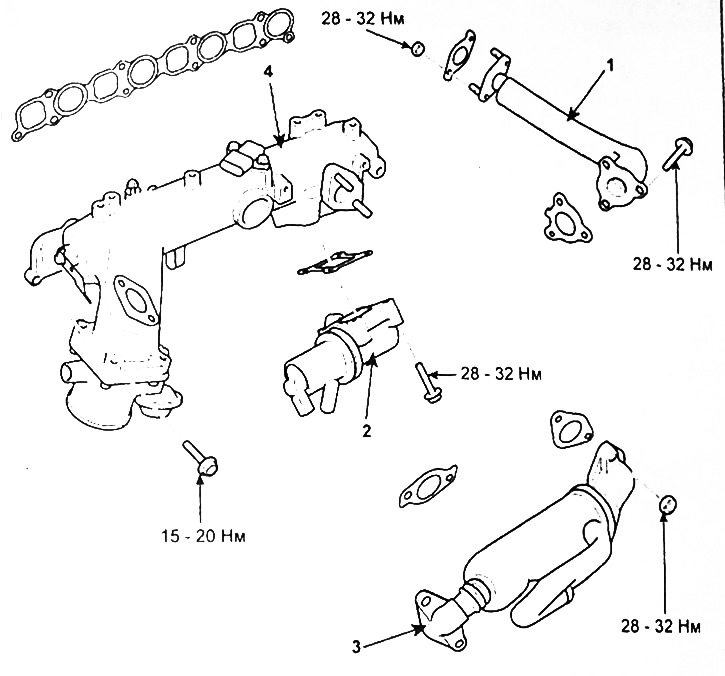

Впускной коллектор.
1 - трубка системы рециркуляции ОГ,
2 - клапан системы рециркуляции ОГ,
3 - охладитель системы рециркуляции ОГ,
4 - впускной коллектор.

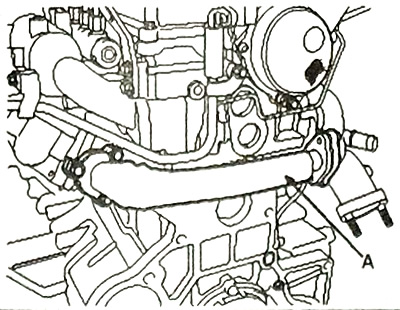

8. Отверните болты крепления и снимите трубку системы рециркуляции ОГ (А).
- Момент затяжки — 28-32 Нм

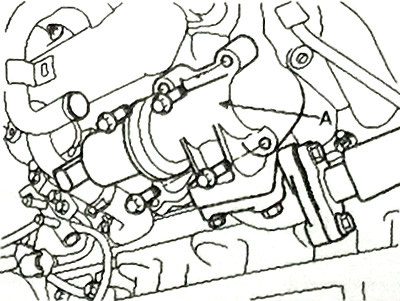

9. Снимите клапан системы рециркуляции ОГ (А) со впускного коллектора.
- Момент затяжки — 28-32 Нм

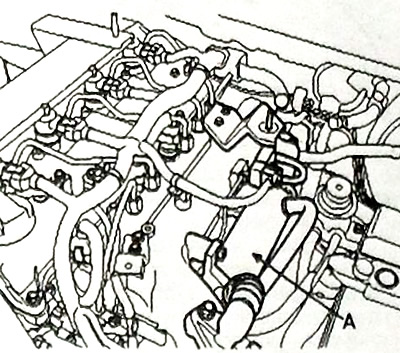

10. Отверните болты крепления и снимите охладитель системы рециркуляции ОГ.
- Момент затяжки — 28- 32 Нм
11. Отверните болты крепления впускного коллектора, затем снимите впускной коллектор и прокладку.
Проверка
1. Проверьте все детали, включая воздушные шланги, на отсутствие повреждений, трещин и деформации, при обнаружении таковых, замените деталь. При необходимости, очистите детали.
Внимание: при очистке не допускай-те попадания посторонних частиц в отверстия каналов рубашки охлаждение двигателя.
2. С помощью поверочной линейки и набора щупов измерьте неплоскостность привалочной поверхности головки цилиндров, а также привалочные плоскости впускного коллектора. Неплоскостность привалочной поверхности:
- Номинальная — 0,15 мм
- Предельно допустимая — 0,30 мм
Установка
1. Установка деталей производится в порядке, обратном снятию.
2. При установке деталей обратите внимание на операцию по установке впускного коллектора.
Примечание: при установке впускного коллектора замените прокладку новой.

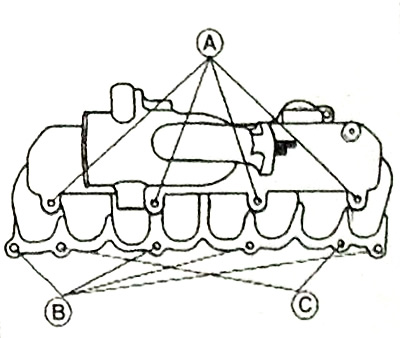

Внимание: длина болтов отличается в зависимости от места установки, не перепутайте места расположения болтов.

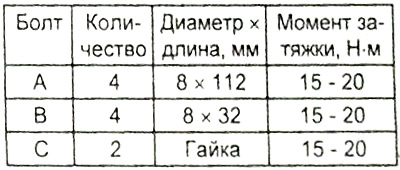

Таблица. Размеры болтов.
 |
 |
