Оглавление: Общая информация ⇣ Проверка датчика ⇣
Общая информация

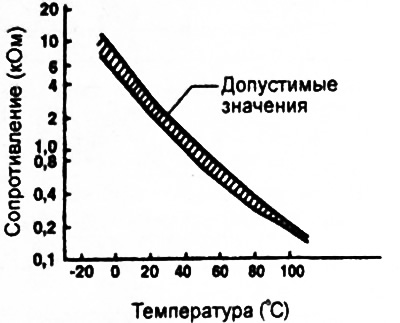

Датчик температуры охлаждающей жидкости установлен в канале рубашки охлаждения головки цилиндров. Он определяет температуру охлаждающей жидкости двигателя и передает сигнал в электронный блок управления двигателем. Датчик представляет собой термистор, чувствительный к изменению температуры. Сопротивление датчика уменьшается с возрастанием температуры охлаждающей жидкости двигателя. Электронный блок управления двигателем на основе напряжения сигнала датчика оценивает температур охлаждающей жидкости и вносит необходимые корректировки в работу топливной системы.
Проверка датчика
1. Слейте охлаждающую жидкость.

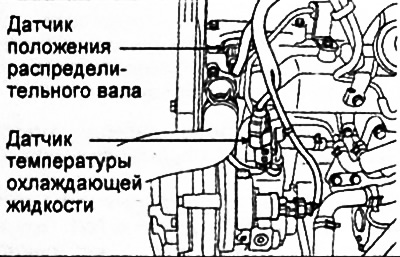

2. Отсоедините разъем датчика, затем снимите датчик температуры охлаждающей жидкости.

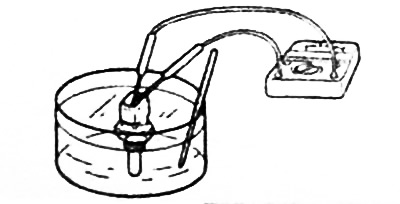

3. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между указанными выводами разъема датчика.
- Датчик температуры охлаждающей жидкости — "3" ("масса") и "1" (сигнал)
- Датчик указателя температуры охлаждающей жидкости — "3" ("масса") и "2" (сигнал)

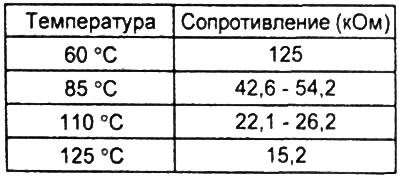

Таблица. Номинальные значения. Датчик указателя температуры охлаждающей жидкости.

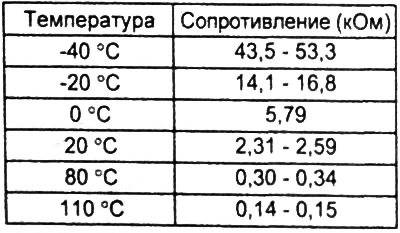

Датчик температуры охлаждающей жидкости.
 |
 |
3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.
4. Установите датчик температуры охлаждающей жидкости.
а) Нанесите на резьбовую часть датчика указанный герметик.
- Герметик — LOCTITE 962Т, Three Bond №1324 или равнозначный
б) Установите датчик температуры охлаждающей жидкости на место и затяните его номинальным моментом затяжки.
- Момент затяжки — 20 -40 Нм
в) Надежно подсоедините разъем датчика.
5. Залейте охлаждающую жидкость.
6. Запустите двигатель и проверьте отсутствие утечек.

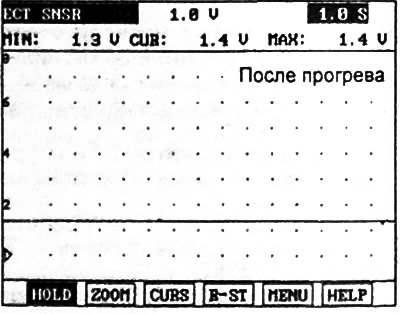

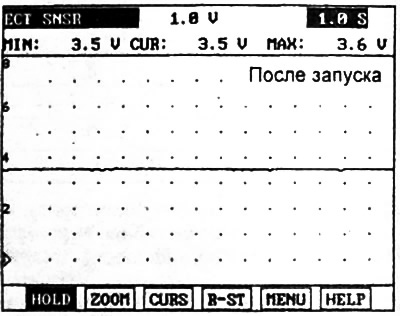

Проверка датчика температуры охлаждающей жидкости с помощью осциллографа
Примечание: убедитесь, что сигнал датчика ровный, без внезапных изменений.
 |
 |
