Общая информация

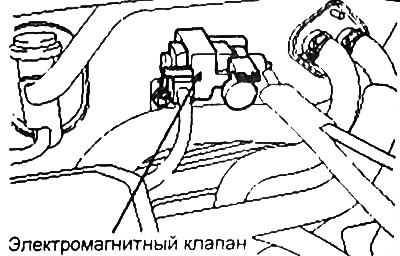

Электромагнитный клапан системы изменения положения лопаток управляет системой изменения геометрии (положения лопаток) турбокомпрессора. Электронный блок управления двигателем, получая данные от датчика положения коленчатого вала, форсунок, датчика температуры охлаждающей жидкости, датчика температуры наддувочного воздуха, датчика давления наддува и датчика атмосферного давления (встроенного в электронный блок управления), в сумме определяющим нагрузку на двигатель и условия его работы, производит вычисления оптимального положения лопаток и подает сигнал на электромагнитный клапан системы изменения положения лопаток. Электромагнитный клапан, в свою очередь, посредством создаваемого разрежения управляет приводом системы изменения положения лопаток, шток которого связан рычагом управления положением лопаток.
Проверка работы клапана
1. Отсоедините разъем электромагнитного клапана системы изменения положения лопаток.
2. Подсоедините провода от клемм аккумуляторной батареи к выводам разъема клапана системы изменения положения лопаток и убедитесь в том, что слышен звук срабатывания клапана (щелчок).
Внимание: обмотка клапана может быть повреждена, если подача питания от аккумуляторной батареи на выводы разъема клапана будет осуществляться более 10 секунд.
Проверка сопротивления между выводами разъема клапана
1. Отсоедините разъем электромагнитного клапана системы изменения положения лопаток.
2. Измерьте сопротивление между выводами разъема клапана.
- Номинальное значение (при 20°C) — 14,7-16,1 Ом
3. Если измеренная величина сопротивления не соответствует номинальному значению, то замените электромагнитный клапан.
4. Подсоедините разъем электромагнитного клапана системы изменения положения лопаток.
