Общая информация

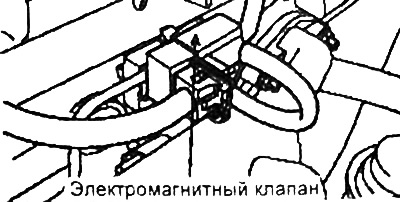

Электромагнитный клапан управляет дроссельной заслонкой, которая, в свою очередь, служит для увеличения степени рециркуляции ОГ путем снижения повышенного давления во впускном коллекторе. Регулирование дроссельной заслонкой осуществляется только на малых скоростных режимах.
Проверка работы клапана
1. Отсоедините разъем электромагнитного клапана системы изменения положения лопаток.
2. Подсоедините провода от клемм аккумуляторной батареи к выводам разъема клапана системы изменения положения лопаток и убедитесь в том, что слышен звук срабатывания клапана (щелчок).
Внимание: обмотка клапана может быть повреждена, если подача питания от аккумуляторной батареи на выводы разъема клапана будет осуществляться более 10 секунд.
Проверка сопротивления между выводами разъема клапана
1. Отсоедините разъем электромагнитного клапана управления дроссельной заслонкой.
2. Измерьте сопротивление между выводами разъема клапана.
- Номинальное значение (при 20°C) — 28,3-31,1 Ом
3. Если измеренная величина сопротивления не соответствует номинальному значению, то замените электромагнитный клапан.
4. Подсоедините разъем электромагнитного клапана управления дроссельной заслонкой.
