Снятие
1. Слейте охлаждающую жидкость отвернув сливную пробку радиатора.
Примечание:
Для ускорения слива охлаждающей жидкости снимите крышку радиатора.

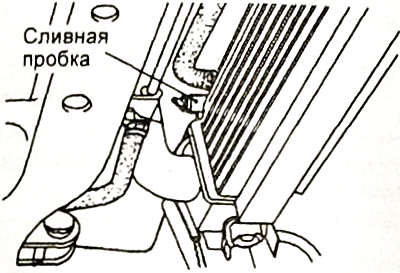

Во избежание ожогов не снимайте крышку радиатора или крышку расширительного бачка на горячем двигателе, так как жидкость и пар находятся под давлением.
2. Отсоедините подводящую трубу системы охлаждения от насоса охлаждающей жидкости.
3. Снимите ремень привода генератора и шкив насоса охлаждающей жидкости.
4. Снимите крышки ремня привода ГРМ, ремень привода ГРМ и ролик натяжителя ремня привода ГРМ.
5. Отверните болты крепления насоса охлаждающей жидкости, затем снимите регулировочную планку генератора.
6. Снимите насос охлаждающей жидкости в сборе с блока цилиндров.
Проверка
1. Проверьте насос на отсутствие трещин, повреждения или износа. При необходимости замените насос охлаждающей жидкости в сборе.

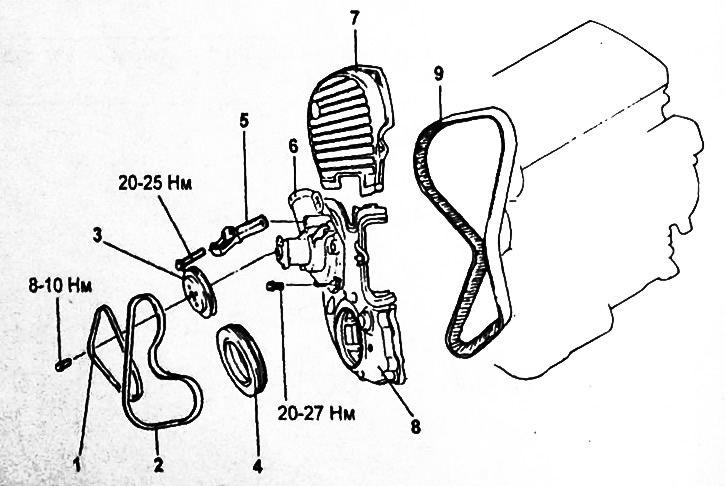

Насос охлаждающей жидкости.
1 - ремень привода генератора,
2 - ремень привода насоса гидроусилителя рулевого управления,
3 - шкив насоса охлаждающей жидкости,
4 - шкив коленчатого вала,
5 - регулировочная планка генератора,
6 - насос охлаждающей жидкости,
7 - верхняя крышка ремня привода ГРМ,
8 - нижняя крышка ремня привода ГРМ,
9 - ремень привода ГРМ.

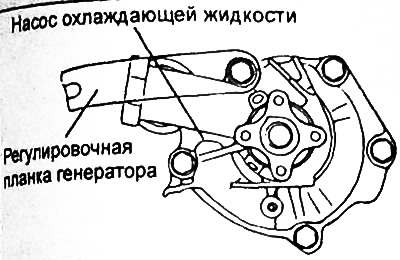

2. Проверьте подшипник на отсутствие повреждения, повышенного шума при работе и медленного вращения, и замените насос охлаждающей жидкости в сборе, если необходимо.
3. Проверьте насос на отсутствие утечек охлаждающей жидкости. Если имеются утечки охлаждающей жидкости, то узел сальника неисправен. Замените насос охлаждающей жидкости в сборе.
Установка
1. Удалите остатки старой прокладки с привалочных поверхностей насоса охлаждающей жидкости и блока цилиндров.

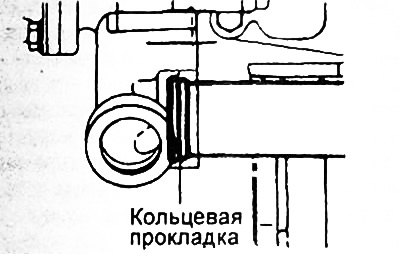

2. Установите новую кольцевую прокладку в канавку на передней части подводящей трубы системы охлаждения, затем нанесите на прокладку немного воды или охлаждающей жидкости. Не наносите консистентную смазку или масло.
3. Установите насос охлаждающей жидкости вместе с новой прокладкой и затяните болты крепления насоса к блоку цилиндров номинальным моментом.

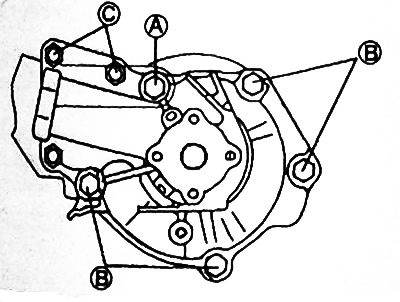

Моменты затяжки:
- Болт "А" — 20 - 27 Нм
- Болт "В" − 12-15 Нм
- Болт "С" — 19 - 28 Нм
4. Установите натяжитель ремня привода ГРМ и ремень привода ГРМ. Отрегулируйте натяжение ремня привода ГРМ, затем установите крышки ремня.
5. Установите шкив насоса охлаждающей жидкости и ремень привода генератора, затем отрегулируйте натяжение ремня.
6. Заполните систему охлаждения охлаждающей жидкостью.
7. Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости.
