Примечание:
Настраивайте тестер с помощью ручки подстройки, одновременно наблюдая за сигналом.

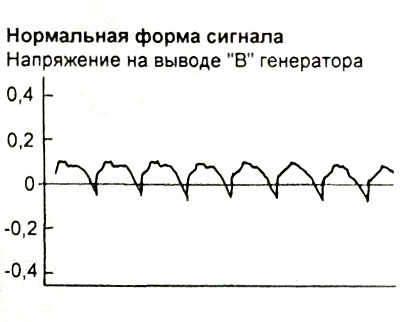

Наблюдения проводятся при базовой частоте вращения коленчатого вала двигателя.

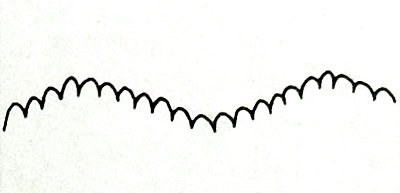

Кривая напряжения на выводе "В" генератора может изменяться волнообразно, как показано на рисунке. Данная форма сигнала напряжения возникает, когда регулятор напряжения регулирует выходное напряжение генератора в соответствии с изменением электрической нагрузки генератора, это является нормальным явлением при работе генератора.

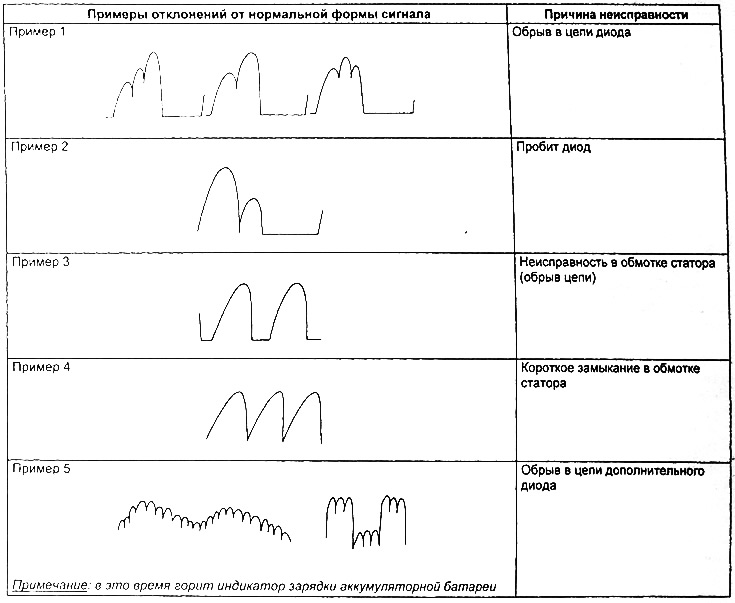

Примеры отклонений от нормальной формы сигнала
Примечание:
Идентификация отклонений от нормальной формы сигнала выходного напряжения генератора упрощается при большом токе отдачи генератора (регулятор напряжения не работает; например, можно производить наблюдение формы сигнала выходного напряжения при включенных фарах головного света).
Проверьте, горит или нет индикатор зарядки аккумуляторной батареи. Так же проверьте всю систему зарядки.
