Оглавление: Снятие и установка ⇣ Проверка ⇣
Снятие и установка
Примечание: при снятии деталей руководствуйтесь рисунком "Снятие и установка выпускного коллектора".
1. Отсоедините провода от клемм аккумуляторной батареи, затем снимите аккумуляторную батарею.
2. Снимите шумозащитный кожух двигателя.
3. Снимите воздушный фильтр в сборе.
4. Отсоедините разъем кислородного датчика, затем снимите датчик.

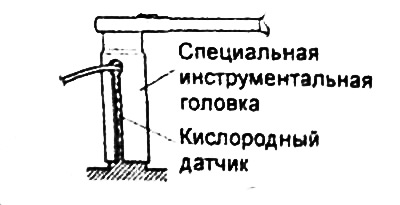

Во избежание повреждения проводки датчика используйте для его снятия специальную инструментальную головку.

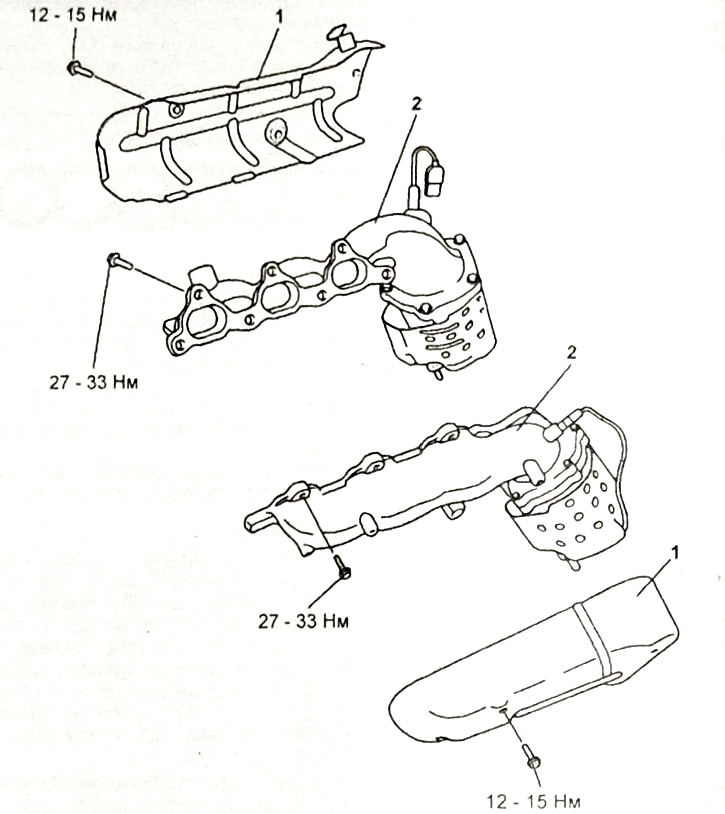

Снятие и установка выпускного коллектора (двигатель G6CU).
1 - теплозащитный кожух,
2 - выпускной коллектор.

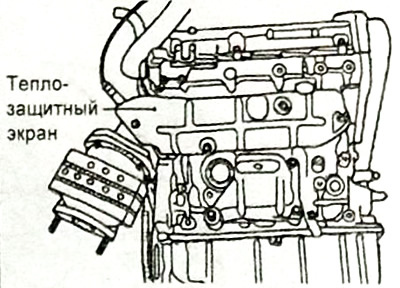

4. Снимите теплозащитный экран выпускного коллектора.
- Момент затяжки — 12-15 Нм
5. Отверните гайки крепления, затем снимите выпускной коллектор в сборе и прокладку с головки блока цилиндров.
- Момент затяжки — 27 - 33 Нм
6. Установка деталей производится в порядке, обратном снятию.
Примечание: всегда устанавливайте только новую прокладку выпускного коллектора.
Проверка
1. Проверьте выпускной коллектор на отсутствие трещин и повреждений.
2. Проверьте состояние прокладки выпускного коллектора.
3. Проверьте каталитический нейтрализатор на отсутствие повреждения и деформации.

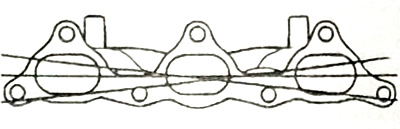

4. С помощью прецизионной линейки и плоского щупа измерьте коробление (неплоскостность) привалочной поверхности выпускного коллектора.
Неплоскостность привалочной поверхности:
- Номинальная — меньше 0,15 мм
- Предельно допустимая — 0,30 мм
