Проверка распределительного вала

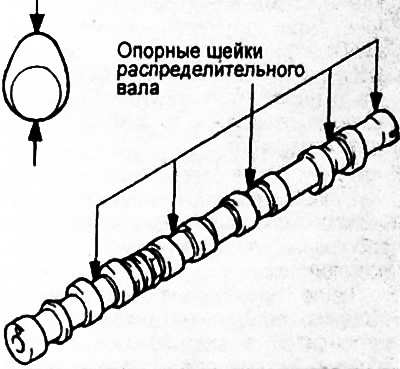

1. Проверьте шейки распределительного вала на отсутствие износа. Если шейки вала значительно изношены, то замените распределительный вал.
- Диаметр опорной шейки распределительного вала — 26 мм
2. Проверьте выступающую часть кулачков распределительного вала на отсутствие повреждения. Если кулачки вала повреждены или их износ превышает допустимую величину, то замените распределительный вал.
Высота кулачков распределительного вала:
Номинальное значение:
- Впускной — 35,493 мм
- Выпускной — 35,204 мм
Предельно допустимое значение:
- Впускной — 34,993 мм
- Выпускной — 34,704
3. Проверьте поверхность тыльной части кулачков распределительного вала на отсутствие повреждения или значительного износа, и при необходимости замените вал.

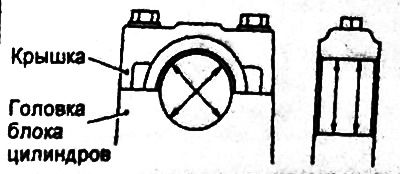

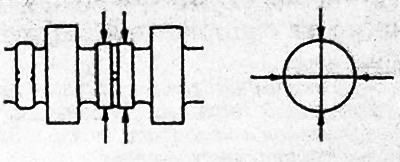

4. Проверьте состояние постели распределительного вала (отсутствие повреждения) и масляный зазор в подшипниках распределительного вала. Если износ постели распределительного вала и/или крышек подшипников превышает допустимую величину, то замените головку блока цилиндров в сборе или крышки подшипников распределительного вала.
Зазор в подшипниках распределительного вала:
- Номинальное значение — 0,040-0,076 мм
- Предельно допустимое значение — 0,1 мм
 |
 |

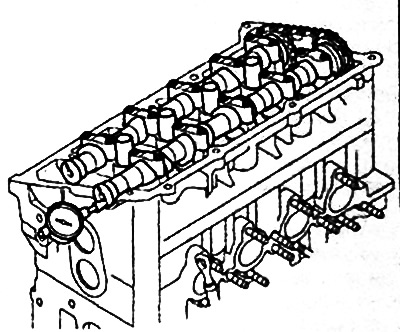

5. Измерьте осевой зазор распределительного вала и, если измеренное значение превышает верхнюю границу диапазона номинальных значений, то замените распределительный вал. При необходимости, замените крышки подшипников и головку блока цилиндров.
- Номинальное значение — 0,10 - 0,15 мм
Проверка сальника распределительного вала
1. Проверьте рабочую кромку сальника на отсутствие износа. Если рабочая кромка изношена, то замените сальник.
2. Проверьте состояние поверхности распределительного вала, контактирующей с рабочей кромкой сальника. Если поверхность вала изношена, то замените распределительный вал.
