Ремонт (замена поршневого пальца)
1. С помощью специальных инструментов выполните разборку и сборку узла поршня и шатуна.
2. Поршневой палец запрессован в верхнюю головку шатуна, и поршень скользит по нему при определенной температуре.

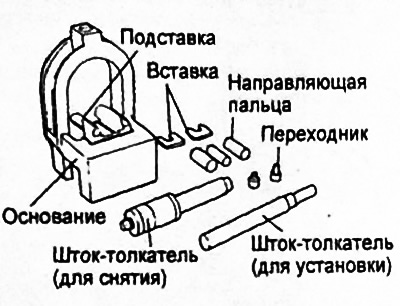

3. Набор специальных инструментов состоит из основания с подставкой и вставками, направляющих, переходников, штока-толкателя для снятия и штока-толкателя для установки. При снятии или установке поршневого пальца поршень удерживается на основании приспособления. Направляющие приспособления облегчают позиционирование поршневого пальца при его снятии и установке, когда шатун опирается на вставки подставки.

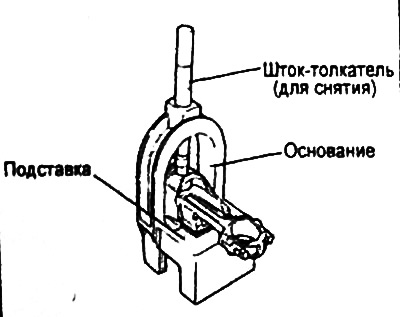

4. Для снятия поршневого пальца уложите поршень на основание и расположите шатун на вставке подставки. Вставьте шток-толкатель (для снятия) через дугу верхней части основания в поршневой палец и извлеките палец с помощью пресса.
5. При установке нового пальца необходимо установить соответствующую вставку подставки для поддержки шатуна.

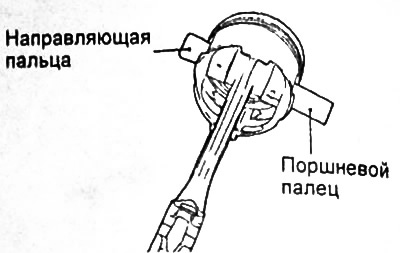

6. Расположите верхнюю головку шатуна внутри поршня. С одной стороны поршня вставьте соответствующую направляющую через поршень и шатун, затем слегка осадите направляющую от руки, чтобы она удерживалась поршнем. С другой стороны поршня вставьте поршневой палец и уложите вместе поршень и шатун на основание приспособления так, чтобы направляющая пальца была снизу.
Примечание: направляющая необходима для центрирования шатуна относительно бобышек поршня. Если сборка выполнена правильно, то направляющая пальца будет стоять точно по центру отверстия дуги верхней части основания и касаться вставки подставки. Если используется направляющая пальца неправильного размера, то поршень (й шатун) и поршневой палец не будут находиться на одной оси с отверстием основания.
 |
 |

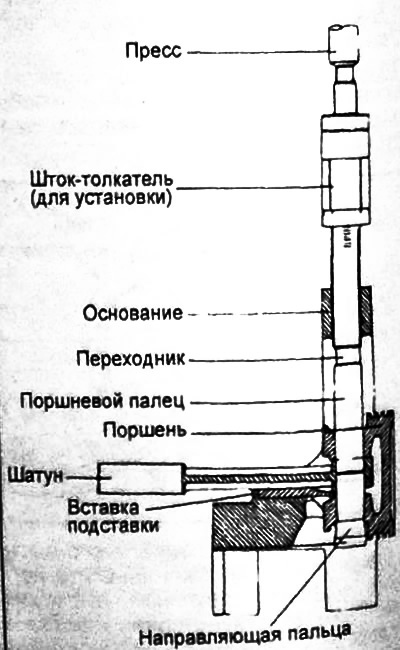

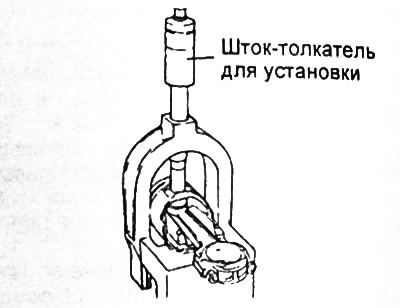

7. Вставьте шток-толкатель (для установки) через отверстие дуги верхней части основания до упора в переходник на поршневом пальце и с помощью гидравлического пресса заведите палец в поршень и верхнюю головку шатуна. Продолжайте запрессовку до момента, когда направляющая пальца упадет снизу основания и шток-толкатель упрется в дугу верхней части основания.
Внимание: не превышайте предельно допустимого усилия при запрессовке поршневого пальца в момент, когда шток-толкатель упрется в дугу верхней части основания.
- Предельно допустимое усилие при запрессовке — 12500±5000 Н
Сборка и установка

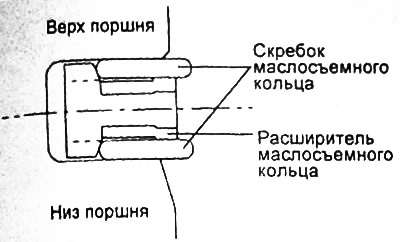

1. Установите расширитель маслосъемного кольца.

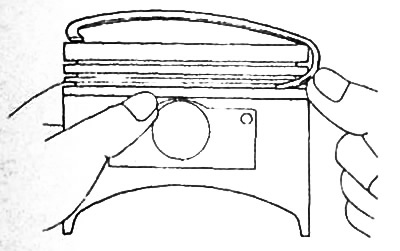

2. Установите верхний скребок маслосъемного кольца. Для установки скребка сначала установите один конец скребка между расширителем и канавкой поршня, затем, удерживая конец скребка, нажимайте пальцем на скребок, чтобы завести его в канавку, как показано на рисунке.
Внимание: не применяйте экспандер поршневых колец при установке скребков маслосъемного кольца.
3. Установите нижний скребок маслосъемного кольца в соответствии с процедурой, приведенной в пункте "2".
4. Нанесите моторное масло на поршень и канавки поршня под кольца по всей окружности.

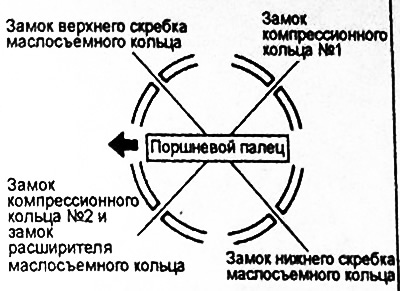

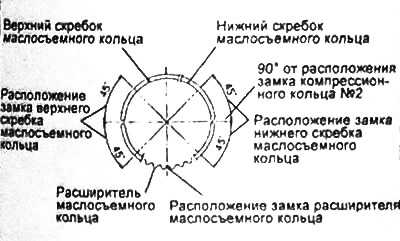

Примечание: убедитесь, что замки скребков и расширителей маслосъемных колец расположены, как показано на рисунке.

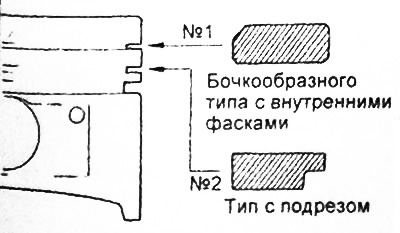

5. С помощью экспандера поршневых колец установите компрессионное кольцо №2.
6. Установите компрессионное кольцо №1.
7. Расположите замки колец как можно Дальше друг от друга. Убедитесь, что замок какого-либо кольца не находится на оси поршневого пальца или на перпендикулярном данной оси направлении.

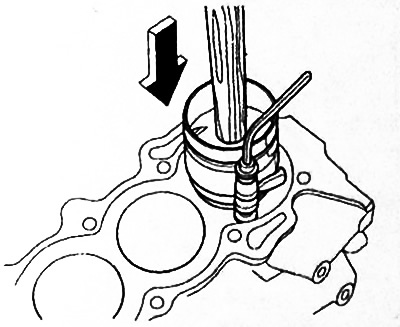

8. С помощью специального приспособления надежно зафиксируйте поршневые кольца на поршне перед установкой поршня в сборе в цилиндр.
9. Установите верхние вкладыши подшипников в шатуны.
10. Установите нижние вкладыши подшипников в крышки шатунов.

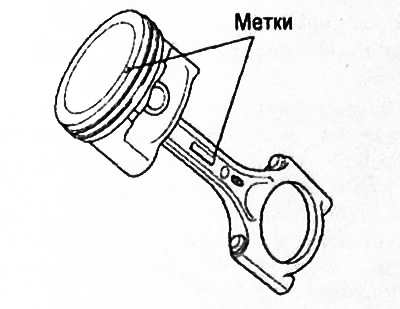

11. При установке убедитесь, что "передняя" метка на поршне и "передняя" идентификационная метка на шатуне направлены к передней части двигателя (к ремню привода ГРМ).
12. При установке крышки шатуна убедитесь, что метки номера цилиндра (сделанные при разборке) на шатуне и крышке шатуна совпали. При установке нового шатуна убедитесь, что фиксирующие пазы вкладышей в крышке шатуна и шатуне расположены с одной стороны.
13. При сборке болты крепления крышек шатунов следует затягивать следующим образом:
а) Нанесите масло на резьбу гаек крепления и места контакта гаек и болтов с шатуном.
б) Затяните гайки болтов крепления крышек шатунов номинальным моментом затяжки
- Момент затяжки — 20 Нм + 90°
Внимание:
Не устанавливайте повторно бывшие в эксплуатации (снятые при разборке) болты крепления крышек шатунов.
При установке новых болтов крепления крышек шатунов не затягивайте их более трех раз.

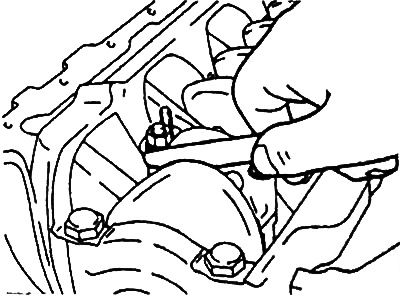

14. Проверьте боковой зазор между нижней головкой шатуна и соответствующей щекой коленчатого вала.
- Номинальное значение — 0,10-0,25 мм
- Предельно допустимое значение — 0,40 мм
