Ремень привода ГРМ — снятие (Kia Sorento EX)

Снятие

1. Перед началом снятия деталей выполните следующие операции:

а) Снимите шумозащитный кожух двигателя.

б) Снимите защитный кожух картера двигателя (если установлен) для обеспечения доступа к двигателю снизу.

в) Слейте охлаждающую жидкость, если предстоит отсоединение трубопроводов системы охлаждения.

г) Снимите воздушный фильтр в сборе.

д) Снимите аккумуляторную батарею и ее поддон.

е) При необходимости, снимите электровентилятор радиатора и электровентилятор конденсатора кондиционера в сборе.

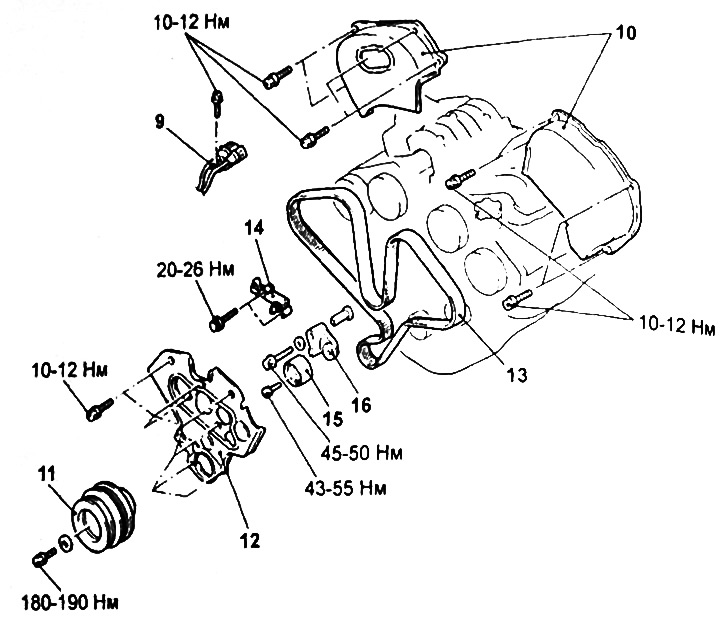

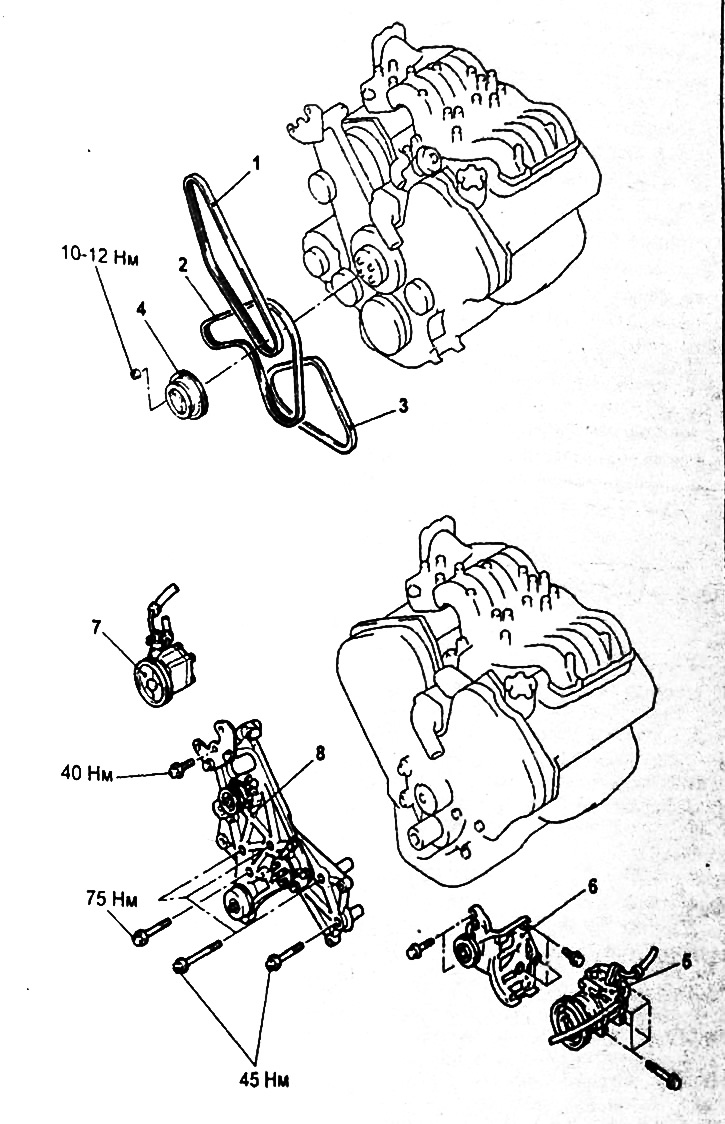

2. Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие и установка ремня привода ГРМ".

3. При снятии деталей обратите внимание на операции, приведенные в пунктах "4" - "6" данного подраздела.

4. Снятие насоса гидроусилителя рулевого управления в сборе и компрессора кондиционера в сборе.

Снимите насос гидроусилителя рулевого управления в сборе и компрессор кондиционера в сборе с двигателя вместе с подсоединенными к ним шлангами.

Примечание: после снятия, закрутите насос гидроусилителя рулевого управления и компрессор кондиционера вместе со шлангами с помощью проволоки в таком месте, где они не будут помехой, и не будут повреждены, при снятии и установке деталей.

5. Снятие шкива коленчатого вала.

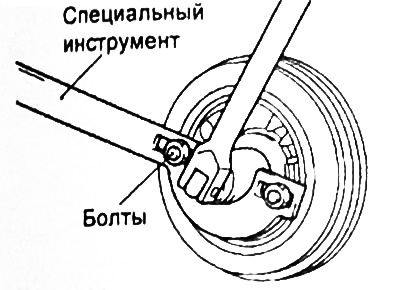

С помощью специального инструмента зафиксируйте коленчатый вал от проворота и отверните болт крепления шкива.



6. Снятие ремня привода ГРМ.

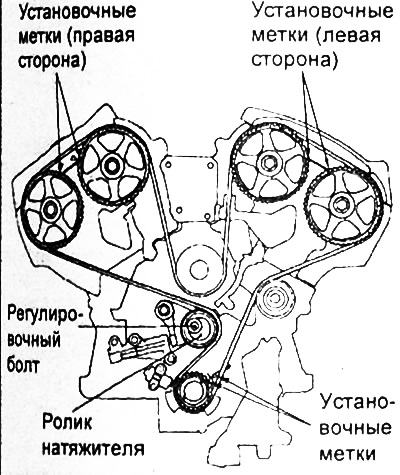

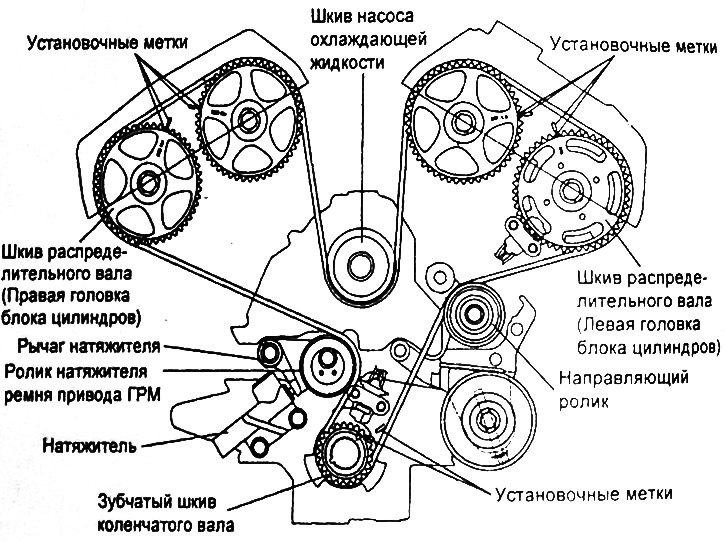

а) Проверните коленчатый вал по часовой стрелке (направо) до совмещения всех установочных меток и установки поршня цилиндра №1 в ВМТ такта сжатия.

Внимание:

Будьте осторожны, не вставляйте пальцы между шкивом распределительного вала (правой) и ремнем привода ГРМ, так как распределительный вал может провернуться под усилием пружины клапана и стать причиной травмы.

Всегда проворачивайте коленчатый вал только по часовой стрелке.

б) Ослабьте регулировочный болт ролика натяжителя ремня привода ГРМ и снимите ремень привода ГРМ.

Внимание:

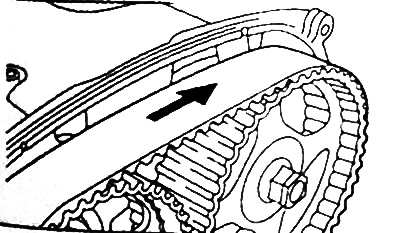

Если ремень привода ГРМ будет использоваться повторно, то перед снятием ремня нанесите мелом на обратной (не рабочей) стороне ремня стрелку, указывающую направление вращения (по часовой стрелке).

Будьте осторожны, не вставляйте пальцы между шкивом распределительного вала и ремнем привода ГРМ, так как при ослаблении натяжителя распределительный вал может провернуться под усилием пружин клапанов и привести к травме.

Проверка

Шкив распределительного вала, ролик натяжителя ремня привода ГРМ и направляющий ролик

1. Проверьте шкив распределительного вала, зубчатый шкив коленчатого вала, ролик натяжителя ремня привода ГРМ и направляющий ролик на отсутствие чрезмерного износа, трещин и повреждений. Замените при необходимости.

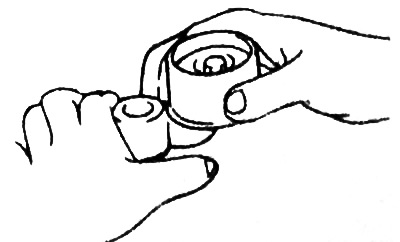

2. Проверьте легкость и плавность вращения ролика натяжителя ремня привода ГРМ и направляющего ролика, и убедитесь в отсутствии чрезмерного люфта и посторонних шумов при вращении. Замените при необходимости.



3. Замените ролик при загрязнения его маслом или смазкой.

Натяжитель ремня привода ГРМ

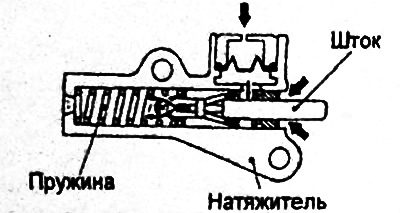

1. Проверьте натяжитель на отсутствие утечек масла. В случае обнаружения утечек замените натяжитель.



2. Проверьте шток на отсутствие износа и повреждения, при необходимости, замените натяжитель.

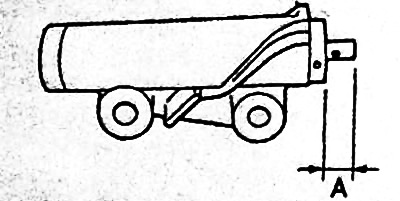

3. Измерьте величину выступания штока. Если эта величина не соответствует номинальному значению, то замените натяжитель ремня привода ГРМ.

• Номинальное значение "А" — 12,0 мм

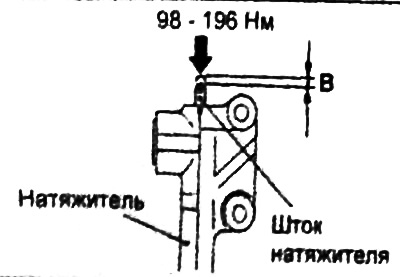

4. Возьмите натяжитель ремня привода ГРМ в руки. Надавите на шток натяжителя, например, уперев его в блок цилиндров, приложив усилие 98-196 Н, и затем измерьте ход штока. Если ход штока выходит за пределы номинального значения, то замените натяжитель.

• Номинальное значение "В" — 1 мм или меньше

Примечание:

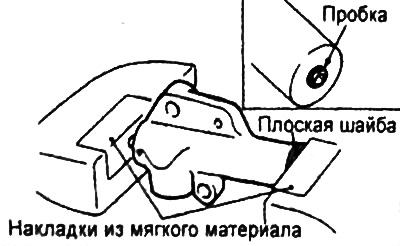

Данную проверку можно выполнить с помощью тисков. При установке корпуса натяжителя в тиски убедитесь, что корпус не перекошен по отношению к губкам тисков. Во избежание повреждения пробки и перекоса корпуса установите между корпусом и тисками плоскую шайбу таким образом, чтобы пробка на корпусе вошла в отверстие плоской шайбы.

Если шток легко утапливается, то замените натяжитель. Если натяжитель исправен, то утапливание штока требует значительных усилий.
