Датчик температуры охлаждающей жидкости (Kia Sorento EX)

Общая информация

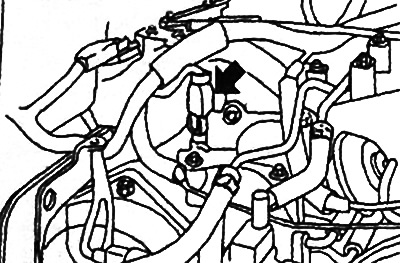

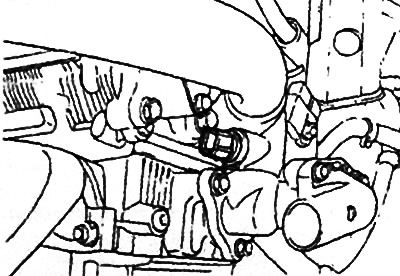

Датчик температуры охлаждающей жидкости установлен в канале рубашки охлаждения головки цилиндров. Он определяет температуру охлаждающей жидкости двигателя и передает сигнал в электронный блок управления двигателем. Датчик представляет собой термистор, чувствительный к изменению температуры. Сопротивление датчика уменьшается с возрастанием температуры охлаждающей жидкости двигателя. Электронный блок управления двигателем на основе напряжения сиг нала датчика оценивает температуру охлаждающей жидкости и корректирует длительность сигнала открытия форсунки и угол опережения зажигания. Если температура охлаждающей жидкости очень низкая, то электронный блок управления двигателем обогащает воздушно-топливную смесь (увеличивает длительность сигнала открытия форсунки) и увеличивает угол опережения зажигания (устанавливает раннее зажигание).

Указания к поиску неисправностей

Если повышенные обороты холостого хода при прогреве холодного двигателя не соответствуют норме, или прогрев двигателя сопровождается черным дымом из выхлопной трубы, то, скорее всего, причиной этого может быть датчик температуры охлаждающей жидкости.

Проверка датчика

1. Снимите датчик температуры охлаждающей жидкости.

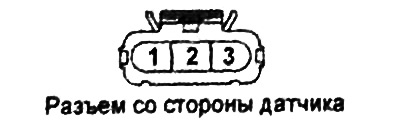

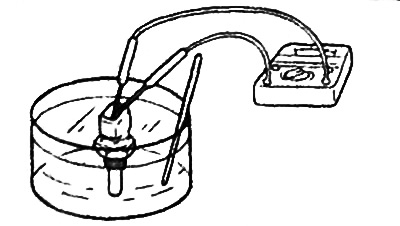

2. Погрузите измерительную часть датчика в воду с известной температурой и измерьте сопротивление между выводами "1" ("масса") и "3" (сигнал) датчика.

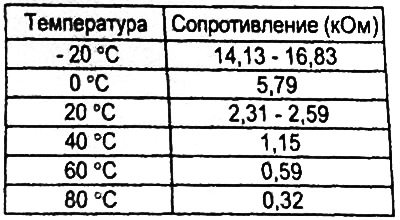

Таблица. Номинальные значения.

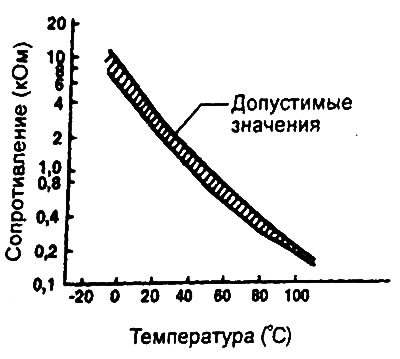

3. Если измеренное сопротивление отличается от номинальных значений, то замените датчик температуры охлаждающей жидкости.

Установка

1. Нанесите на резьбовую часть датчика указанный герметик.

• Герметик — LOCTITE 962Т или равнозначный

2. Установите датчик температуры охлаждающей жидкости на место и затяните его номинальным моментом затяжки.

• Момент затяжки — 15 - 20 Нм

3. Надежно подсоедините разъем датчика.

Проверка с помощью тестера

1. Условия проведения проверки.

Ключ замка зажигания в положении "ON" (ВКЛ), или двигатель работает.

2. Выполнение проверки:

Считайте показания тестера (температура охлаждающей жидкости, регистрируемая датчиком).

Таблица. Номинальные значения.

Проверка с помощью вольтметра

Измерьте напряжение сигнала датчика температуры охлаждающей жидкости.

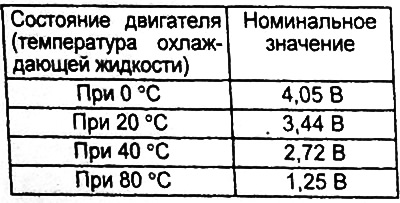

Таблица. Номинальные значения.
