Оглавление: Указания к поиску неисправностей ⇣ Проверка датчика ⇣

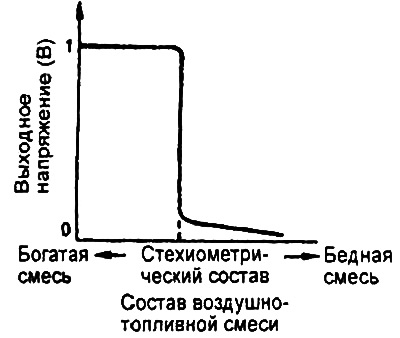

Кислородный датчик определяет концентрацию кислорода в отработавших газах и, соответственно, изменяет напряжение сигнала, который поступает в электронный блок управления двигателем. На моделях устанавливается циркониевый кислородный датчик (ZrO₂), напряжение сигнала которого составляет примерно 1 В, если состав воздушно-топливной смеси богаче стехиометрического отношения (т.е. если концентрация кислорода в отработавших газах маленькая). Если воздушно-топливная смесь беднее стехиометрического отношения (т.е. если концентрация кислорода в отработавших газах большая), то напряжение сигнала датчика примерно 0 В. На основе этого сигнала электронный блок управления двигателем регулирует подачу топлива в цилиндры так, чтобы состав воздушно-топливной смеси был как можно ближе к стехиометрическому отношению.
Кислородный датчик оснащен подогревателем, который обеспечивает стабильную работу датчика на всех режимах.

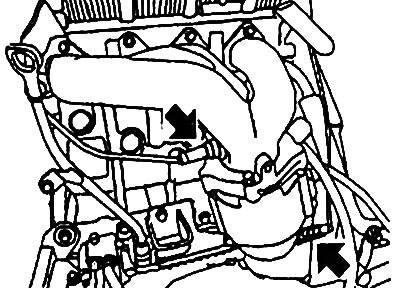

Двигатель G4JS

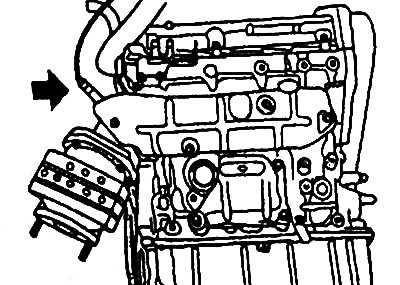

Двигатель G6CU, передний кислородный датчик для правой головки блока цилиндров.
Указания к поиску неисправностей
1. Если кислородный датчик неисправен, то в отработавших газах будет повышенное содержание токсичных веществ.
2. Если сигнал кислородного датчика (выходное напряжение) отличается от номинального значения, после того как проверка показала исправность датчика, то причина неисправности в компонентах системы управления составом воздушно-топливной смеси:
а) Неисправность форсунки;
б) Воздух поступает во впускной коллектор через поврежденную прокладку;
в) Неисправность датчика массового расхода воздуха, датчика температуры воздуха на впуске, датчика абсолютного давления во впускном коллекторе и датчика температуры охлаждающей жидкости;
г) Плохой контакт или неправильное подсоединение разъемов.
Примечание:
Если резко отпустить педаль акселератора, когда двигатель работает на режиме 4000 об/мин, то на короткий промежуток времени выключится подача топлива и при считывании данных тестер будет показывать напряжение сигнала кислородного датчика 200 мВ и ниже.
Если резко нажать на педаль акселератора, то воздушно-топливная смесь будет обогащаться и тестер покажет напряжение сигнала кислородного датчика 600 - 1000 мВ.
Если двигатель работает на холостом ходу, то напряжение сигнала кислородного датчика будет колебаться в пределах 400 - 600 мВ. В этом случае кислородный датчик может считаться исправным.
Проверка датчика
Примечание:
Перед проверкой прогрейте двигатель так, чтобы температура охлаждающей жидкости достигла 80 - 95°C.
При проведении измерений используйте сверхточный цифровой вольтметр.

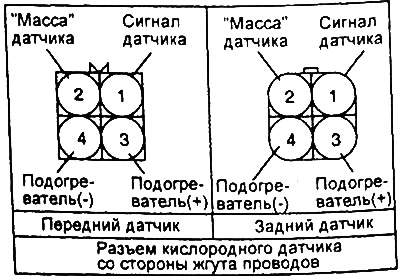

1. Отсоедините разъем кислородного датчика и измерьте сопротивление между выводами "3" и "4".
- Номинальное значение — 30 Ом или больше
2. При наличии неисправности замените кислородный датчик.
3. Подсоедините питание (напряжение аккумуляторной батареи) непосредственно к выводам "3" и "4" датчика.
Примечание: будьте внимательны при выполнении данной операции. Подача напряжения на выводы "1" и "2" приведет к повреждению кислородного датчика.
4. Подсоедините цифровой вольтметр с высоким внутренним сопротивлением между выводами "1" и "2".

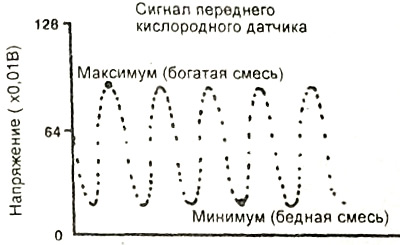

5. Периодически нажимая на педаль акселератора, измерьте выходное напряжение кислородного датчика. Номинальное значение (при нажатии на педаль акселератора):
- Выходное напряжение кислородного датчика — минимум 0,6 В
- Сопротивление — 30 Ом или более
6. Если сигнал датчика не соответствует норме, то, возможно, неисправен кислородный датчик и его необходимо заменить.
- Момент затяжки — 40 - 50 Нм
