Проверки на разъеме электронного блока управления двигателем (Kia Sorento EX)

Примечание:

Если обнаружено какое-либо отклонение от номинального значения, то проверьте соответствующий датчик, привод и соответствующие провода.

После ремонта или замены узла произведите повторную проверку, чтобы убедиться в устранении неисправности.

Цепь "массы" электронного блока управления двигателем

1. Проверьте состояние цепи соединения с "массой" для электронного блока управления двигателем.

2. При неправильном или неполном контакте электронного блока управления двигателем с "массой" электронный блок управления не будет работать или будет работать неправильно.

Проверка напряжения на выводах разъема со стороны блока

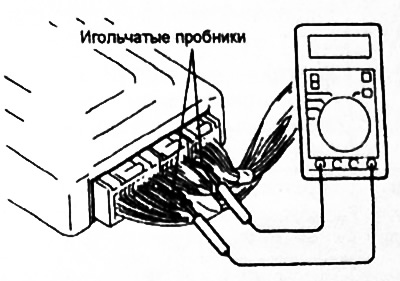

1. Отсоедините разъем блока управления и подсоедините жгут тестовых проводов между разъемами или используйте игольчатые пробники вольтметра для проверки на выводах разъема со стороны жгута проводов.

Внимание: короткое замыкание пробника "плюса", соединенного с выводом разъема, на "массу" может вызвать повреждение электропроводки, датчика, электронного блока управления, либо всех перечисленных элементов.

2. При подсоединенном разъеме электронного блока управления измерьте напряжение между выводами "массы" электронного блока управления и каждым соответствующим выводом разъема блока.



3. Проверяемые выводы и величины указаны в таблице "Проверка напряжения на выводах разъема электронного блока управления двигателем".

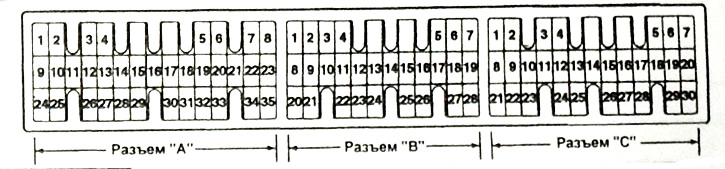

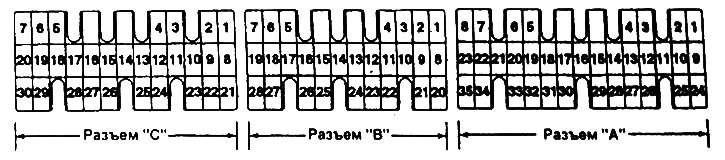

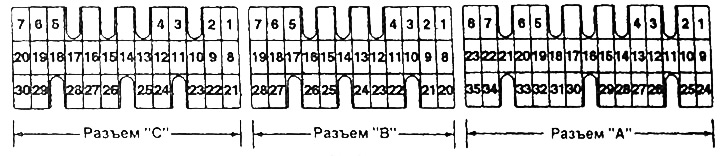

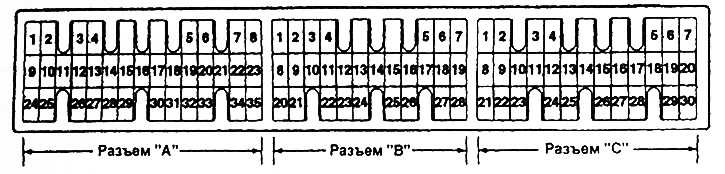

4. Расположение выводов разъема показано на соответствующем рисунке.

Проверка состояния цепи и сопротивления на выводах разъема со стороны жгута проводов

1. Перед началом проверки поверните ключ замка зажигания в положение "OFF" (ВЫКЛ) и отсоедините разъемы электронного блока управления.

2. Подсоедините жгут тестовых проводов к разъему со стороны жгута проводов, проверьте сопротивление и цепь между выводами разъема.

Внимание:

Не используйте игольчатые пробники омметра.

Если перепутаны проверяемые выводы, либо выводы неправильно соединены с "массой", то в результате возможно повреждение электропроводки, датчиков, электронного блока управления и/или омметра.

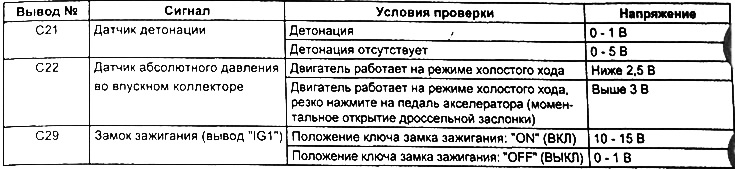

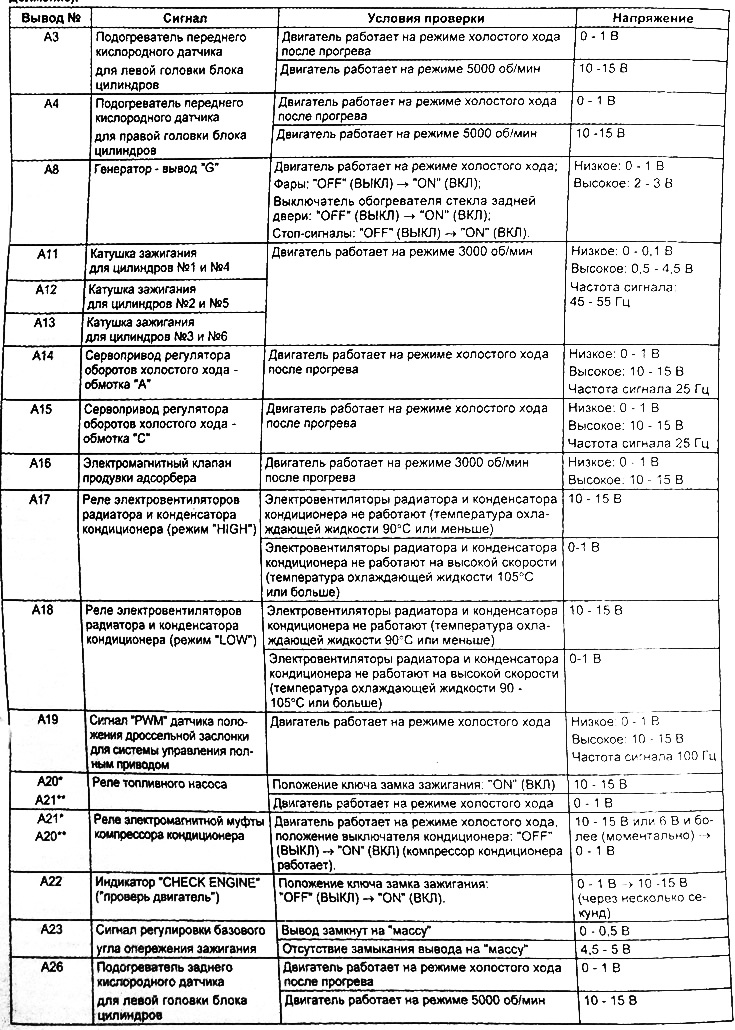

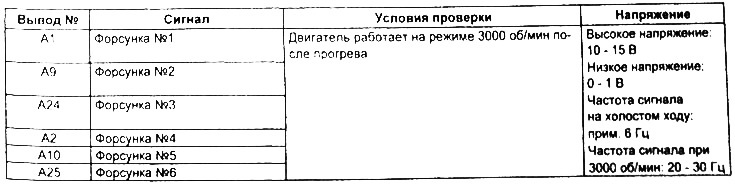

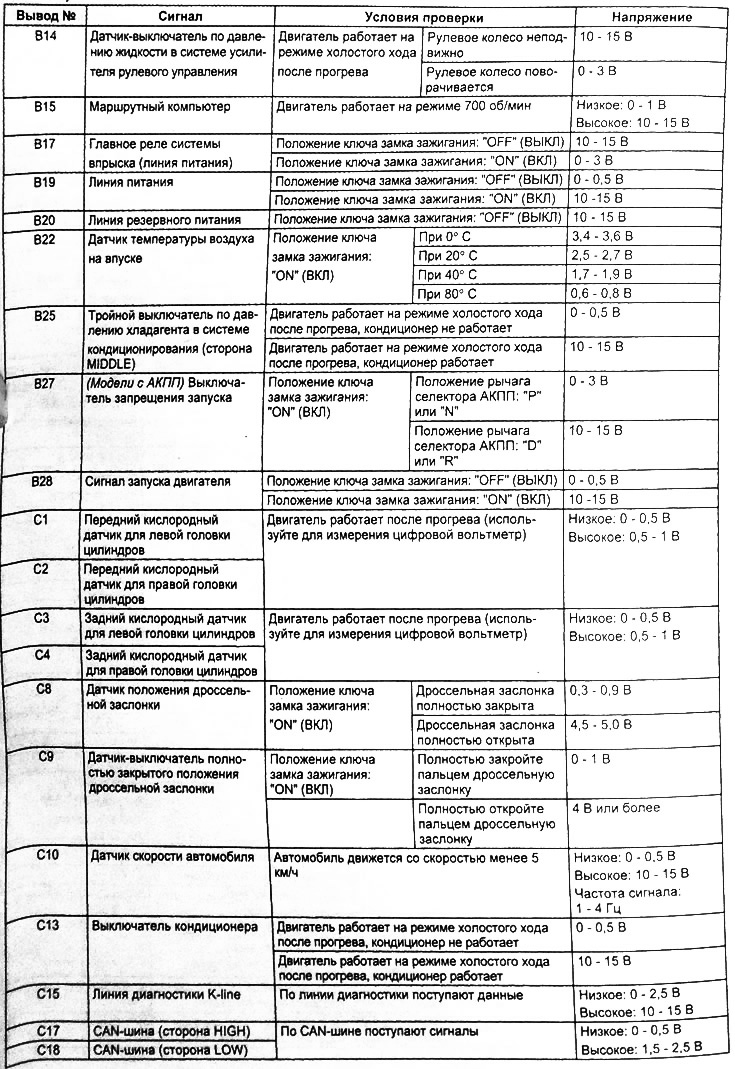

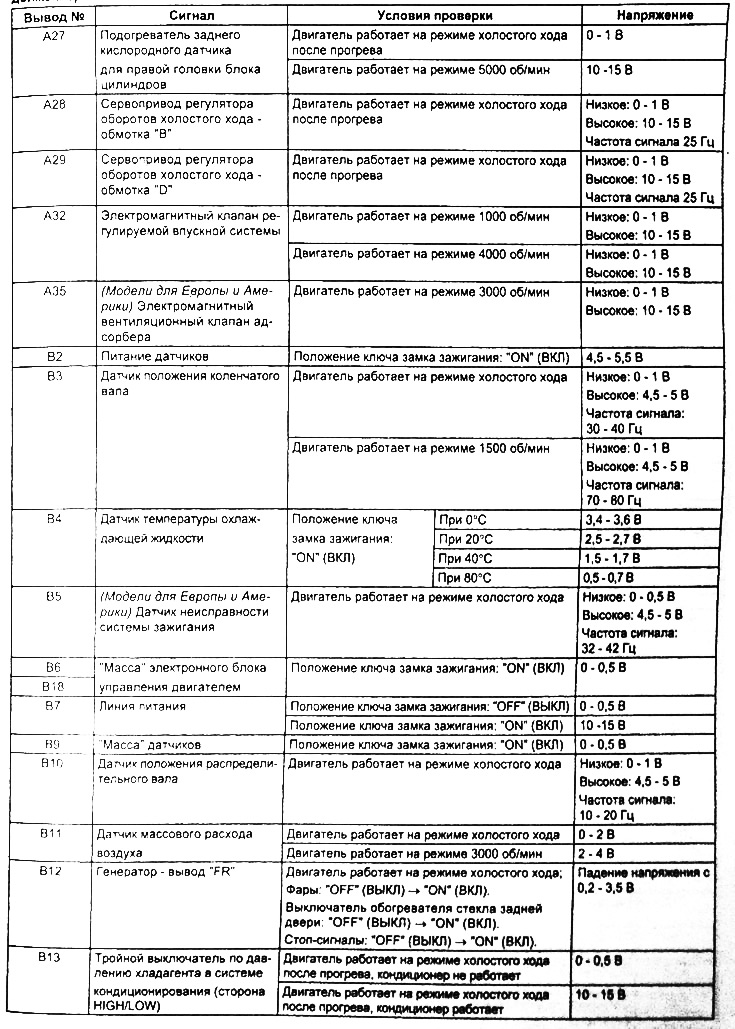

Таблица. Проверка напряжения на выводах разъемов электронного блока управления двигателем G6CU.

Примечание.

Символом "*" обозначены модели без иммобилайзера.

Символом "**" обозначены модели с иммобилайзером.

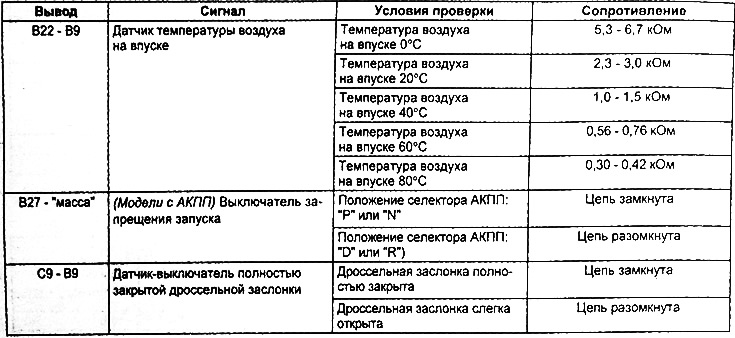

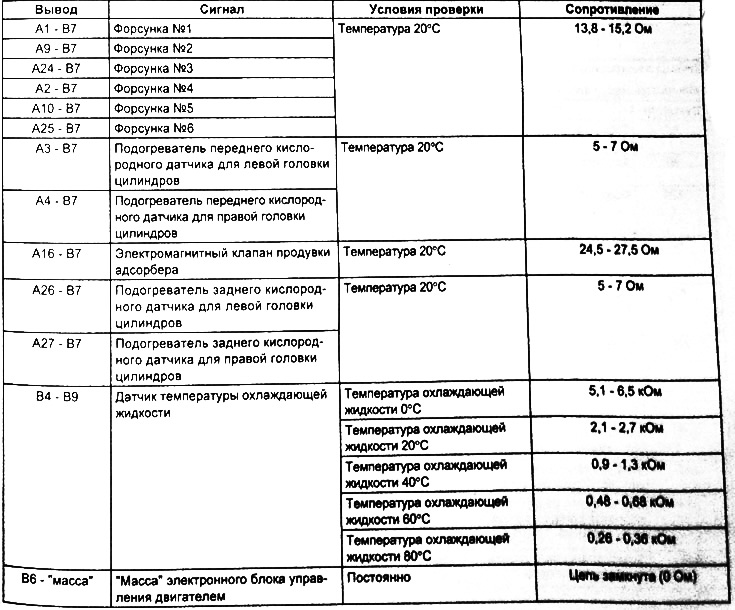

Таблица. Проверка сопротивления между выводами разъема электронного блока управления двигателем G6CU со стороны жгута проводов.

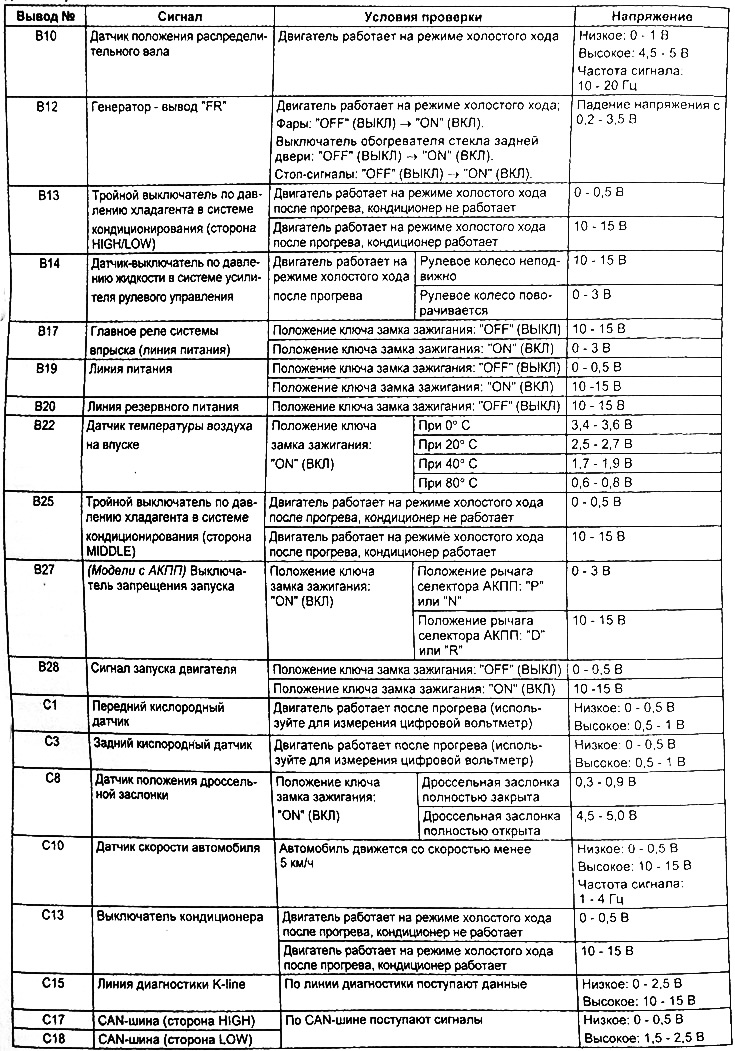

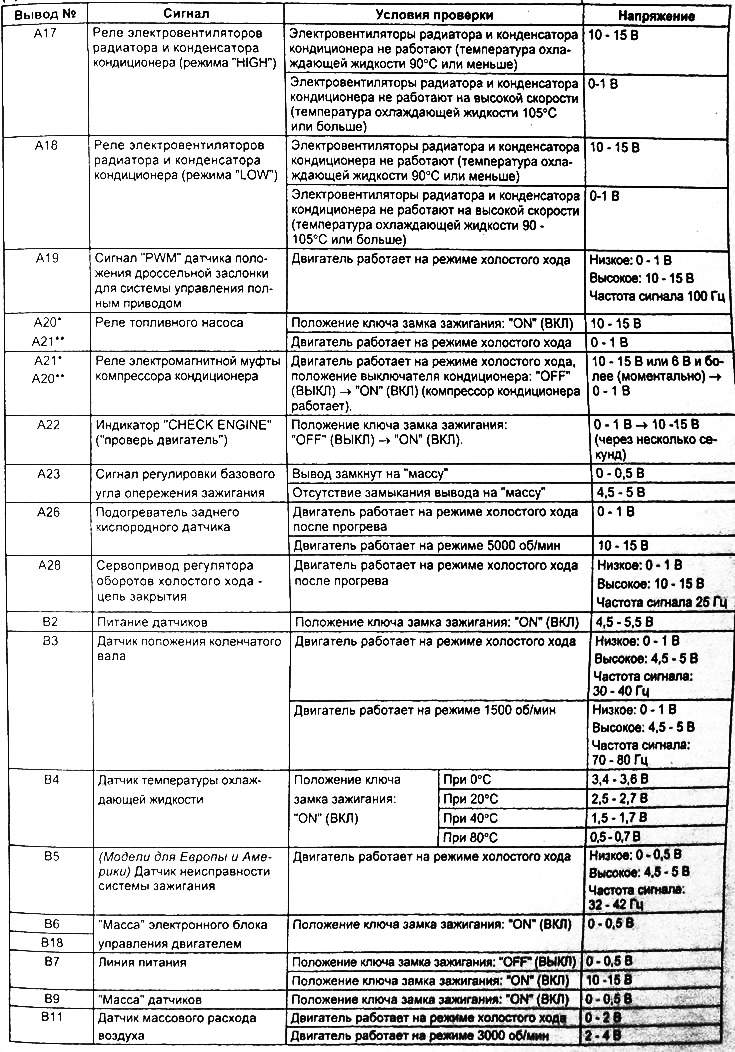

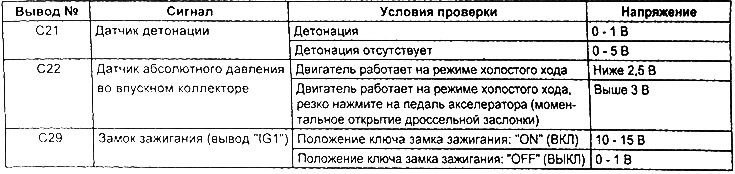

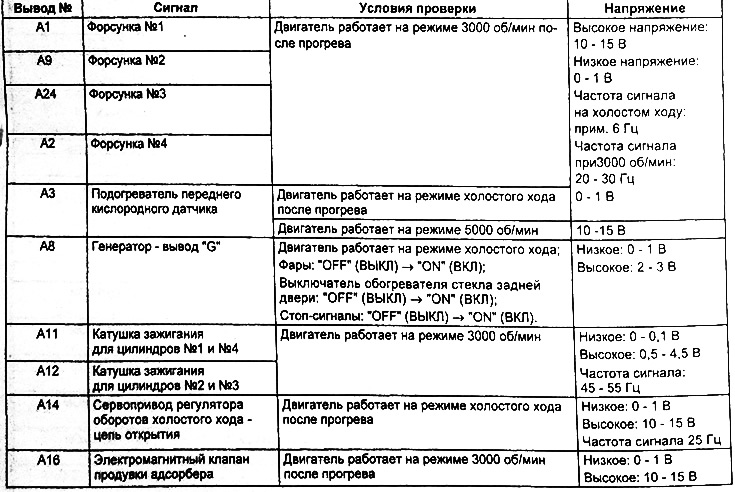

Таблица. Проверка напряжения на выводах разъемов электронного блока управления двигателем G4JS.

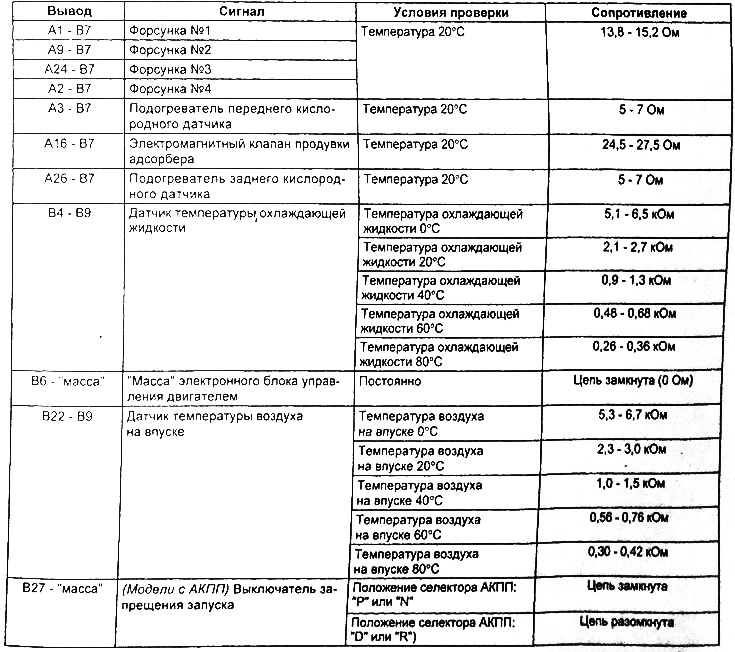

Таблица. Проверка сопротивления между выводами разъема электронного блока управления двигателем G4JS со стороны жгута проводов.
