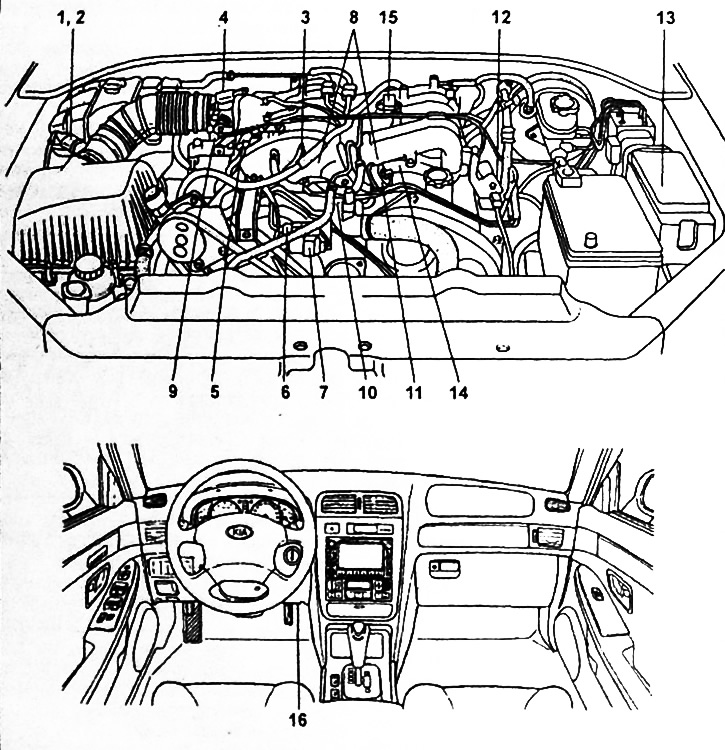

Расположение компонентов системы впрыска топлива (MFI) двигателя G6CU.
1 - датчик массового расхода воздуха,
2 - датчик температуры воздуха на впуске,
3 - датчик температуры охлаждающей жидкости,
4 - датчик положения дроссельной заслонки,
5 - датчик абсолютного давления во впускном коллекторе,
6 - датчик положения распределительного вала,
7 - датчик положения коленчатого вала,
8 - форсунка,
9 - сервопривод регулятора оборотов холостого хода,
10 - датчик детонации,
11 - электромагнитный клапан регулируемой впускной системы,
12 - электромагнитный клапан продувки адсорбера,
13 - главное реле системы впрыска и реле топливного насоса,
14 - катушка зажигания,
15 - датчик неисправности системы зажигания,
16 - стандартный диагностический разъем.
Примечание: к компонентам системы впрыска топлива (MFI), непоказанным на рисунке, также относятся датчик скорости автомобиля, передний и задний кислородные датчики для правой головки блока цилиндров, передний и задний кислородные датчики для левой головки блока цилиндров.
