Раздаточная коробка EST в сборе (Kia Sorento EX)

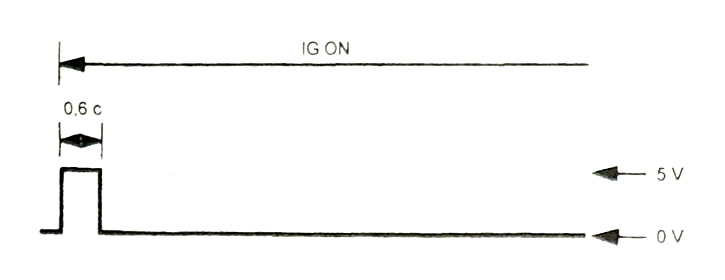

Вывод кода нормального состояния

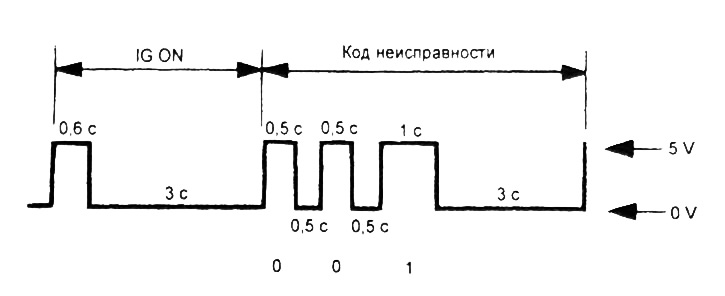

Вывод кода неисправности

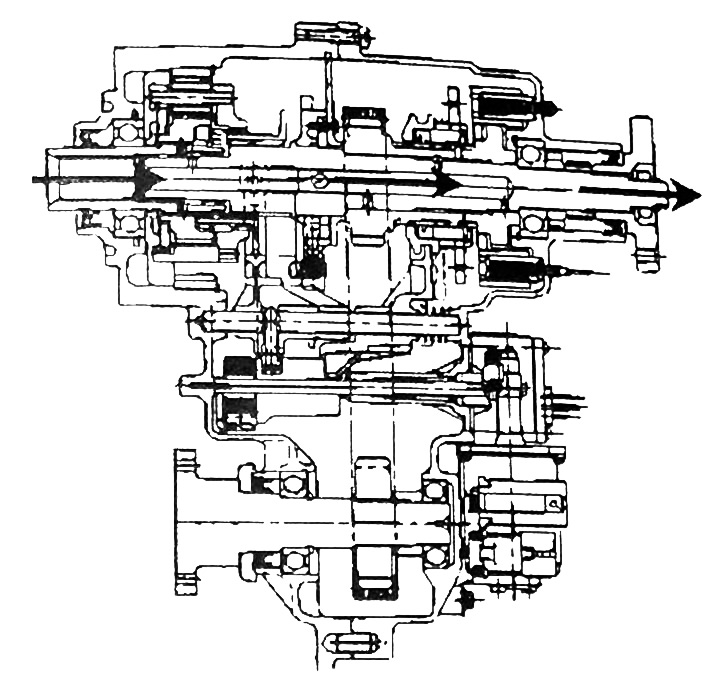

Поток мощности в режиме "2Н"

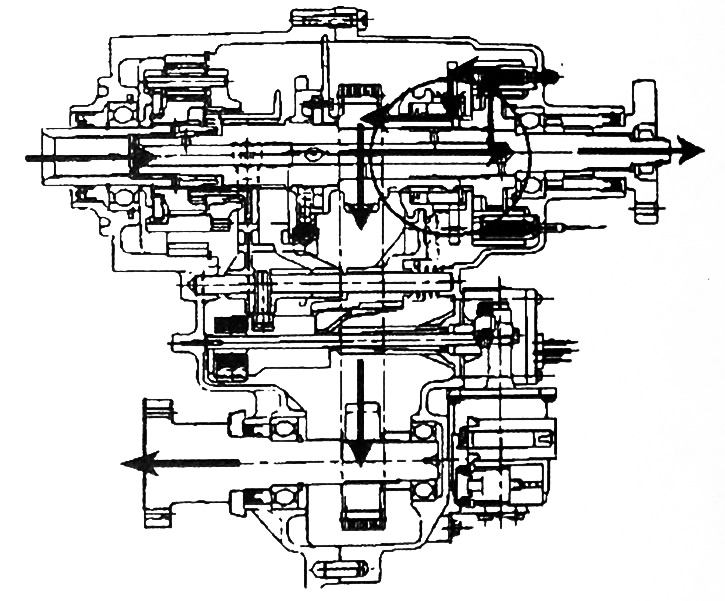

Поток мощности при режиме "4Н"

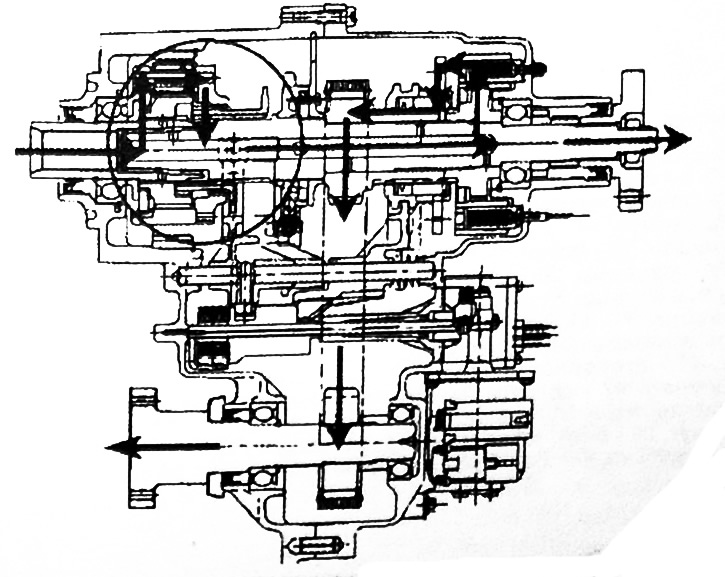

Поток мощности при режиме "4L"

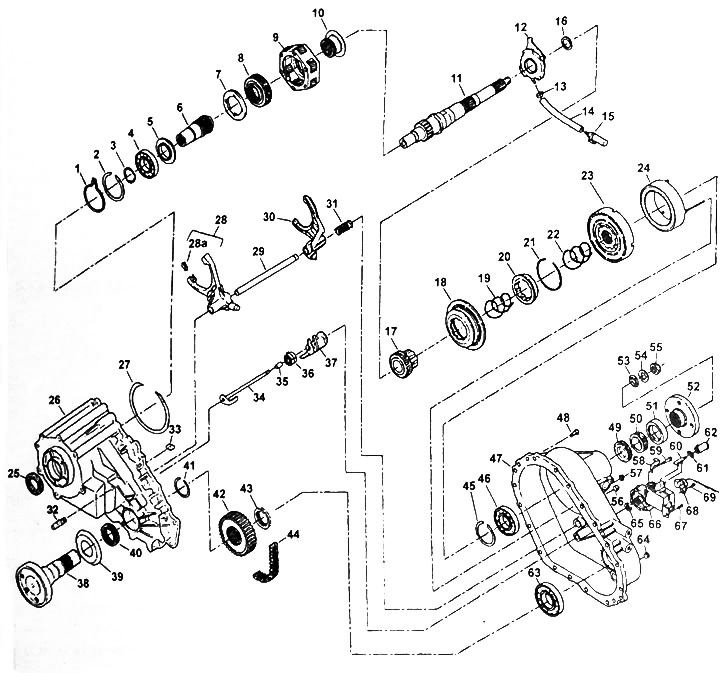

Разборка и сборка раздаточной коробки.
1, 2, 3 - стопорное кольцо,
4 - подшипник,
5 - втулка,
6 - входной вал,
7 - упорная шайба,
8 - солнечная шестерня,
9 - корпус сателлитов,
10 - ступица включения понижающей передачи,
11 - выходной вал,
12 - корпус насоса,
13 - хомут,
14 - шланг,
15 - фильтр,
16 - упорная шайба,
17 - ведущая шестерня,
18 - муфта включения полного привода,
19 - возвратная пружина,
20 - ступица механизма включения полного привода,
21 - стопорное кольцо,
22 - пружина,
23 - корпус муфты,
24 - электромагнит,
25 - сальник,
26 - корпус раздаточной коробки,
27 - стопорное кольцо,
28 - вилка включения полного привода,
28а - накладка,
29 - шток механизма включения полного привода,
30 - вилка включения полного привода,
31 - возвратная пружина,
32 - сапун,
33 - магнит,
34 - вал,
35 - уплотнитель,
36 - пружина,
37 - кулачок переключения,
38 - передний выходной вал,
39 - пыльник,
40 - сальник,
41 - стопорное кольцо,
42 - ведомая шестерня,
43 - уплотнение,
44 - цепь,
45 - стопорное кольцо,
46 - подшипник,
47 - крышка раздаточной коробки,
48 - гайка,
49 - ведомая звездочка,
50 - ведущая шестерня привода спидометра,
51 - сальник,
52 - задний фланец,
53 - сальник,
54 - шайба,
55 - гайка,
56 - заглушка,
57 - гайка,
58 - хомут,
59 - болт,
60 - фиксатор,
61 - защелка,
62 - разъём,
63 - подшипник,
64 - заглушка,
65 - сальник,
66 - электродвигатель,
67 - болт,
68 - датчик скорости,
69 - болт.

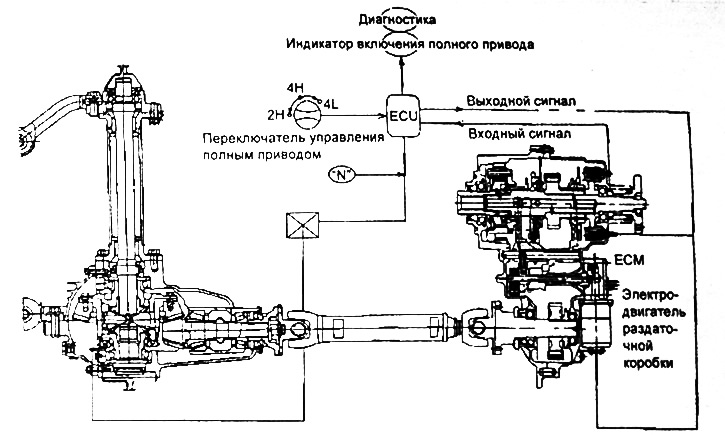

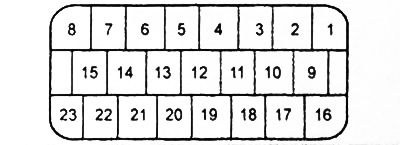

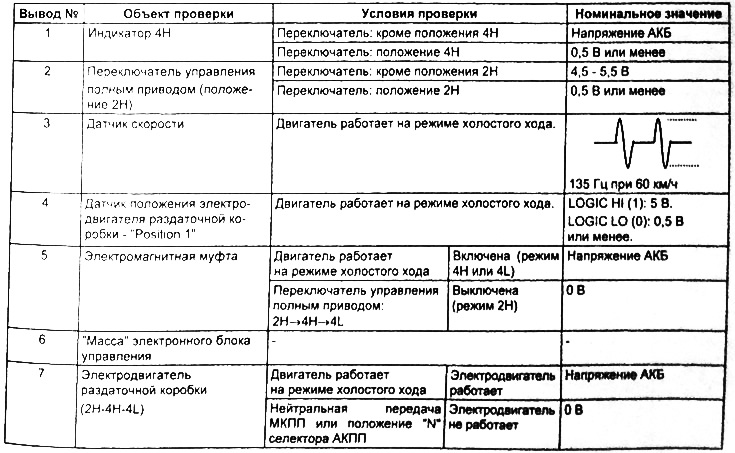

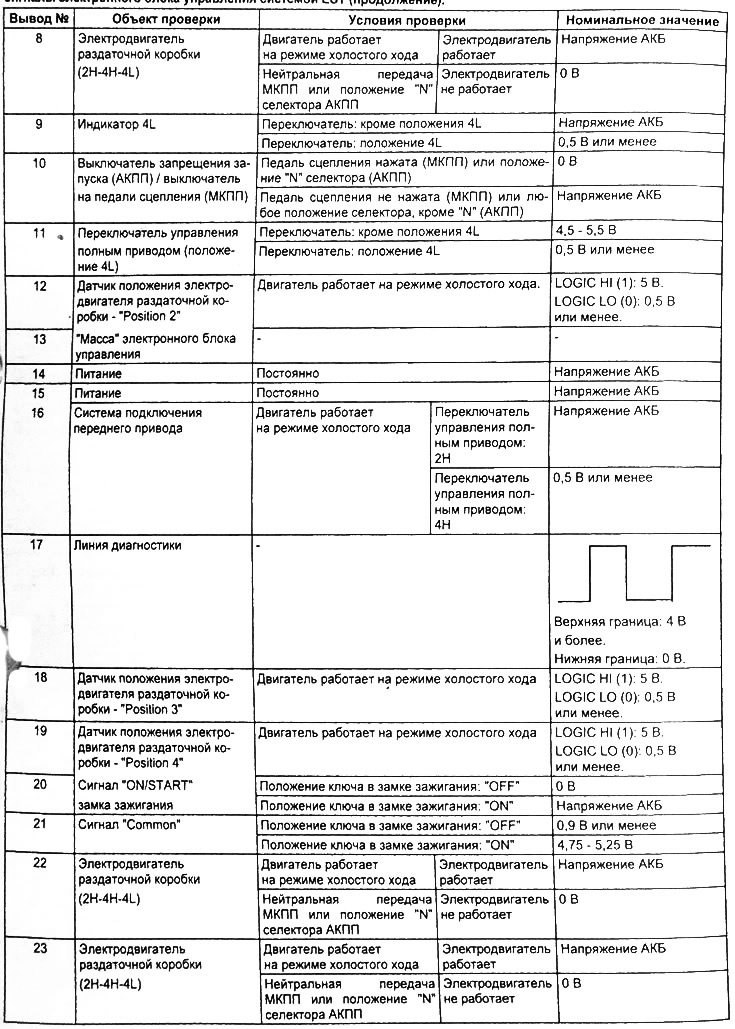

Схема управления полным приводом.
