Снятие, установка и регулировка компонентов устройств очистки и омывания ветрового стекла (Kia Sportage NB-7)

Оглавление: Замена щеток ⇣ Снятие ⇣ Установка ⇣ Регулировка сопел подачи омывающей…⇣

Схема организации очистки ветрового стекла

1 - Щетки стеклоочистителей; 2 - Рычаги стеклоочистителей (поводки); 3 - Э/мотор привода стеклоочистителей; 4 - Резервуар жидкости омывания стекла; 5 - Насос подачи омывающей жидкости; 6 - Подающий шланг; 7 - Сборка тяг привода стеклоочистителей; 8 - Сопла подачи омывающей жидкости

Замена щеток

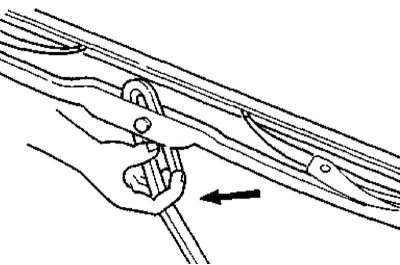

1. Отведите рычаг подлежащей замене щетки от ветрового стекла.

2. Отожмите стопорный язычок в замке щетки и снимите последнюю с крюка на конце рычага.

3. При посадке щетки на рычаг проследите за надежностью защелкивания замка.

Снятие

Рычаги стеклоочистителей со щетками

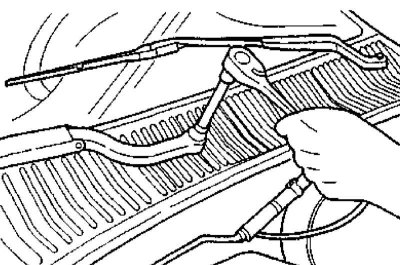

1. Удостоверьтесь, что стеклоочистители находятся в «парковочном» положении, - в случае необходимости включите зажигание, запустите и вновь остановите стеклоочистители.

2. Демонтируйте защитный колпачок, отпустите крепежную гайку и снимите рычаг со шпинделя приводной тяги.

Электромотор привода стеклоочистителей

1. Откройте капот и выверните четыре болта крепления электромотора привода стеклоочистителей.

2. Отсоедините электропроводку.

3. Отделите сборку электромотора от панели обтекателя и, поддев отверткой, отделите от нее тягу привода стеклоочистителей.

4. Снимите электромотор.

Тяги привода стеклоочистителей

1. Выверните шесть крепежных винтов, отпустите два фиксатора и снимите решетку (см. Раздел Снятие и установка решетки обтекателя).

2. Отдайте крепежные болт и гайку и, действуя с левой стороны автомобиля, снимите сборку тяг привода стеклоочистителей с панели обтекателя.

3. Вручную проверьте свободу вращения шарнирных сочленений сборки, в случае необходимости добавьте смазки.

Резервуар и насос подачи омывающей жидкости

1. Отсоедините отрицательный провод от батареи.

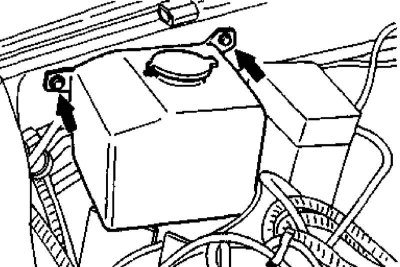

2. Отсоедините электропроводку насоса и шланг подачи жидкости.

3. Выверните крепежные болты и извлеките резервуар с установленным на нем насосом из двигательного отсека.

Установка

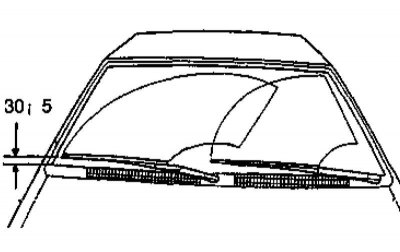

1. Установка производится в обратном порядке. Проследите за правильностью состояния электромотора при подсоединении к нему приводной тяги, - щетки после установки должны оказаться в «парковочном» положении.Весь крепеж затягивайте с требуемым усилием.

Регулировка сопел подачи омывающей жидкости

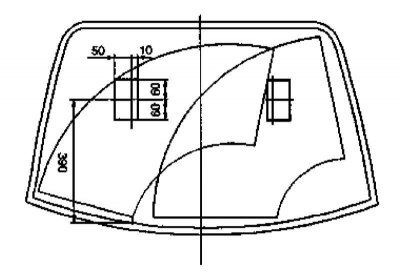

1. Регулировка производится путем поворачивания жиклера сопла введенной его рабочее отверстие иголкой, - струя должна попадать в правильное место на стекле.
