Порядок демонтажа сборки вакуумного усилителя тормозов

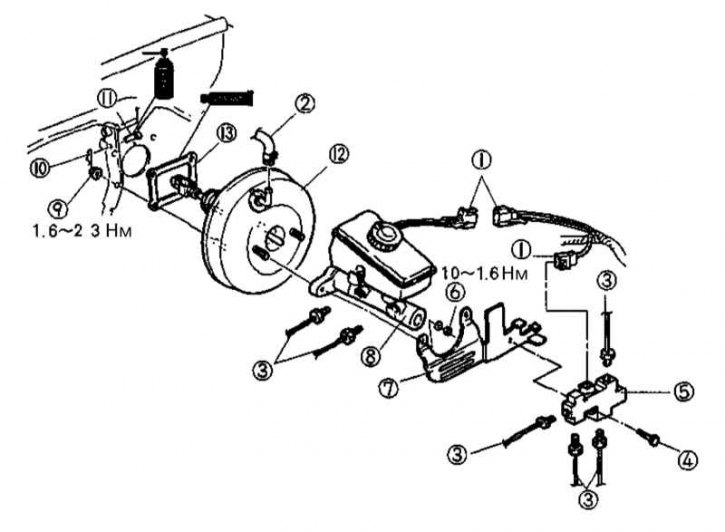

1 - Разъемы электропроводки датчика-выключателя уровня тормозной жидкости и дифференциального датчика-выключателя; 2 - Вакуумный шланг; 3 - Тормозные линии; 4 - Болт; 5 - Клапан-регулятор; 6, 9 - Гайки; 7 - Опорный кронштейн клапана-регулятора; 8 - ГТЦ; 10 - Фиксатор; 11 - Палец; 12 - Вакуумный усилитель; 13 - Уплотнительная прокладка
1. Снимите ГТЦ (см. Раздел Снятие, обслуживание и установка главного тормозного цилиндра).
2. Отсоедините от сборки тормозного усилителя вакуумный шланг.

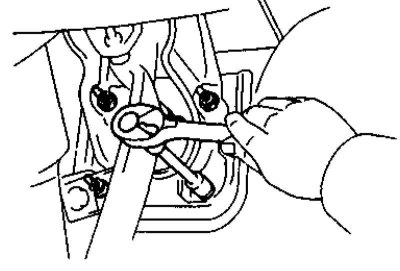

3. В салоне автомобиля снимите фиксатор и извлеките палец крепления штока толкателя к тормозной педали.
4. С задней стороны переборки двигательного отсека отпустите четыре крепежных гайки и снимите сборку вакуумного усилителя с толкателем ГТЦ.
5. Установка производится в обратном порядке, - проследите за соблюдением требований Спецификаций Главы Тормозная система к усилиям затягивания резьбового крепежа. Не забудьте отрегулировать длину штока толкателя (см. Раздел Снятие, обслуживание и установка главного тормозного цилиндра) и прокачать гидравлический тракт (см. Раздел Прокачка тормозов)
