Тип системы
| Гидравлическая, двухконтурная, с вакуумным усилителем и динамическим регулятором тормозных сила |
| Гидравлическая, двухконтурная, с вакуумным усилителем и электронно-гидравлической регулировкой тормозных сил |
| см. Спецификации к Главе Текущий уход и обслуживание |
Тормозные механизмы
| Передние колеса | |
| Тип | Дисковые, вентилируемые |
| Толщина фрикционных накладок колодок, мм | |
| 11 |
| 2.0 |
| Толщина тормозных дисков, мм | |
| 24.0 |
| 22.4 |
| Предельная допустимая величина бокового биения, мм | 0.1 |
| Задние колеса | |
| Тип | Барабанные |
| Максимальный допустимый диаметр тормозного барабана, мм | 251.2 |
| Минимальная допустимая толщина фрикционных накладок башмаков, мм | 1.5 |
| Предельная допустимая величина люфта посадки башмачных сборок в барабанах (см. Раздел Обслуживание барабанных тормозных механизмов задних колес), мм | Сведения отсутствуют |
Стояночный тормоз
| Тип привода | Ручной, тросовый с выходом на тормозные механизмы задних колес |
| Количество щелчков храповика при взведении приводного рычага с усилием 10 кГс | 6÷8 |
Регулятор тормозных сил
| Выходное давление регулятора (приблизительно), кГс/см² | |
| 30÷32 |
| 52÷63 |
Педаль ножного тормоза
| Высота в отпущенном состоянии (см. иллюстрацию), мм | 226÷231 |
| Величина свободного хода (см. иллюстрацию), мм | 4÷7 |
| Высота в выжатом положении (см. иллюстрацию), мм | 117 |
Вакуумный усилитель тормозов
См. Раздел Проверка исправности функционирования вакуумного усилителя тормозов.
ABS/EBD

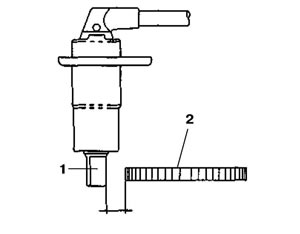

| Величина рабочих зазоров колесных датчиков ABS, мм |  1 - Чувствительный элемент датчика 2 - Измерительный ротор |
| 0.3÷1.0 |
| 0.5÷1.0 |
| Сопротивление колесных датчиков, Ом | |
| 1385 ±110 |
| 1000 ±50 |
Коды неисправности ABS/EBD
| DTC | Возможный источник отказа | Возможная причина |
| С1101 | Чрезмерно (> 17 В) напряжение батареи | Неисправна соответствующая электропроводка; Неисправен HECU |
| С1102 | Недостаточно (< 9.4 В) напряжение батареи | Неисправна соответствующая электропроводка; Неисправен HECU |
| С1200, С1203, С1206 | Цепь соответствующего (левый передний/правый передний/задний) колесного датчика | Обрыв, либо короткое замыкание на массу; Неисправен датчик; Неисправен HECU |
| С1201, С1204, С1207 | Нестандартный сигнал соответствующего (левый передний/правый передний/задний) колесного датчика | Неправильно установлен, либо неисправен соответствующий датчик; Неисправен ротор датчика, либо колесный подшипник (передние колеса); Неисправен HECU |
| С1202, С1205, С1208 | Отсутствует сигнал от соответствующего (левый передний/правый передний/задний) колесного датчика | Неправильно установлен, либо неисправен соответствующий датчик; Неисправен ротор датчика; Неисправен HECU |
| С1274, С1275 | Сигнальная линия датчика перегрузок (G) | Обрыв электропроводки между датчиком G и HECU; Неисправен датчик G; Неисправен HECU |
| С1604 | Цепь HECU | Нарушение на участке цепи между HECU и э/м клапаном; Неисправен HECU |
| С2112 | Клапанное реле или предохранитель | Неисправно клапанное реле; Неисправна соединительная электропроводка; Неисправен HECU; Неисправен гидромодулятор |
| С2402 | Цепь электромотора | Обрыв или короткое замыкание в цепи электромотора или его реле (включая предохранитель); Неисправен HECU; Неисправен гидромодулятор |
Усилия затягивания резьбовых соединений, Hм
Примечание. Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.
| Колесные болты | 98 |
| Контргайка D штока толкателя вакуумного усилителя (см. иллюстрацию иллюстрацию) | 23.5÷34.3 |
| Контргайка В датчика-выключателя стоп-сигналов (см. иллюстрацию) | 13.7÷17.7 |
| Осевая гайки педали ножного тормоза | 27 |
| Гайки крепления опорного кронштейна регулятора тормозных сил | 9.8÷16 |
| Болт крепления регулятора тормозных сил | 22.6÷42.2 |
| Гайки штуцерных разъемов регулятора тормозных сил | 12.8÷21.6 |
| Стопорный болт ГТЦ | 2.0÷2.5 |
| Винт крепления резервуара тормозной жидкости | 1.0÷1.5 |
| Гайки штуцерных разъемов ГТЦ | 13÷22 |
| Гайки крепления вакуумного усилителя тормозов | 16÷23 |
| Гайки штуцерных разъемов сочленения гибких шлангов с трубками тормозных линий | 8÷12 |
| Болты крепления суппортов тормозных механизмов передних колес | 88÷108 |
| Полые болты штуцерных соединений суппортов | 22÷29 |
| Направляющие болты суппортов тормозных механизмов передних колес | 22÷34 |
| Болты крепления колесных цилиндров к щитам тормозных механизмов задних колес | 8÷18 |
| Гайки крепления щитов тормозных механизмов задних колес | 98 |
| Болты крепления ECU к HCU | |
| 1.3÷1.4 |
| 1.7÷1.9 |
| Установочный штифт HECU | 5.8÷7.2 |
| Гайки штуцерных разъемов HCU | 9.4÷15.9 |
| Болты крепления колесных датчиков | 9.5 |
