Общие сведения
Задняя подвеска зависимая с неразрезным мостом, двумя нижними и одним верхним продольными рычагами, телескопическими амортизаторами, отдельно установленными винтовыми пружинами и реактивной штангой.

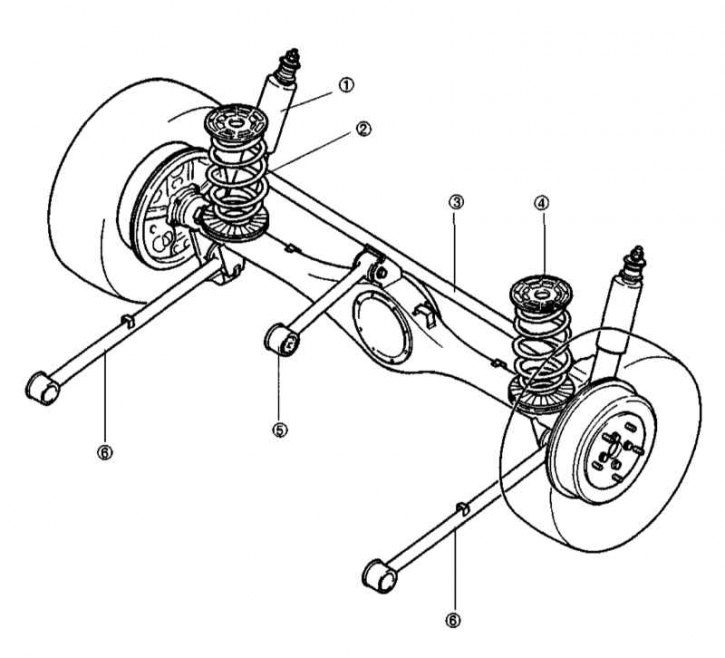

Схема организации задней подвески
1 - Амортизатор; 2 - Винтовая пружина; 3 - Реактивная штанга; 4 - Верхнее резиновое седло винтовой пружины; 5 - Верхний продольный рычаг; 6 - Нижние продольные рычаги
Три продольных рычага обеспечивают фиксацию заднего моста и компенсируют работающие на скручивание последнего торсионные силы, возникающие во время ускорения и торможения автомобиля. Задними концами рычаги подвески крепятся к картеру моста, передними - к раме автомобиля. Все точки крепления рычагов оснащены резиновыми втулками.
Детали установки продольных рычагов задней подвески
1 - Нижний рычаг; 2, 4 - Резиновые втулки; 3 - Верхний рычаг
Реактивная штанга одним (нижним) концом крепится к сборке заднего моста, вторым (верхним) - к раме шасси и выполняет функции стабилизатора поперечной устойчивости.
Отдельно установленные двухходовые газо-масляные амортизаторы и пара винтовых пружин и помещаются между рамой автомобиля и сборкой заднего моста и служат для минимизации ударных и вибрационных нагрузок, передаваемых от ходовой части к раме и кузову автомобиля.

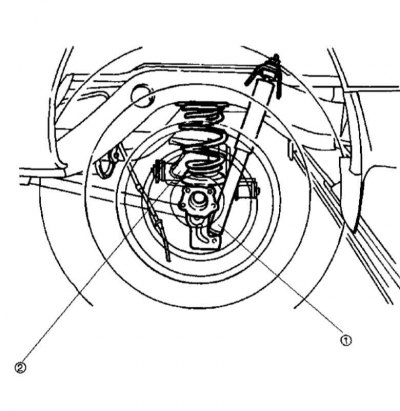

1 - Амортизатор
2 - Винтовая пружина
