Снятие
1. Загоните автомобиль на ровную горизонтальную площадку с твердым покрытием и приведите передние колеса в прямолинейное положение.
2. Отсоедините отрицательный провод от батареи.
3. Снимите накладку рулевого колеса и рассоедините два разъема электропроводки выключателя клаксона.
4. При соответствующей комплектации снимите с рулевого колеса модуль водительской подушки безопасности (см. Главу Бортовое электрооборудование).

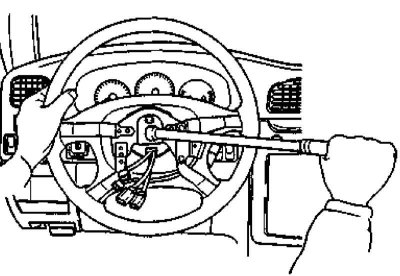

5. Отпустите крепежную гайку и при помощи подходящего съемника демонтируйте рулевое колесо, - ни в коем случае не производите попытки снятия рулевого колеса путем постукивания молотком по валу!

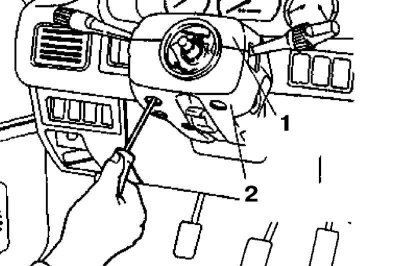

6. Выверните крепежные винты и снимите верхнюю и нижнюю секции кожуха рулевой колонки.
1 - Верхняя крышка 2 - Нижняя крышка |  |
7. Снимите кулачок (1) возвратного выключателя.

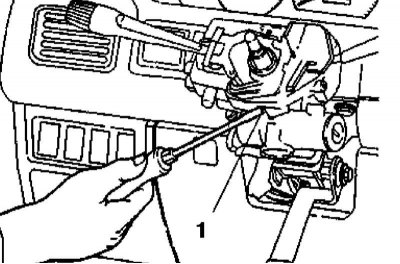

8. Выверните болт крепления сборки подрулевых переключателей.

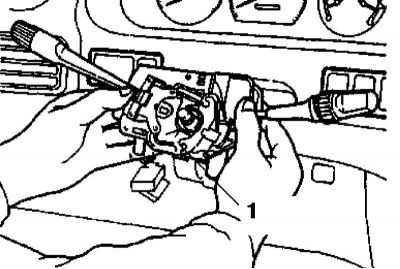

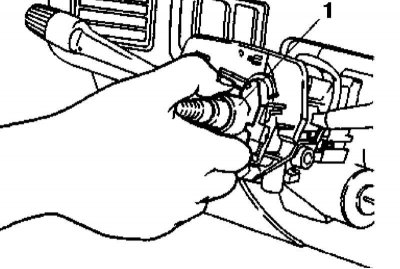

9. Рассоедините четыре контактных разъема и снимите сборку комбинированных переключателей (1) с рулевой колонки.

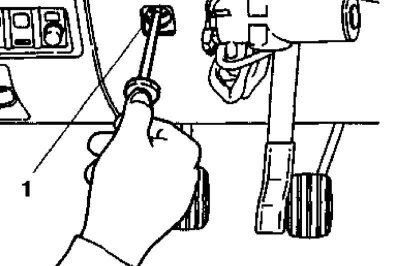

10. Выверните четыре крепежных винта (1) и снимите нижнюю секцию отделки панели приборов.

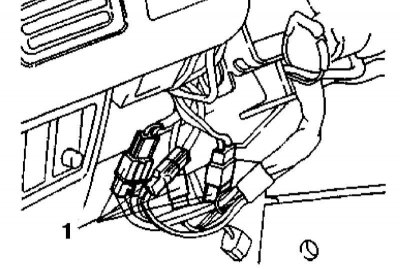

11. Рассоедините четыре разъема (1) электропроводки контактной группы выключателя зажигания.

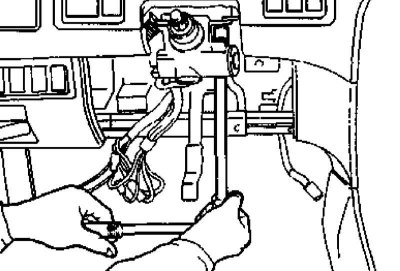

12. Выверните два болта крепления верхнего опорного кронштейна рулевой колонки.

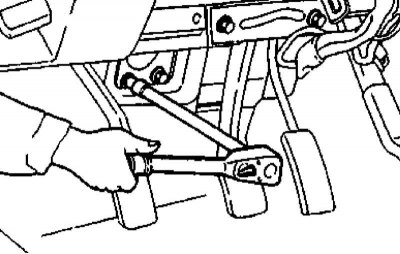

13. Отдайте четыре болта/гайки крепления нижнего опорного кронштейна рулевой колонки.

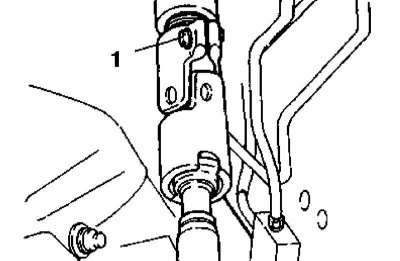

14. Выверните болт крепления промежуточного вала и снимите рулевую колонку.

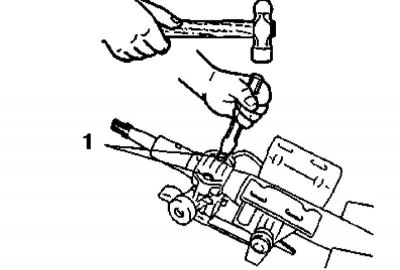

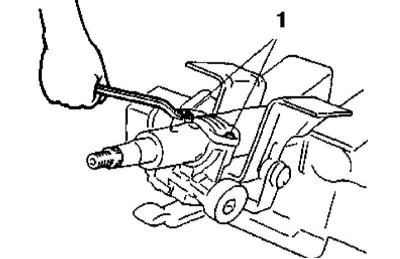

15. Зубилом пробейте шлицы в срезных головках крепежных болтов и, ввернув последние отверткой, снимите сборку замка блокировки рулевого вала.
Проверка
1. Осмотрите колонку на наличие признаков механических повреждений.

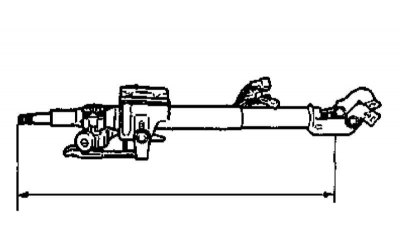

2. Измерьте общую длину колонки, - требуемое значение составляет 766.5 мм.
3. Оцените состояние карданного шарнира промежуточного вала, - шарнир должен вращаться плавно, бесшумно и не иметь люфтов.
Установка
1. Установите на рулевую колонку сборку блокировочного замка и закрепите ее новыми болтами, затянув последние до срезания головок.
2. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Подвеска и рулевое управление к усилиям затягивания резьбового крепежа.
