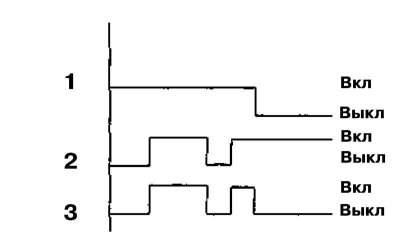

1 - Датчик-выключатель извлечения ключа (нормально разомкнутый)
2 - Датчик-выключатель двери (нормально разомкнутый)
3 - Гонг

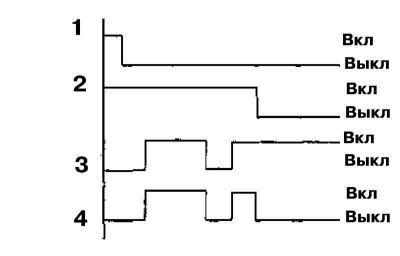

1 - Выключатель зажигания (ON, АСС)
2 - Переключатель выбора режима функционирования ходовых огней
3 - Датчик-выключатель водительской двери (нормально разомкнутый)
4 - Гонг

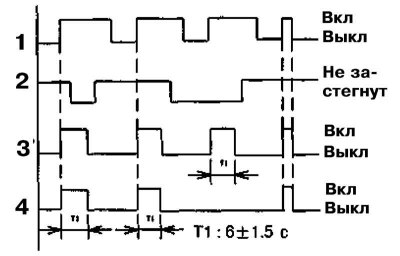

1 - Выключатель зажигания (ON)
2 - Датчик-выключатель пряжки водительского ремня безопасности (нормально замкнутый)
3 - Контрольная лампа «Пристегните ремни»
4 - Гонг

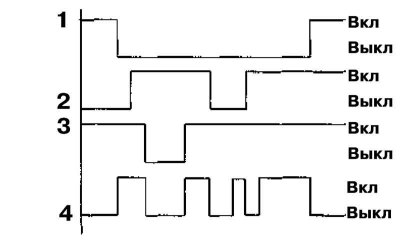

1 - Датчик-выключатель извлечения ключа (нормально разомкнутый)
2 - Датчик-выключатель водительской двери (нормально разомкнутый)
3 - Выключатель туманных фонарей
4 - Гонг

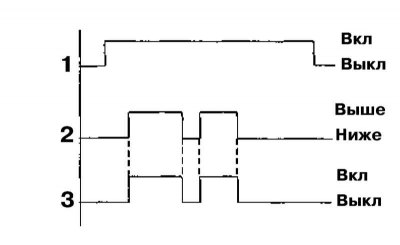

1 - Выключатель зажигания (ON)
2 - Скорость движения автомобиля
3 - Гонг

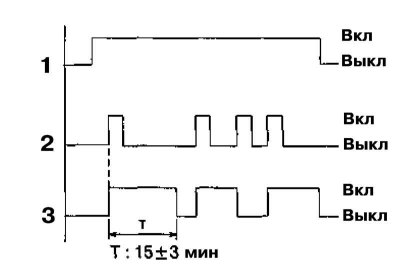

1 - Выключатель зажигания (ON)
2 - Выключатель обогрева стекла
3 - Реле

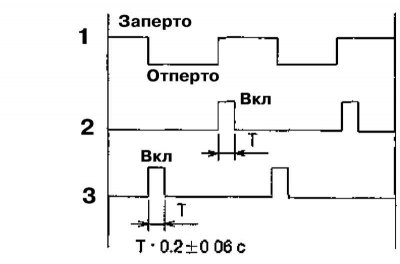

1 - Выключатель замка водительской двери (кнопка/ключ)
2 - Реле запирания замка
3 - Реле отпирания замка

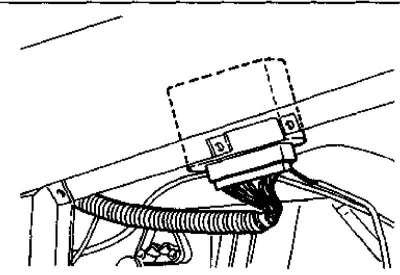

Модуль управления на моделях соответствующей комплектации ETWIS помещается справа под панелью приборов автомобиля.

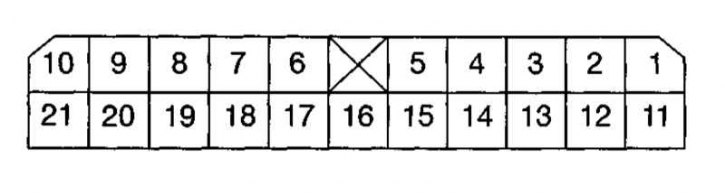

Карта идентификации клемм контактного разъема А управляющего модуля ETWIS
1 -; 2 - Реле обогрева заднего стекла; 3 - Контрольная лампа «Пристегните ремни»; 4 - Выключатель зажигания; 5 - Выключатель задних туманных фонарей; 6 -; 7 - Датчик-выключатель пряжки водительского ремня безопасности; 8 - Заземление; 9 - Э/мотор привода запирания двери; 10 - Э/мотор привода отпирания двери; 11 -; 12 - Выключатель обогрева заднего стекла; 13 - Датчик-выключатель запирания двери; 14 - Датчик-выключатель отпирания двери; 15 - Датчик-выключатель взведения стояночного тормоза; 16 - VSS; 17 - Переключатель выбора режима функционирования ходовых огней; 18 - Датчик-выключатель извлечения ключа зажигания; 19 - В (отпирание/запирание двери); 20 - Салонный светильник; 21 - В
1. Снимите вещевой ящик и правую крышку панели приборов (см. Главу Кузов).
2. Отсоедините электропроводку и демонтируйте модуль ETWIS.
3. Установка производится в обратном порядке.
