Общая информация
Блок-фары закреплены на опорных кронштейнах, расположенных между решеткой радиатора и сборками передних указателей поворотов. Фиксация блок-фары осуществляется посредством двух винтов и одной торсионной пружины, еще два винта служат для регулировки направления оптической оси фары. Имеющая аэродинамическую форму линза фары крепится к пластмассовому рефлектору, внутри которого закреплен оборудованный встроенным контактным разъемом галогенный светильник, - светильник вставляется с задней стороны сборки и крепится пружинным фиксатором, снаружи установлен защитный резиновый пыльник.
Визуально оцените состояние линз, ламп и разъемов электропроводки блок-фар, проверьте состояние желтого 20-амперного предохранителя в монтажном блоке.
Снятие и установка
1. Отсоедините отрицательный провод от батареи.
2. Отпустите пружинный фиксатор и снимите передний комбинированный фонарь (см. Раздел Замена ламп и проверка исправности функционирования наружных осветительных приборов).

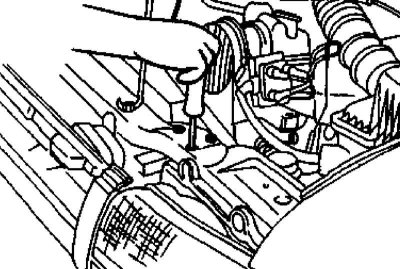

3. Выверните крепежные болты.
4. Отсоедините электропроводку и снимите блок-фару.
5. Установка производится в обратном порядке.
6. Не забудьте в заключение отрегулировать направление оптических осей фар.
Регулировка
1. Регулировка направления оптической оси фары производится в горизонтальной и вертикальной плоскостях при помощи двух винтов, расположенных с верхней стороны сборки.
