Примечание. Комбинированный контактный разъем электропроводки кабельного барабана демонтажу не подлежит и в индивидуальном порядке не меняется.
Снятие и установка
Внимание! Прежде чем приступать к выполнению процедуры, ознакомьтесь с приведенным в Разделе Подушки безопасности - общая информация и меры предосторожности перечнем мер безопасности!
1. Детали установки кабельного барабана показаны на иллюстрации Детали установки модуля водительской фронтальной подушки безопасности.
2. Установите передние колеса в прямолинейное положение.
3. Удостоверьтесь, что передние колеса автомобиля приведены в прямолинейное положение.
4. Снимите модуль водительской фронтальной подушки безопасности (см. Раздел Снятие и установка модуля водительской подушки безопасности).
5. Отпустите гайку крепления рулевого колеса.
6. Пометьте положение колеса относительно рулевого вала.
7. При помощи специального съемника демонтируйте рулевое колесо.
8. Выверните три крепежных винта и демонтируйте контактный кабельный барабан вместе с комбинированным подрулевым переключателем.
9. Установка производится в обратном порядке, - перед окончательной установкой рулевого колеса и модуля подушки безопасности не забудьте отрегулировать кабельный барабан.
Регулировка
Примечание. При регулировке контактного кабельного барабана используется специальный штифт, который поставляется в комплекте с новым подрулевым переключателем, - при установке оригинального переключателя необходимо подготовить замену регулировочному штифту.
1. Временно установите рулевое колесо и выведите передние колеса автомобиля в прямолинейное положение. Снимите колесо.
2. До упора разверните кабельный барабан по часовой стрелке.

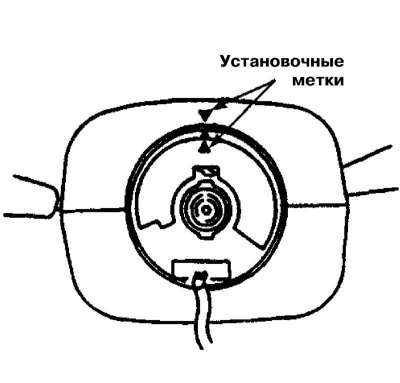

3. Верните барабан назад на 2.75 оборота, - стрелочные указатели на пластине барабана и его кожухе должны совместиться.
4. Установите рулевое колесо, - проследите за правильностью совмещения нанесенных в процессе демонтажа посадочных меток.
