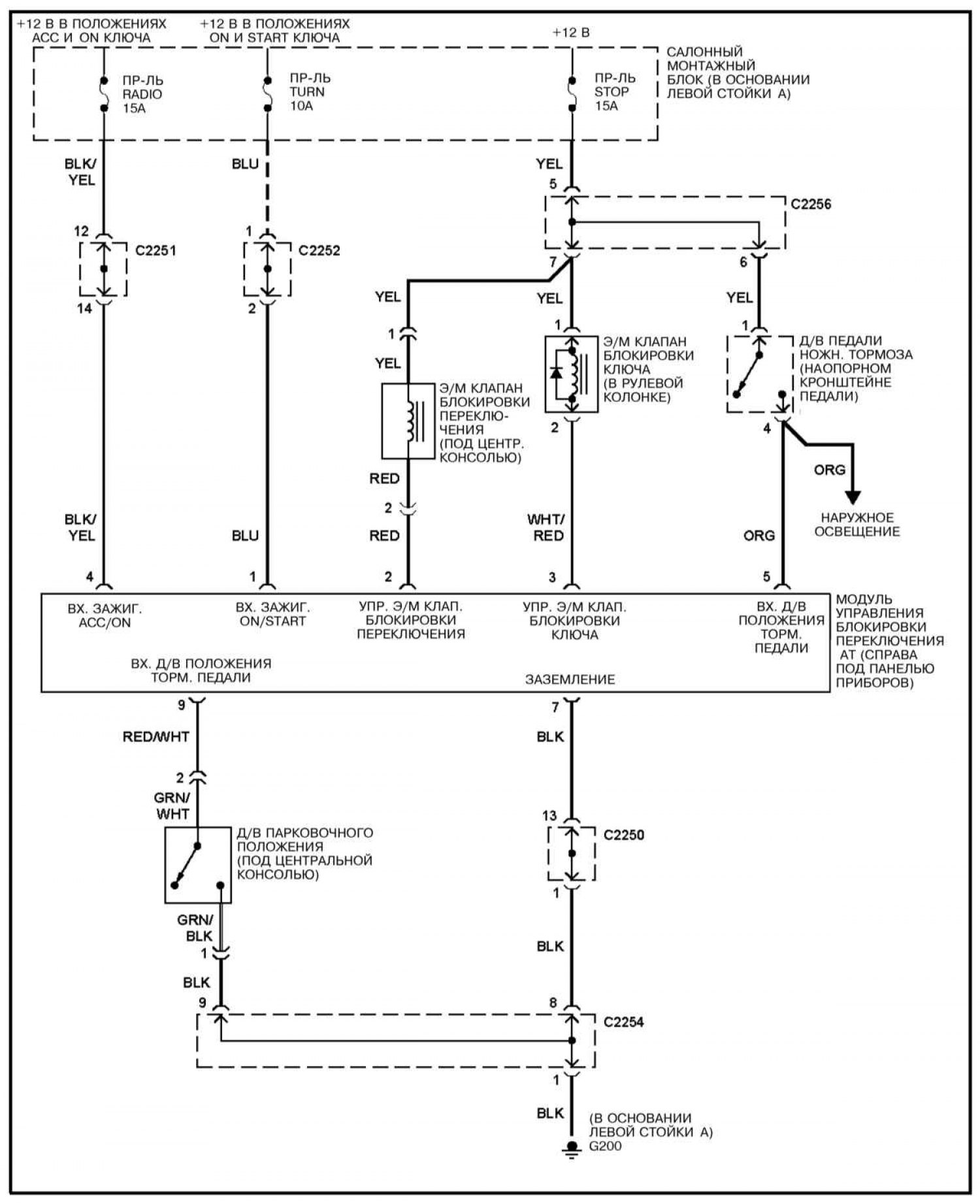

Электросхема блокировки переключения АТ (Kia Sportage NB-7)

0

Блокировка переключения АТ

Открыть большую картинку в новой вкладке »

Пояснения к электрическим схемам и обозначения элементов и электропроводки смотрите здесь →
