Электросхема распределения питания (Kia Sportage NB-7)

0

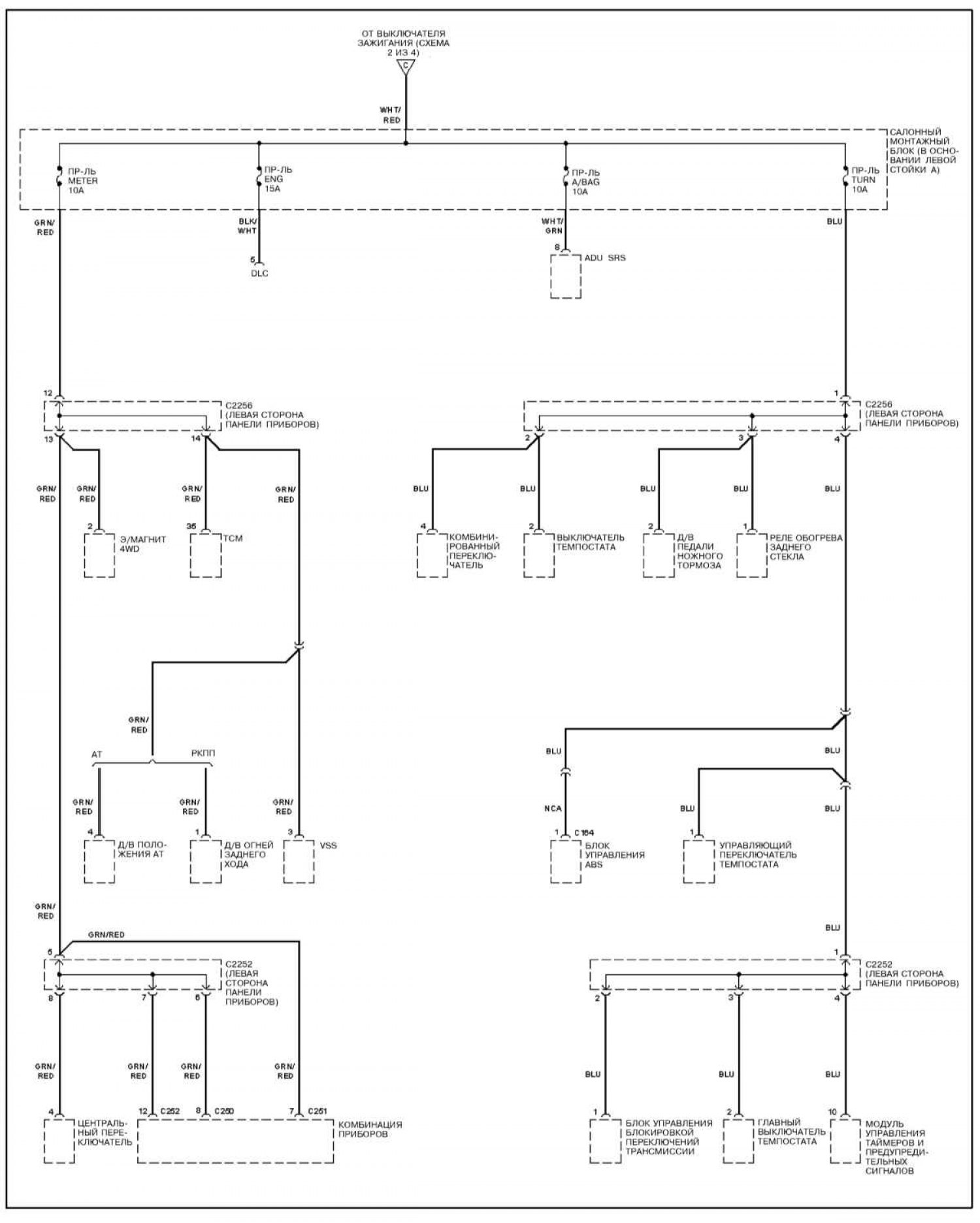

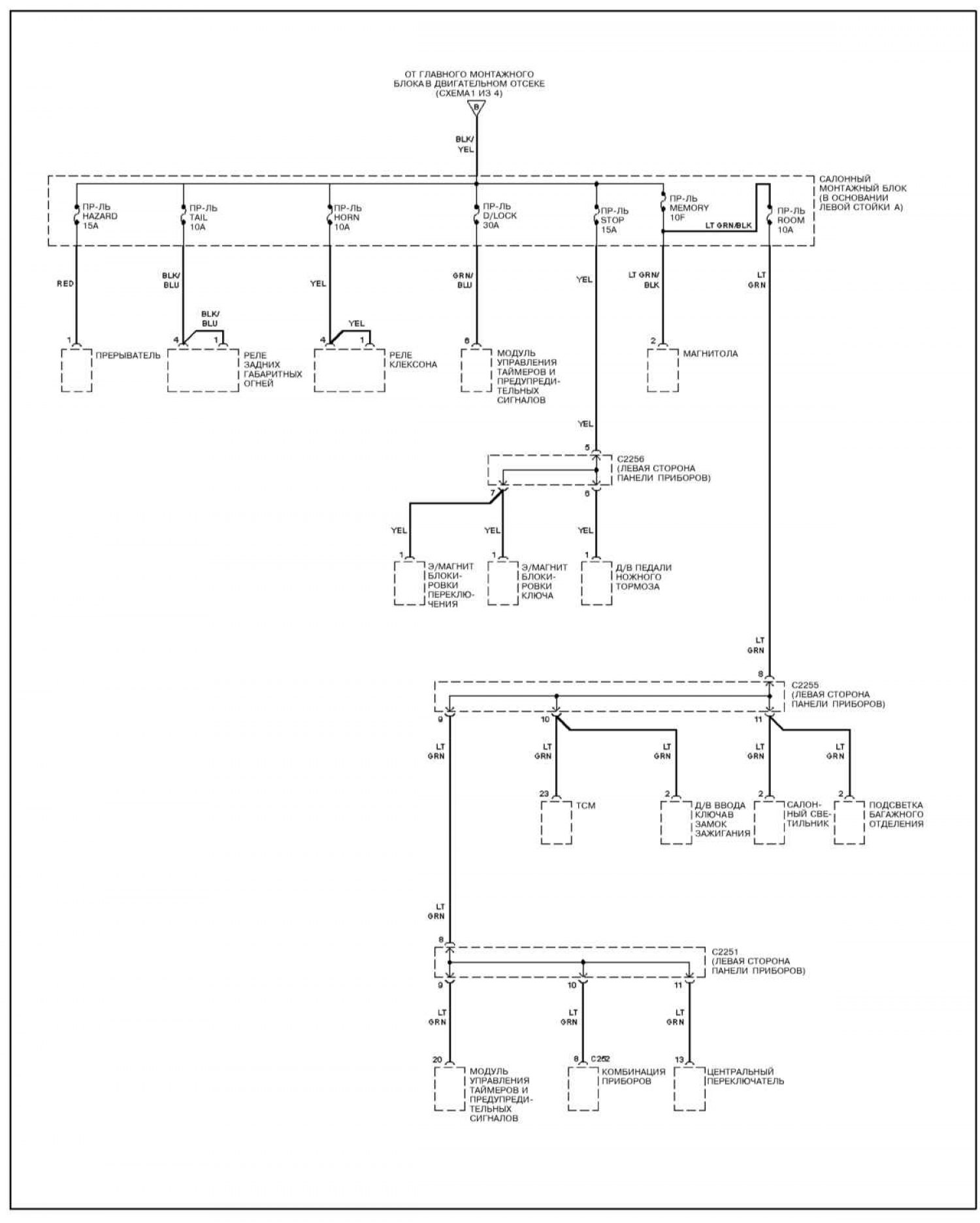

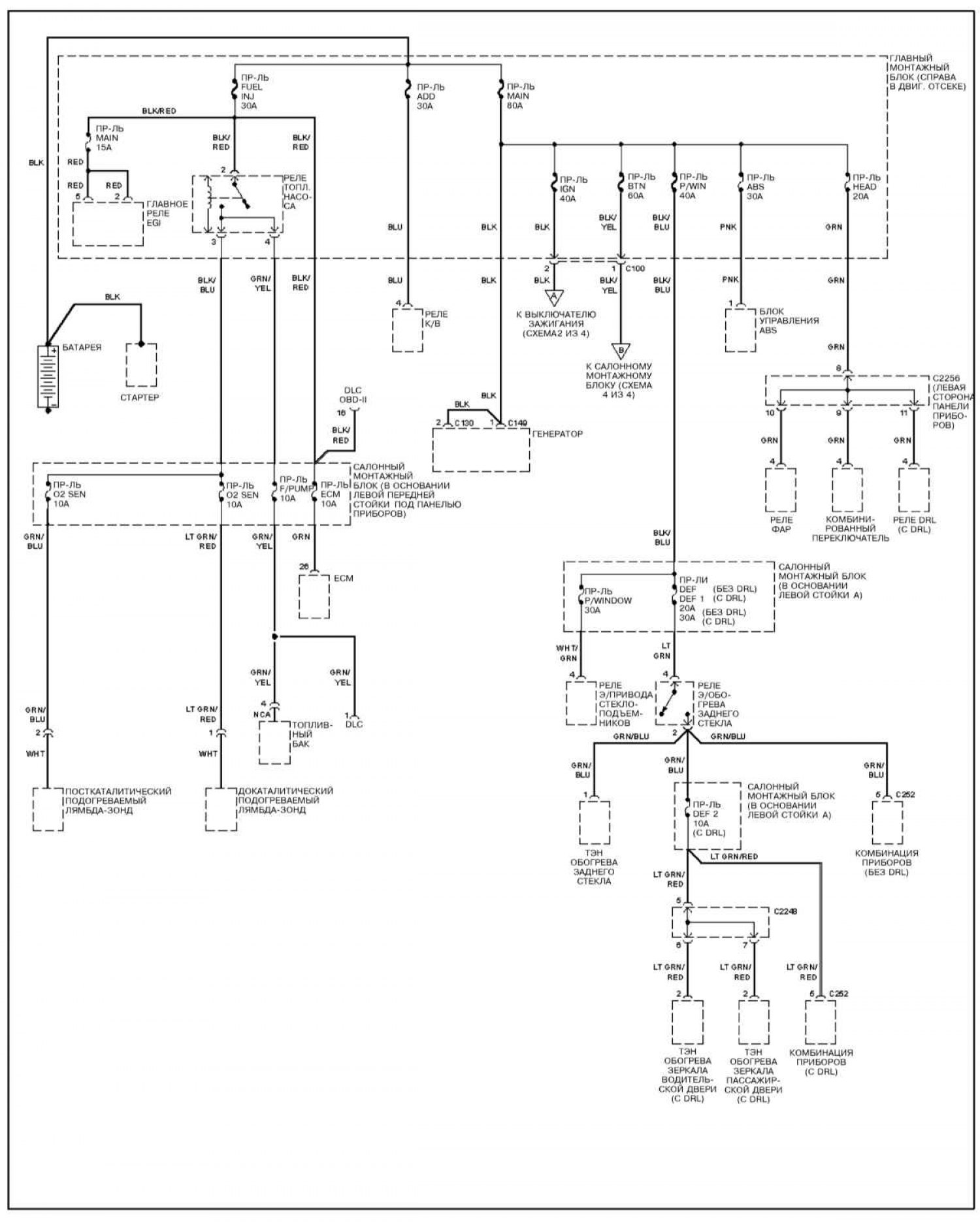

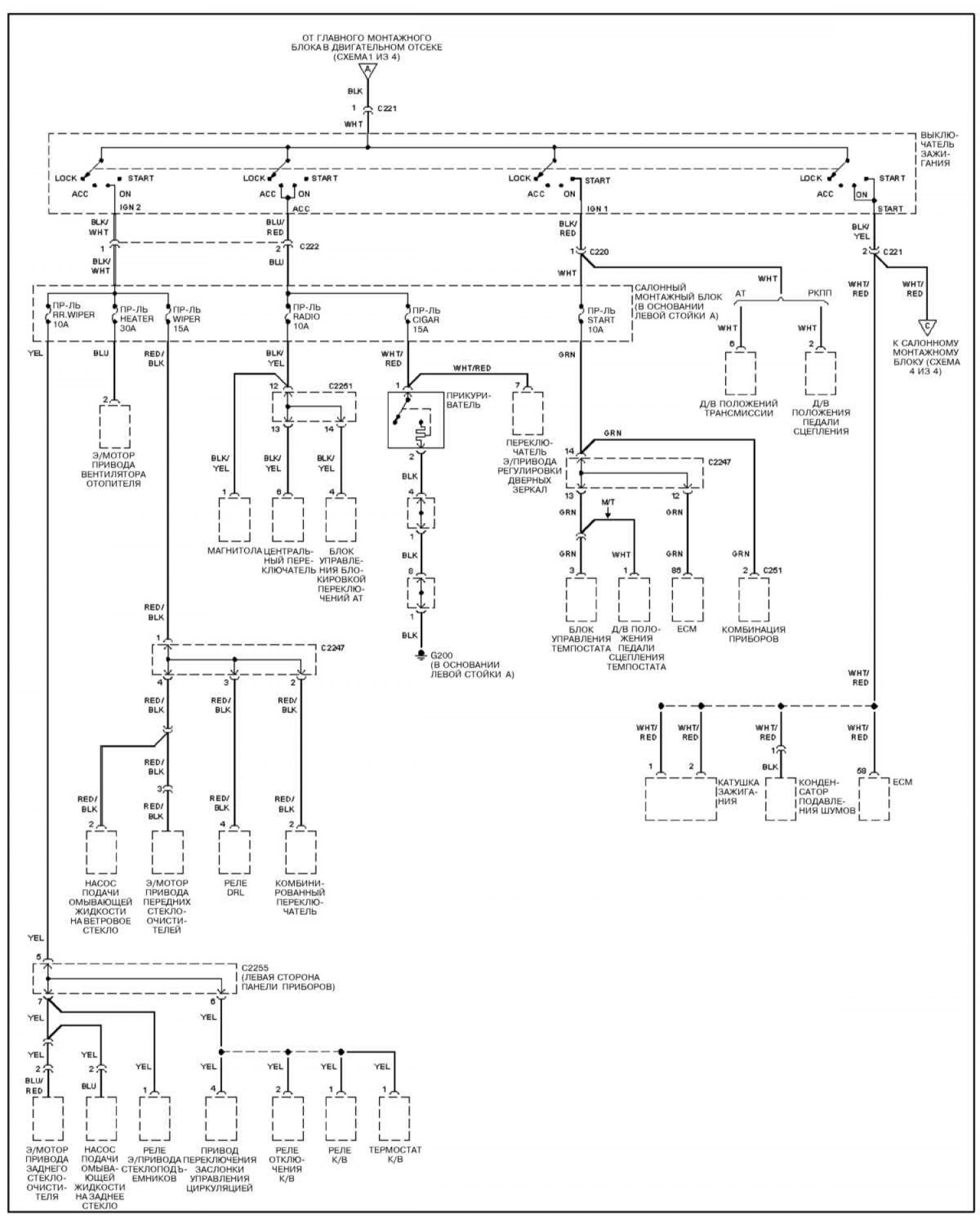

Распределение питания

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Пояснения к электрическим схемам и обозначения элементов и электропроводки смотрите здесь →
