Электросхема система антиблокировки тормозов (ABS) (Kia Sportage NB-7)

0

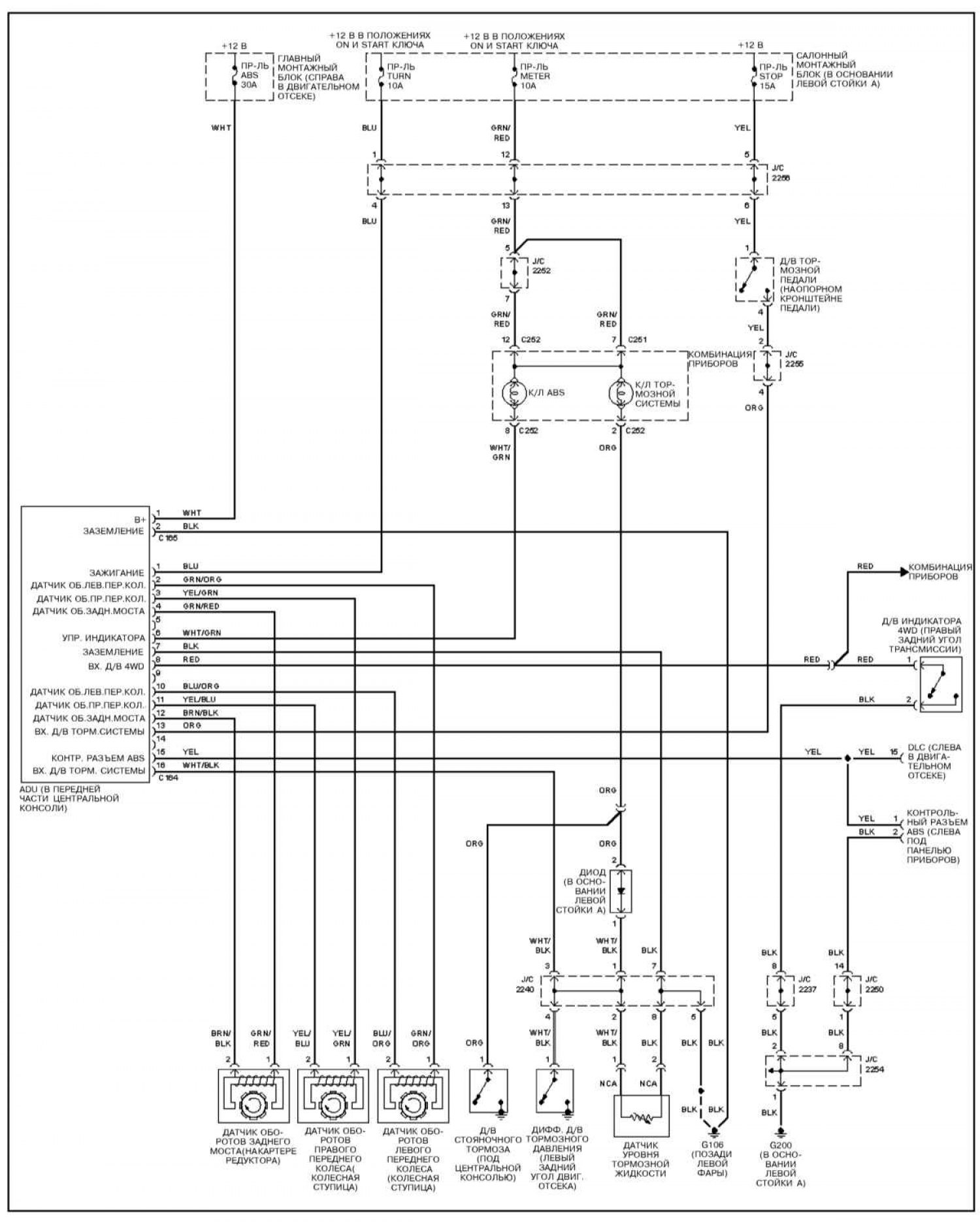

Система антиблокировки тормозов (ABS)

Открыть большую картинку в новой вкладке »

Пояснения к электрическим схемам и обозначения элементов и электропроводки смотрите здесь →

Эту статью проверил автоэксперт Дмитрий Смирнов
