Спортейдж 1 (1993-2005)

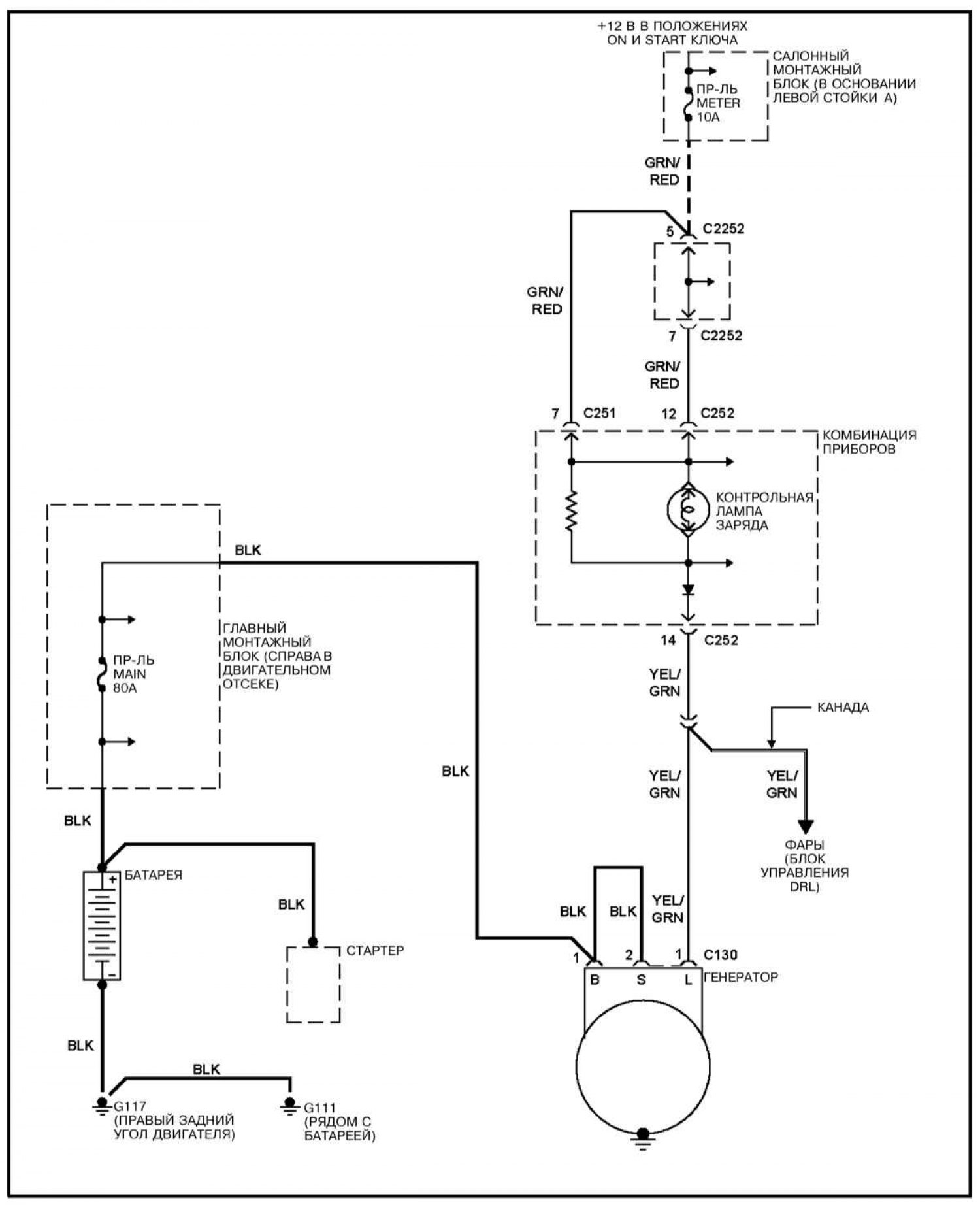

Электросхема системы заряда (Kia Sportage NB-7)

0

Система заряда

Открыть большую картинку в новой вкладке »

Пояснения к электрическим схемам и обозначения элементов и электропроводки смотрите здесь →
