Спецификации техобслуживания (Kia Sportage NB-7)

Рекомендуемые смазки и жидкости

Типы рабочих жидкостей

Топливо

См. Спецификации к Главе Органы управления и приемы эксплуатации.

Двигательное масло

Бензиновые модели
Характеристика качества	API Service SG, либо энергосберегающее SH EC II
Вязкость	SAE 5W-30 или 10W-20, - определяется в зависимости от среднесезонной температуры воздуха

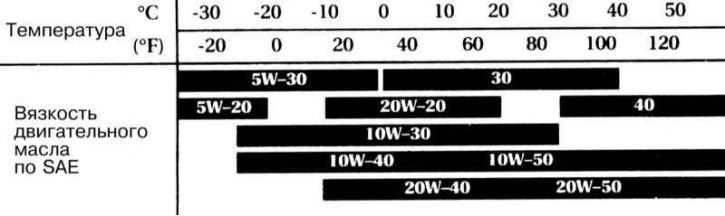

Бензиновый двигатель. Диаграмма зависимости вязкостной характеристики моторного масла от среднесезонной температуры воздуха

Дизельные модели
Характеристика качества	API Service СС, CD, CF-4 или CG-4
Вязкость	Определяется в зависимости от среднесезонной температуры воздуха

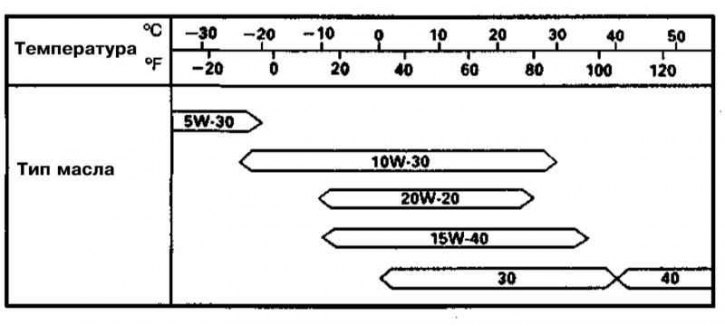

Дизельный двигатель. Диаграмма зависимости вязкостной характеристики моторного масла от среднесезонной температуры воздуха

Охлаждающая жидкость
Тип	Смесь антифриза с дистиллированной водой
Состав охлаждающей жидкости (доля антифриза в охлаждающей жидкости для обеспечения морозоустойчивости/удельный вес при 20°C)
до -16°C	35%/1.054
до -26°C	45%/1.066
до -40°C	55%/1.078

Ручная коробка переключения передач
Трансмиссионное масло
Характеристика качества	API Service GL-4 или GL-5
Вязкость	SAE 75W-90

Автоматическая трансмиссия
ATF	Dexron II Е

Раздаточная коробка
Гипоидное масло
Характеристика качества	API Service GL-4 или GL-5
Вязкость	SAE 75W-90

Дифференциалы
Гипоидное масло
Характеристика качества	API Service GL-4
Вязкость	SAE 90 или 80W-90

Система гидроусиления руля (ГУР)
Гидравлическая жидкость	Dexron II Е, М-III или PSF III

Тормозная жидкость/жидкость привода выключения сцепления
Гидравлическая жидкость
По классификации SAE	Спецификация J1703
По классификации FMVSS116	DOT-3, либо DOT-4

Колесные подшипники
Смазка	O-GM02, LI-COMPLEX

Кондиционер воздуха
Хладагент	R134А
Компрессорное масло	ZXL200PG или ND OIL 8

Объемы рабочих жидкостей

Топливо
Объем топливного бака, л
5-дверные Универсалы	60
Кабриолет	53

Двигательное масло
Бензиновые модели
Полный объем (на сухом двигателе), л	4.7
Поддон картера, л	4.14
Масляный фильтр, л	0.20
Дизельные модели
Полный объем (на сухом двигателе), л	6.4
Поддон картера, л	5.0
Масляные фильтры, л	0.4

Охлаждающая жидкость
Бензиновые модели
С учетом объема отопителя, л	7.5
Без учета объема отопителя, л	6.9
Дизельные модели
С учетом объема отопителя, л	9.0
Без учета объема отопителя, л	8.5

Трансмиссионное масло РКПП
Заправочный объем, л	1.25

ATF АТ
Заправочный объем, л	6.8

Смазка раздаточной коробки
Заправочный объем, л
Коробка с одним контрольным отверстием	1.3
Коробка с двумя контрольными отверстиями	1.7

Смазка дифференциалов
Заправочный объем, л
Редуктор переднего моста	1.2
Редуктор заднего моста
Дифференциал открытого типа	1.2
Самоблокирующийся дифференциал (LSD)	1.5

Тормозная жидкость
Заправочный объем, л	0.26

Жидкость ГУР
Заправочный объем, л	0.74

Жидкость омывания стекол
Резервуар жидкости омывания ветрового стекла, л	4 (приблизительно)
Резервуар жидкости омывания заднего стекла, л	1.5 (приблизительно)

Хладагент кондиционера воздуха
Максимальный уровень зарядки, г	700

Компрессорное масло (К/В)

См. ярлык снизу на капоте.

Тормозные колодки/башмаки
Пределы износа фрикционных накладок	См. Спецификации к Главе Тормозная система

Шины и диски

См. Спецификации к Главе Органы управления и приемы эксплуатации.

Ремень ГРМ
Количество зубьев
Бензиновые двигатели	Сведения отсутствуют
Дизельные модели	162
Проверка усилия натяжения
Бензиновые модели
Величина прогиба верхнего плеча ремня при нажатии с усилием порядка 10 кГс (см. иллюстрацию Детали установки ремня привода ГРМ бензинового двигателя), мм	7.5÷8.5
Дизельные модели
Величина прогиба бокового плеча ремня при нажатии с усилием порядка 10 кГс (см. иллюстрацию), мм	10.8÷12.9

Усилия затягивания резьбовых соединений, Н·м

Примечание. Усилия затягивания отдельных элементов крепежа могут быть приведены непосредственно в тексте разделов, где они выделены жирным шрифтом.

Сливная пробка поддона картера двигателя
Бензиновые модели	30÷35
Дизельные модели	30÷35
Сливная пробка РКПП	Сведения отсутствуют
Заливная/контрольная пробка РКПП	Сведения отсутствуют
Сливная пробка АТ	Сведения отсутствуют
Сливная пробка раздаточной коробки	30
Заливная/контрольная пробка раздаточной коробки	30
Сливные пробки редукторов мостов	39÷54
Заливные/контрольные пробка редукторов мостов	39÷54
Болты крепления крышки воздухоочистителя
Бензиновые модели	Сведения отсутствуют
Свечи зажигания (бензиновые модели)	25÷30
Свечи накаливания (бензиновые модели)	14.7÷19.6
Болты бензопроводов топливного фильтра (бензиновые модели)	129
Болты крепления крышек привода ГРМ
Бензиновый модели	7÷10
Дизельные модели	7÷10
Болт натяжного ролика газораспределительного ремня (бензиновый двигатель)	37÷52
Стопорный болт натяжителя газораспределительного ремня (дизельный двигатель)	31÷46
Болты крепления шкива коленчатого вала
Бензиновый двигатель	12÷17
Дизельный двигатель	22.5÷32.3
Гайки крепления рычагов стеклоочистителей
Очистители ветрового стекла	10÷14
Очиститель заднего стекла	10÷14
