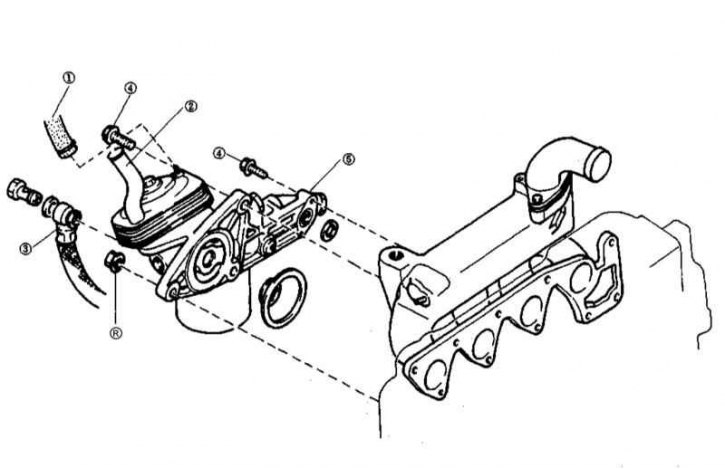

Детали установки маслоохладителя
1 - Шланги охладительного тракта; 2 - Патрубок маслоохладителя; 3 - Маслопровод вакуумного насоса; 4 - Болт и гайка крепления сборки маслоохладителя с масляным фильтром; 5 - Сборка маслоохладителя с масляным фильтром
Конструкция маслоохладителя
1 - Масляный фильтр; 2 - Теплообменник; 3 - Заглушка; 4 - Редукционный клапан; 5 - Уплотнительные кольца
1. Отсоедините отрицательный провод от батареи.
2. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
3. Демонтируя компоненты в порядке их нумерации, произведите разборку маслоохладителя.
4. Установка производится в обратном порядке. Не забудьте заменить уплотнительные кольца, проследите за правильностью совмещения отверстий теплообменника с выступами на корпусе фильтра. Помните о необходимости соблюдения требований Спецификаций Главы Двигатель к усилиям затягивания резьбового крепежа.

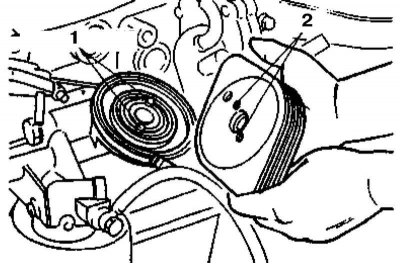

Проследите за попаданием выступов (1) на корпусе масляного фильтра в отверстия (2) в теплообменнике маслоохладителя.
