Детали установки топливной форсунки

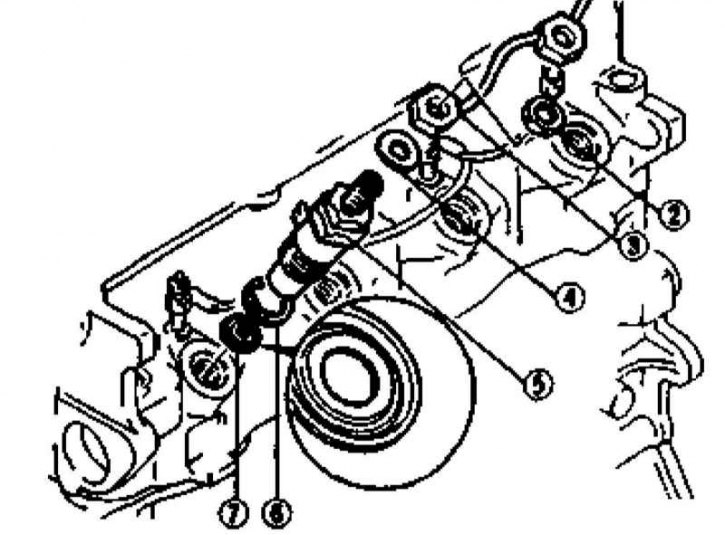

1 - Стопорная гайка возвратной линии; 3 - Возвратная трубка; 4 - Шайба; 5 - Форсунка; 6 - Уплотнительный элемент; 7 - Рифленая уплотнительная шайба
1. Отсоедините от форсунки линию подачи топлива.
2. Отдайте стопорную гайку и отсоедините возвратную линию.
3. Снимите шайбу.
4. Выверните и извлеките форсунку.
5. Снимите уплотнительный элемент и рифленую уплотнительную шайбу.
6. Разберите форсунку на составляющие компоненты.

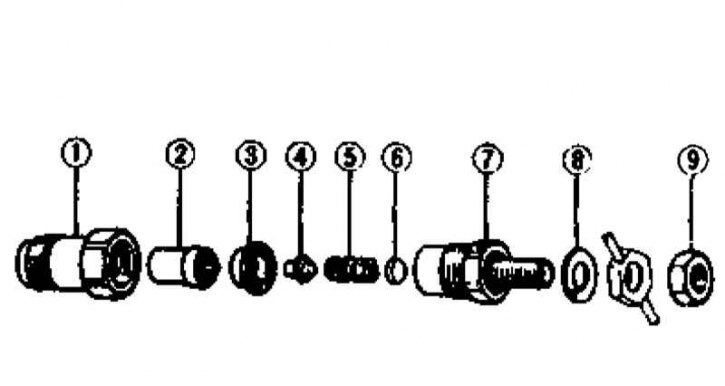

1 - Корпус форсунки; 2 - Корпус игольчатого клапана; 3 - Дистанционная втулка; 4 - Нажимной палец; 5 - Нажимная пружина; 6 - Регулировочная шайба; 7 - Держатель; 8 - Шайба; 9 - Гайка
7. Проверьте все компоненты на наличие механических повреждений, удостоверьтесь в плотности прижимания игольчатого клапана к своему седлу.

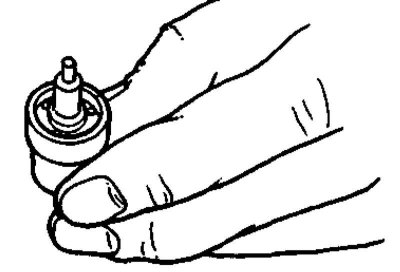

8. Разверните корпус игольчатого клапана вертикально, заправьте иглу приблизительно на 2/3 своей длины в корпус и отпустите, - она должна опуститься на седло под собственным весом .

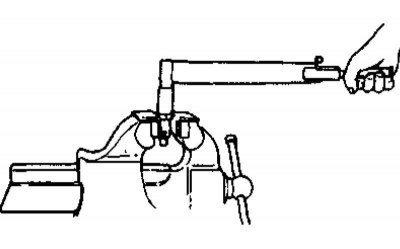

9. Соберите форсунку, затянув корпус клапана в держателе с усилием 78.4÷98.1 Нм.
10. Проверьте давление открывания сопла (см. Раздел Проверки системы питания).
11. Установка производится в обратном порядке, - не забудьте заменить все уплотнительные элементы, затяните форсунку с требуемым усилием (58.8÷68.6 Нм).
Примечание. Рифленая шайба должна устанавливаться красной меткой к форсунке.
