Внимание! См. предупреждение в начале Раздела Снятие и установка топливного насоса!
Примечание. См. также иллюстрацию Детали установки топливного бака.

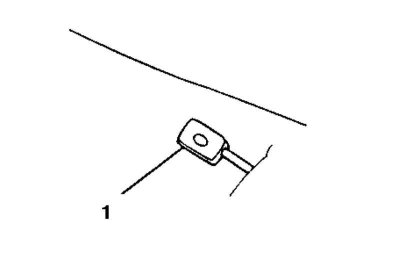

1. Потянув за рычаг (1), расположенный слева на центральной консоли автомобиля впереди водительского сиденья, отпустите защелку замка лючка доступа к заливной горловине топливного бака.
2. Повернув против часовой стрелки, снимите крышку заливной горловины.
3. Выверните три верхних винта крепления заливной горловины.
4. Вывесьте автомобиль над землей.
5. Отдайте гайку опорного кронштейна крепления входной части горловины
6. Выверните два болта опорного кронштейна крепления заливной горловины к раме автомобиля.
7. Выверните болт крепления к заливной горловине отделителя топливных испарений.
8. Отпустите хомуты крепления шлангов отделителя топливных испарений к штуцерам бензобака.

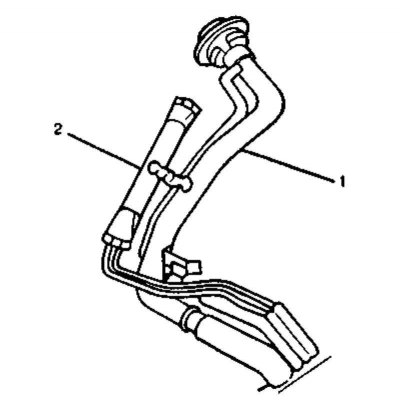

Детали установки заливной горловины (1) топливного бака и отделителя топливных испарений (2)
9. Снимите отделитель топливных испарений.
10. Отпустите крепежный хомут и отделите заливную горловину от соединительного патрубка на баке.
11. Установка производится в обратном порядке, - проследите за правильностью подключения испарительных линий и за надежностью фиксации соответствующих шлангов и крепежными хомутами.
